Câblage des machines

Construction de machines

Le jumeau numérique du câblage réduit les coûts de matériel et augmente la productivité

Standardisation de la construction électrique

« Par essais et erreurs » lors du câblage des machines ? Ce n’est pas une fatalité ! Le jumeau numérique permet de déterminer à l’avance les longueurs exactes des câbles et de commander correctement les câbles préconfectionnés.

Grâce à des instructions précises, les opérateurs peuvent procéder à la mise en place des câbles selon le principe du « plug-and-play ». Eplan vous aide à câbler vos machines grâce à un système CAD électrotechnique en 3D.

Votre processus de production

Vos défis
Notre solution

« Par essais et erreurs » lors du câblage des machines : Un peu moins fastidieux, s’il vous plaît !

De quel câble ai-je besoin ? Comment l’intégrer judicieusement ? Quelle longueur doit-il avoir ? La planification du câblage entre la machine et l’armoire électrique s’avère souvent fastidieuse au quotidien. Il n’est pas rare que le câblage soit réalisé sans instructions précises. Les résultats peuvent varier considérablement d’une fois à l’autre. Il est donc difficile d’éviter une consommation élevée de matériel.

À cela s’ajoutent des surprises désagréables, comme des découpes trop petites ou des perçages qui n’avaient pas été pris en compte lors de la conception et qui retardent désormais l’ensemble du montage. Dans ce désordre, il est également impossible d’envisager une apparence uniforme des câblages terminés.

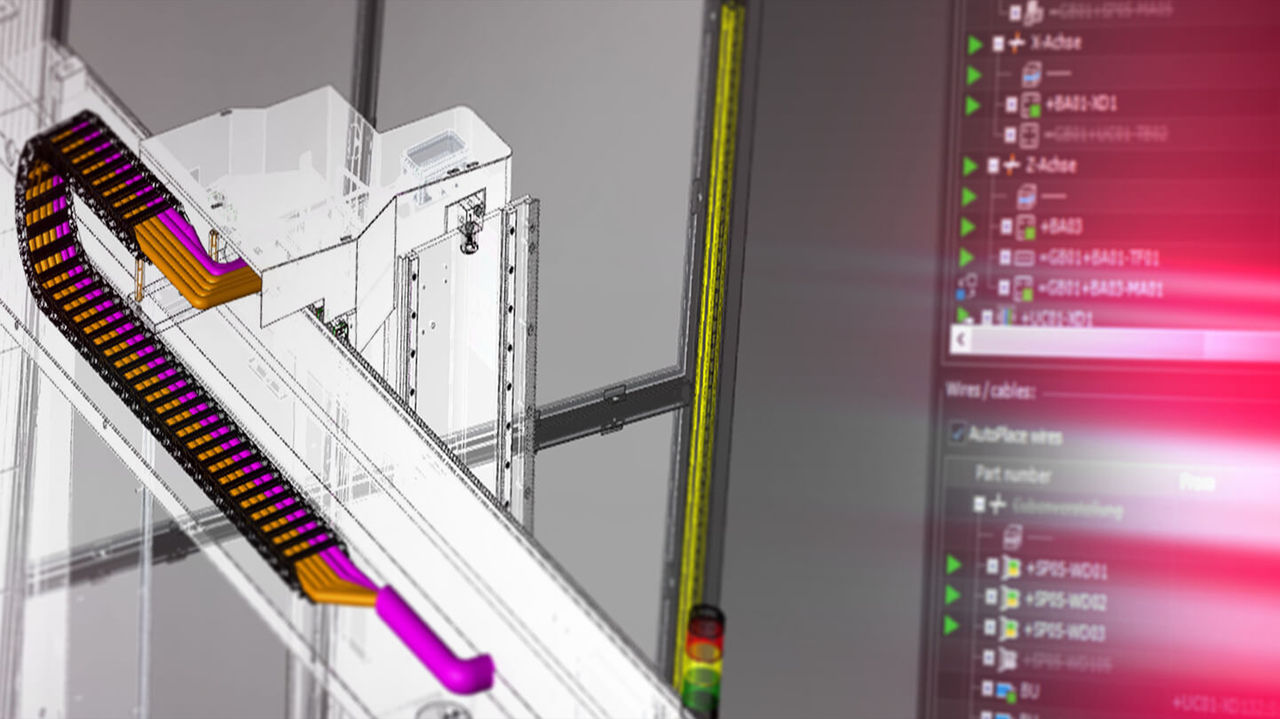

Modèle 3D de la machine, de l’armoire électrique et du schéma de câblage complet

Avec le logiciel adapté, c’est beaucoup plus simple ! Les systèmes CAD électrotechniques en 3D tels qu’Eplan Cable proD permettent de modéliser des assemblages 3D de machines, du câblage et des armoires électriques associées. Cela ne nécessite aucune formation à des logiciels MCAD complexes.

Une fois la conception électrique terminée, le jumeau numérique du câblage peut être transféré vers un système mécanique en 3D. Ainsi, il est p. ex. possible d’effectuer un contrôle de collision dans le système MCAD et de réagir rapidement aux demandes de la conception électrique. Le modèle 3D peut également servir de prototype virtuel pendant le montage (voir l’animation).

Jumeau numérique du câblage des machines

Avantages lors de la conception

Planifier et visualiser les cheminements des câbles, les perçages et les découpes
Déterminer les longueurs de câbles dès la phase de conception
Commander les câbles préconfectionnés auprès du fabricant bien avant le montage
Définir des consignes claires pour le montage et les représenter de manière explicite

Avantages lors du montage

Le modèle 3D est disponible sous forme de prototype numérique pour un câblage uniforme
Les câbles préconfectionnés se raccordent facilement
Montage guidé, réception sans encombre par le client
La réduction de la consommation de matériel réduit les coûts de production

Voici comment nos clients tirent profit de la collaboration avec Eplan dans la construction de machines

psb intralogistics
Hahn Automation
Felder Group
Winkler und Dünnebier

« Grâce à la détermination précise des longueurs de câbles et à la documentation détaillée, nous réduisons les coûts et évitons une durée de construction supplémentaire. Commander les câbles adaptés réduit les déchets inutiles et permet une installation immédiate. »

« Le système détermine de manière fiable les longueurs de câbles, il n’est donc pas nécessaire de mesurer au préalable ni de corriger après coup. Et le personnel peut travailler rapidement et sans erreur, car le cheminement des fils est affiché dans la visionneuse. »

Lire l’article complet

Gain de temps de 20 % lors de la phase de développement et de prototypage grâce au jumeau numérique et à Eplan Cable proD.

« Correct dès la première fois » signifie que la quantité de câbles,, dont la longueur est correcte dès la première fois, augmente et non « toujours incorrect la deuxième fois. »

Productivité accrue
Jumeau numérique pour le câblage

Productivité accrue grâce à des câbles préconfectionnés

Concevez l’agencement des composants et des câbles sur le modèle 3D. Grâce à des instructions claires et à l’utilisation de câbles préconfectionnés, l’installation est un jeu d’enfant, même pour les employés inexpérimentés. Grâce à la représentation numérique de votre câblage, vous pouvez déterminer très tôt et avec précision les besoins en matériel. Vous pourrez ainsi passer vos commandes correctes plus tôt.

Eplan propose également en complément une fonction d’exportation au format HTML. Cela permet aux installateurs de voir directement dans leur navigateur web comment les ingénieurs ont prévu la pose des câbles. Cela garantit une mise en œuvre et une installation sans heurts, permettant d’identifier et d’éviter à temps les problèmes potentiels. Cela se traduit par une efficience accrue et une meilleure qualité de l’ensemble du processus.

« Eplan Cable proD révolutionne le processus de câblage des machines et permet une utilisation et une installation efficientes des câbles préconfectionnés", explique Lukas Menzel, chef de produit chez Eplan, Allemagne.

Plus d’informations sur Eplan Cable proD

Câblage des machines ? Commencez dès maintenant avec le jumeau numérique du câblage !

Les longueurs de câbles inconnues constituent un facteur de coûts dans la construction de machines. Qu’elles soient trop courtes ou trop longues – elles ont une incidence directe sur le coût d’une machine. Ces dernières années, l’innovation a été rare dans ce domaine, car les processus établis n’ont pas été remis en question.

Le logiciel Eplan Cable proD a été conçu pour le câblage des machines. Celui-ci révolutionne le processus de conception du câblage.

Automatisez la construction des armoires électriques

Vous rencontrez également des difficultés dans la conception et la fabrication d’armoires électriques ?

Découvrez toutes les possibilités qu’offre Eplan dans le domaine de la construction des armoires électriques. Découvrez-en davantage sur le jumeau numérique et la production automatisée.

Plus d’informations

Eplan dans la construction des armoires électriques

Vous souhaitez en savoir plus sur les logiciels et les services d’Eplan ? Nous vous conseillons volontiers !
