De digitale tweeling van de bekabeling verlaagt materiaalkosten en verhoogt de productiviteit

Standaardisatie in elektrische engineering

Wordt de bekabeling van jouw machines met vallen en opstaan uitgevoerd? Dat hoeft niet zo te zijn! Dankzij de digitale tweeling is het mogelijk om al in een vroeg stadium van het proces de exacte kabellengtes te bepalen en de juiste voorgemonteerde kabels te bestellen.

Met behulp van nauwkeurige instructies kunnen montagetechnici bij het installeren van de kabels volgens het plug-and-play-principe te werk gaan. Eplan ondersteunt jou bij de bekabeling van machines met een 3D-CAD-systeem voor elektrotechniek.

Jouw werkproces

Jouw uitdaging
Onze oplossing

Trial & Error bij machinebekabeling: kan het niet eenvoudiger?

Welke kabels heb ik nodig? Hoe plan ik ze het best? Hoe lang moeten ze zijn? Het plannen van de bekabeling tussen machines en elektrotechnische panelen is in de dagelijkse praktijk vaak erg tijdrovend. Het is niet uitzonderlijk dat dit gebeurt zonder nauwkeurige specificaties, met telkens een ander resultaat. Zo is het moeilijk om veel materiaalverspilling te vermijden.

Daarbovenop zijn er vervelende verrassingen zoals uitsparingen of geboorde gaten die te klein zijn. Omdat ze niet werden meegenomen in de ontwerpfase, vertraagt dit het montageproces. Een uniforme afwerking van de voltooide bekabeling is ook uitgesloten zonder nauwkeurige 3D-prototypes.

3D-model van de machine, het elektrotechnische paneel en de volledige bekabeling

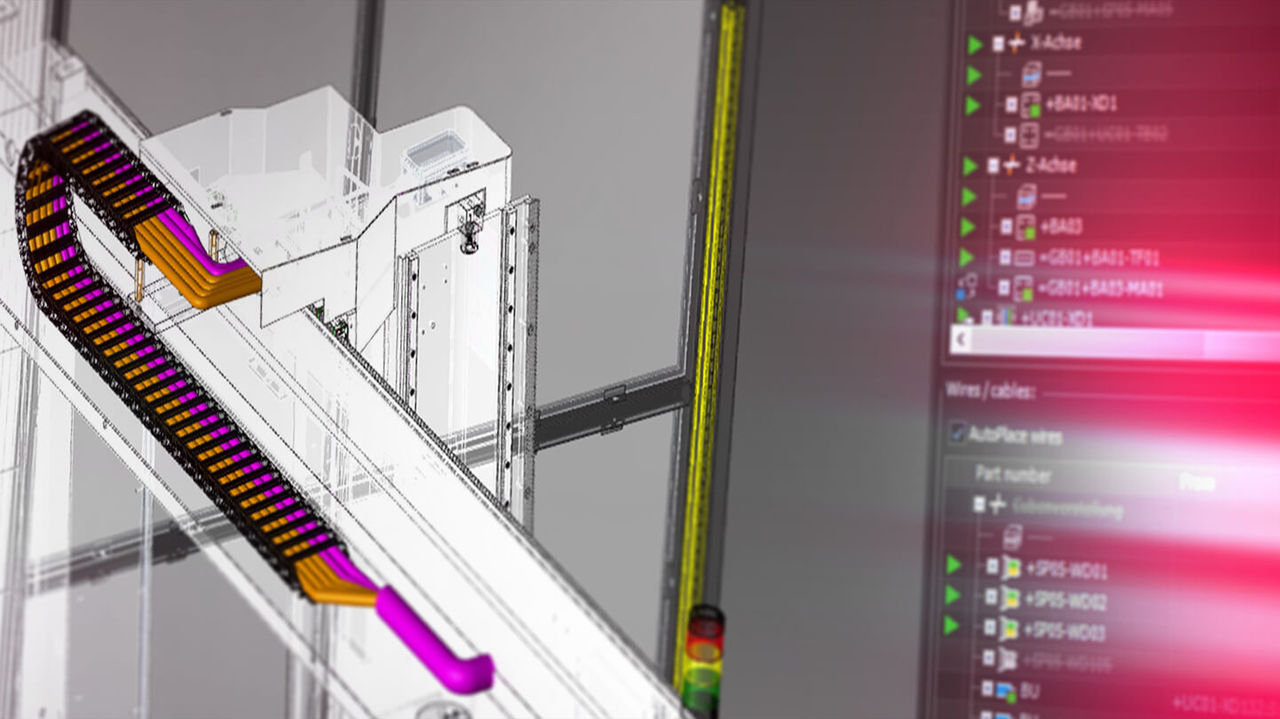

Dit alles is veel eenvoudiger met de juiste software. Elektrotechnische 3D CAD-systemen zoals Eplan Cable proD maken het mogelijk om 3D componenten van machines, de bekabeling en de bijbehorende elektrotechnische panelen weer te geven. En dat zonder een complexe MCAD-software te moeten leren.

Zodra de elektrotechnische ontwerpen klaar zijn, kan de 3D-weergave van de bekabeling worden overgedragen naar een 3D MCAD-systeem. Dit maakt het bijvoorbeeld mogelijk om botsingscontroles uit te voeren en het engineering team kan snel eventuele problemen oplossen. Het 3D-model kan ook worden gebruikt als virtueel prototype tijdens lopende montageprocessen.

Digitale tweeling van de machinebekabeling

Voordelen voor planning

Plan en visualiseer kabelrouting, boorgaten en uitsparingen
Bepaal kabellengtes tijdens het planningsproces
Bestel voorgemonteerde kabels bij de fabrikant ruim voor de installatie
Definieer duidelijke specificaties voor montage en geef ze overzichtelijk weer

Voordelen voor montage

3D model beschikbaar als digitaal prototype voor gestandaardiseerde bekabeling
Voorgemonteerde kabels zijn eenvoudig aan te sluiten
Probleemloze montage en klantenoplevering
Minder materiaalverbruik verlaagt de productiekosten

Zo profiteren onze klanten in de machinebouw van Eplan

psb intralogistics
Hahn Automation
Felder Group
Winkler und Dünnebier

"Door de kabellengtes nauwkeurig te bepalen en gedetailleerde documentatie te leveren, besparen we kosten en voorkomen we extra ontwerptijd. Het bestellen van de juiste kabels vermindert onnodige verspilling en maakt directe installatie mogelijk."

“Het systeem bepaalt betrouwbaar de kabellengtes, zodat je vooraf niet hoeft te meten of achteraf correcties hoeft uit te voeren. En onze technici kunnen snel werken zonder fouten te maken.”

Lees het volledige verhaal

20 % korter ontwikkelingsproces voor elektrotechnisch ontwerp met Eplan Cable proD.

“In één keer goed: het aantal kabels wordt zo bepaald dat de kabellengte in één keer klopt en niet pas de tweede keer nog fout is.”

Verhoogde productiviteit
Digitale tweeling voor bekabeling

Verhoogde productiviteit dankzij voorgemonteerde kabels

Plan en ontwerp componenten en bekabeling op een 3D-model. Duidelijke specificaties en het gebruik van voorgemonteerde kabels maken de installatie eenvoudig, ook voor minder ervaren montagetechnici. Met de digitale weergave van je bekabeling kun je de materiaalbehoeften vroeg in het proces nauwkeurig bepalen, waardoor snel bestellingen kunnen worden geplaatst voor alles wat nodig is.

Daarnaast beschikt Eplan ook over een HTML-exportfunctie waarmee montagetechnici via een webbrowser rechtstreeks kunnen zien hoe de engineers de kabels hebben gepland. Dit zorgt verder voor een probleemloze uitvoering van de installatie, waarbij potentiële problemen vroeg in het proces worden herkend en vermeden. Dit leidt tot een hogere efficiëntie en betere kwaliteit door het hele proces.

"Eplan Cable proD verandert het proces van machinebekabeling fundamenteel en maakt het efficiënte gebruik en de installatie van voorgemonteerde kabels mogelijk," aldus Eplan Product Manager Duitsland Lukas Menzel.

Meer over Eplan Cable proD

Machinebekabeling? Begin nu met de digitale tweeling voor bekabeling.

Een kostenfactor in de machinebouw zijn onbekende kabellengtes. Of ze nu te kort of te lang zijn ontworpen, dit heeft een directe invloed op de kosten van de machine. De afgelopen jaren is er op dit gebied weinig innovatie geweest, aangezien de gevestigde processen niet aan een kritische toets zijn onderworpen. De Eplan Cable proD software is ontwikkeld voor de bekabeling van machines. Deze software zorgt voor een revolutie in het proces van kabelplanning- en ontwerp.
