in che modo il gemello digitale semplifica la progettazione e la produzione degli armadi di controllo

Gemello digitale: ti fa pensare al modello 3D come a uno strumento pratico per la costruzione di quadri? O piuttosto come a un concetto futuro per la trasformazione digitale?

Con la creazione standardizzata degli schemi elettrici come base, anche la progettazione in 3D degli armadi di controllo è alla tua portata. Avvicinati alla linea di produzione con Eplan. I tuoi colleghi della produzione te ne saranno grati tanto quanto i tuoi clienti!

Il tuo flusso di lavoro

Mondi diversi? Progettazione elettrica in ufficio e costruzione di quadri in officina

Come ingegnere, ti capita mai di pensare a come i tuoi colleghi in officina stanno trasformando i tuoi progetti in realtà? Naturalmente è possibile utilizzare schemi bidimensionali per equipaggiare e cablare gli armadi di comando. Ma mancano ancora alcune informazioni necessarie: dove devono essere posizionati esattamente i componenti e i fori sulla piastra di montaggio? E gli elementi di comando sulla porta? Dove devono essere installate canaline, guide DIN e morsetti?

Senza specifiche precise, sono inevitabili varie richieste da parte del team di produzione e del cliente. Una grave carenza di manodopera qualificata ha anche un impatto negativo sui tempi di produzione e consegna. Puoi fare qualcosa al riguardo già in fase di progettazione elettrica?

Schemi elettrici 2D e progetti 3D: confronto nella produzione di quadri

Certo che sì! Utilizzando i dati degli schemi creati in Eplan, puoi innanzitutto raccogliere informazioni importanti per l'approvvigionamento dei materiali. In secondo luogo, i dati del progetto Eplan costituiscono la base perfetta per ricavare un gemello digitale realistico dell'armadio di controllo progettato. Il software 3D giusto semplifica il lavoro degli ingegneri elettrici nella progettazione del quadro elettrico e dei tecnici nella sua realizzazione.

Costruzione di quadri con schemi 2D

  • Dove vengono posizionati esattamente i componenti nell'armadio di controllo? C'è spazio per tutto?
  • Nessuna indicazione su dove posizionare i passacavi o i fori
  • Il montaggio e il cablaggio possono essere realizzati solo da personale esperto
  • Ogni armadio di controllo finito ha un aspetto diverso, nonostante sia prodotto in serie

⇒ Domande, modifiche e mancanza di personale fanno sprecare tempo e risorse preziose

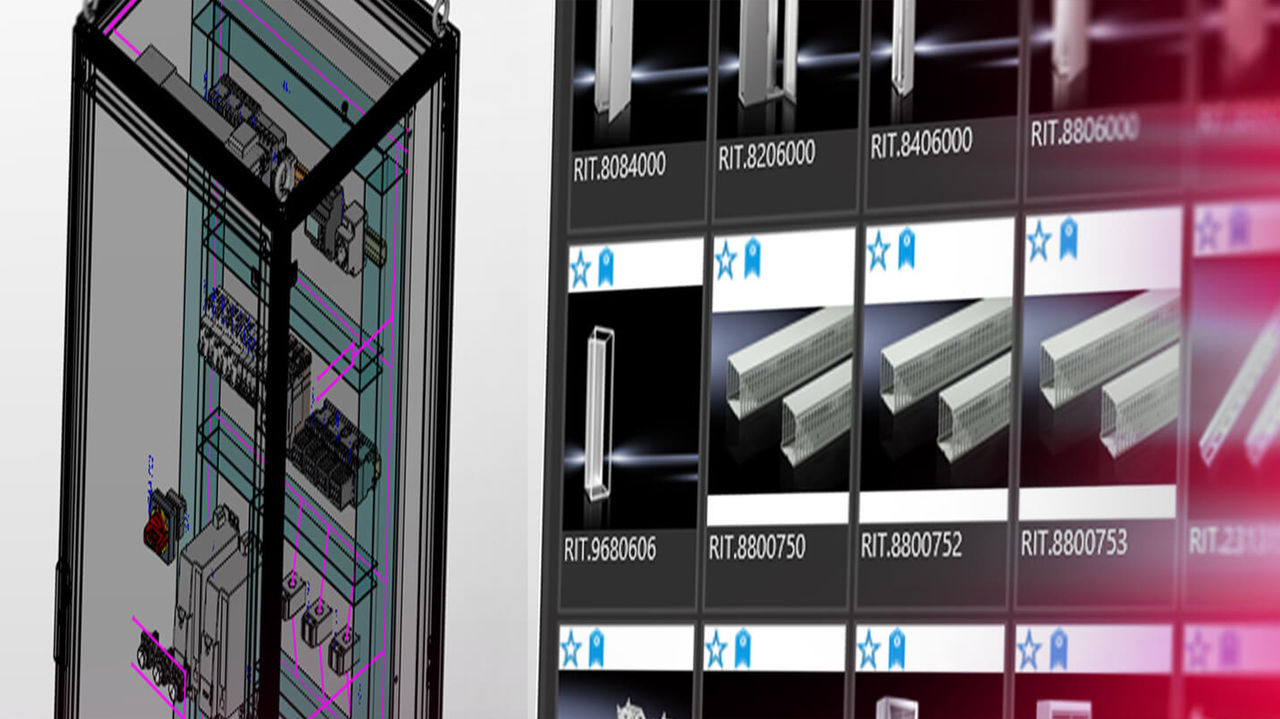

Costruzione di quadri con un modello 3D

  • Tutti i componenti sono già posizionati sulla piastra di montaggio e visualizzati in modo realistico
  • L'intera struttura dell'armadio di controllo è descritta in modo chiaro
  • Visualizzazioni intuitive per il coordinamento e le approvazioni di progetto
  • Gli strumenti di assistenza alla produzione possono guidare anche gli operai meno esperti durante il montaggio e il cablaggio

⇒ Prototipo virtuale per una rapida costruzione di quadri e processi di approvazione senza intoppi

Quattro vantaggi della prototipazione virtuale per la costruzione di quadri

Visualizza (pdf)

Risultati comprovati. Impatto reale.

"Il tasso di errore è sceso immediatamente a zero, ogni filo ha la lunghezza perfetta e anche l'armadio di controllo ha un aspetto decisamente migliore."

logo di ingela

Leggi l'articolo completo
Storia di Ingela

"Produciamo molte scatole terminali di piccole dimensioni e sottodistributori realizzati in materiali sintetici. Ora abbiamo automatizzato questa fase acquistando una fresatrice e generando i dati di fresatura in Eplan Pro Panel."

logo di Kbb

Leggi l'articolo completo
storia di Kbb

"Eplan Pro Panel è un eccellente strumento di progettazione."

Logo di Grübl Automatisierungstechnik

Leggi l'articolo completo
Storia di Grübl Automatisierungstechnik

"Utilizzando i gemelli digitali e i dati standardizzati dell'Eplan Data Portal, abbiamo ridotto in modo significativo i tempi di progettazione."

logo di Spie

storia di Spie

"La decisione è stata presa principalmente per la struttura del database della piattaforma Eplan, oltre che per la sua ampia diffusione sul mercato. Questo rende semplice utilizzare i dati in molte altre aree dell'azienda."

Leggi l'articolo completo
Storia di UNTHA

"Il reparto produzione ha a disposizione in tempo reale tutti i dati che generiamo in fase di pianificazione. E i colleghi della pianificazione degli ordini, ad esempio, possono sempre vedere lo stato attuale dell'assemblaggio. Questo sistema ha dato ottimi risultati nella pratica."

Leggi l'articolo completo
Storia di Röring

Con il software Eplan crei il gemello digitale per la costruzione di quadri

Dopo aver creato gli schemi elettrici, c'è ancora molto da fare. Eplan ti mette a disposizione il software per la progettazione 3D di armadi di controllo e quadri di distribuzione. Eplan viene utilizzato anche dal reparto produzione per semplificare la costruzione di armadi di controllo basata sul gemello digitale.

Hai delle difficoltà nella progettazione e nella produzione di macchine?

Scopri le possibilità offerte da Eplan anche nell'ingegneria meccanica. Scopri di più sulla progettazione automatizzata e sul cablaggio delle macchine.

Scopri di più
machine-building-journey

Produzione efficiente delle barre collettrici in rame

Il modello 3D dettagliato, con la struttura meccanica dell'armadio, i dispositivi elettrici e le barre collettrici in rame, offre una descrizione digitale al 100% dell'intero quadro elettrico. La progettazione tridimensionale offre un valore aggiunto decisivo, soprattutto per quanto riguarda le barre collettrici in rame: impedisce la produzione di barre collettrici non compatibili. In questo modo si riducono i costi superflui.

Scopri di più
switchgear-manufacturing
