Hoe de digitale tweeling je schakelkastontwerpen en -productie vereenvoudigt

Digitale tweeling: denk je daarbij aan een 3D-model als praktische houvast voor de paneelbouw? Of eerder als een toekomstvisie voor digitale transformatie?

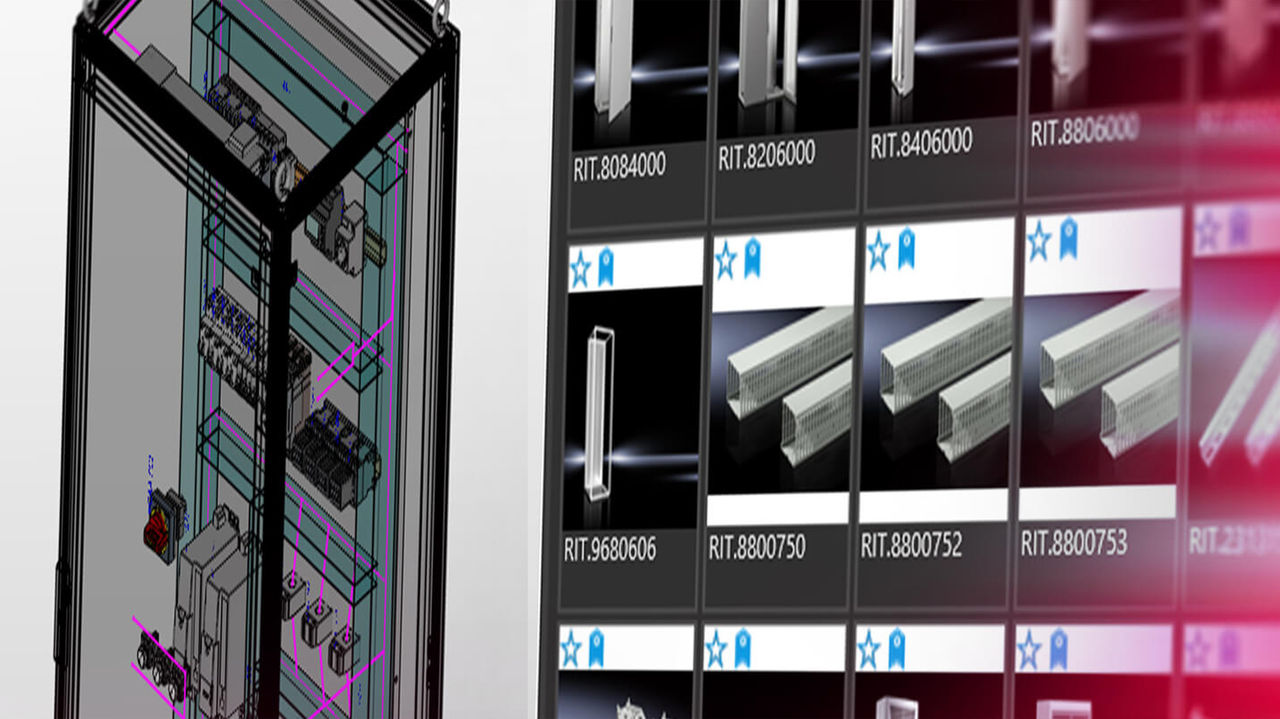

Met gestandaardiseerde schema opmaak als basis zijn schakelkastontwerpen in 3D ook haalbaar. Zo sta je nog dichter bij de productievloer.

Jouw werkproces

Twee verschillende werelden? Elektrotechnisch ontwerpen op kantoor en paneelbouw in de productiehal

Heb je als engineer altijd een oog op hoe je collega's in de productie jouw ontwerpen realiseren? Tweedimensionale schema's kunnen uiteraard worden gebruikt om schakelkasten uit te rusten en te bekabelen. Maar een deel van de benodigde informatie ontbreekt nog: waar moeten componenten en boorgaten exact worden geplaatst op de montageplaat? En de bedieningselementen op de deur? Waar moeten de kabelgoten, DIN-rails en klemmen worden gemonteerd?

Als er geen exacte specificaties zijn, zijn allerlei vragen vanuit het productieteam en de klant onvermijdelijk. Een acuut tekort aan geschoolde arbeidskrachten heeft bovendien een negatief effect op productie- en leveringsschema's. Is er iets wat je hieraan kunt doen vanuit het elektrotechnische ontwerp?

2D-schema's vs. 3D-ontwerpen: paneelproductie vergelijking

Met gegevens uit de in Eplan gemaakte schema's kun je ten eerste belangrijke informatie samenstellen voor de inkoop van materialen. Ten tweede vormen de Eplan projectgegevens de ideale basis om een realistische digitale tweeling van de geplande schakelkast af te leiden. De juiste 3D-software maakt het eenvoudiger voor elektrotechnisch engineers bij het ontwerpen van de schakelkast en voor technici bij de productie ervan.

Paneelbouw met 2D-schema's

  • Waar worden de componenten precies geplaatst in de schakelkast? Past alles?
  • Geen informatie over waar kabelgoten of boorgaten moeten worden aangebracht
  • Montage en bekabeling kunnen alleen worden uitgevoerd door ervaren medewerkers
  • Elke afgewerkte schakelkast ziet er anders uit, ook al worden ze in serie geproduceerd

⇒ Vragen, herwerk en personeelstekort verspillen zowel tijd als kostbare middelen

Paneelbouw met een 3D-model

  • Alle componenten zijn al gepositioneerd op de montageplaat en realistisch weergegeven
  • De volledige structuur van de schakelkast is duidelijk beschreven
  • Begrijpelijke visualisaties voor coördinatie en projectgoedkeuringen
  • Productie-assistentietools kunnen ook minder ervaren medewerkers begeleiden bij montage en bekabeling

⇒ Virtueel prototype voor snelle paneelbouw en vlotte goedkeuringsprocessen

Vier voordelen van virtuele prototyping voor de paneelbouw

Bekijken (pdf)

Zo profiteren onze klanten in de paneelbouw van Eplan

“Het foutpercentage daalde direct naar nul, elke draadlengte past perfect en ook de besturingskast ziet er veel beter uit.”

ingela logo

Lees het volledige verhaal
ingela verhaal

“We produceren veel kleinere klemmenkasten en onderverdelers van kunststof. Deze stap hebben we nu geautomatiseerd door een freesmachine aan te schaffen en de freesdata in Eplan Pro Panel te genereren."

kbb logo

Lees het volledige verhaal
kbb verhaal

"Eplan Pro Panel is een uitstekend engineeringtool."

Grübl Automatiseringstechniek logo

Lees het volledige verhaal
Grübl Automatiseringstechniek verhaal

“Door het gebruik van digitale twins en de gestandaardiseerde data uit het Eplan Data Portal hebben we de ontwerptijd aanzienlijk verkort.”

Spie logo

spie verhaal

“De keuze werd voornamelijk gemaakt vanwege de databasestructuur van het Eplan Platform, naast de brede acceptatie in de markt. Dit maakt het eenvoudig om de data ook in veel andere delen van het bedrijf te gebruiken.”

Lees het volledige verhaal
UNTHA verhaal

“De productie heeft alle gegevens die we in de planningsfase genereren direct beschikbaar. En collega’s in bijvoorbeeld de orderplanning kunnen altijd de actuele status van de montage zien. Dit heeft zich in de praktijk bewezen.”

Lees het volledige verhaal
Röring verhaal

Eplan software gebruiken om de digitale tweeling voor je paneelbouw te maken

Na het maken van de schema's is er nog veel te doen. Eplan voorziet je van software voor de 3D-ontwerpen van je schakel- en verdeelinrichtingen. Eplan wordt ook ingezet op de productievloer om de schakelkastproductie op basis van de digitale tweeling te vereenvoudigen.

Heb je uitdagingen bij de engineering en productie van machines?

Ontdek ook je mogelijkheden met Eplan in de werktuigbouwkunde. Lees meer over geautomatiseerde engineering en machinebekabeling.

Meer informatie
machine-building-journey

Efficiënte productie van koperen stroomrails

Het gedetailleerde 3D-model met mechanische behuizingsstructuur, elektrische apparaten en koperen stroomrails biedt een 100 procent digitale beschrijving van de volledige schakelinstallatie. Driedimensionale planning biedt doorslaggevende meerwaarde, met name wat de koperen stroomrails betreft: het voorkomt de productie van stroomrails die niet passen. Onnodige kosten worden zo verminderd.

Meer informatie
switchgear-manufacturing

Wil je meer weten over de software en diensten van Eplan? We helpen je graag verder!
