Van de digitale tweeling naar de afgewerkte schakelkast in recordtijd

Een tekort aan geschoold personeel voor de schakelkastproductie hoeft geen probleem te zijn: met Eplan software en perfect afgestemde productiemachines van Rittal kun je effectief arbeidsuren en middelen besparen. Zet gekwalificeerd personeel gerichter in, terwijl minder ervaren medewerkers snel schakelkasten kunnen produceren.

Jouw werkproces

Jouw uitdaging
Onze oplossing

Tekort aan geschoolde arbeidskrachten in de paneelproductie: volle orderboeken of lange gezichten?

De orderboeken zijn vol, maar sommige functies blijven onbezet: het is vaak niet eenvoudig om gekwalificeerd personeel te vinden, zeker voor de paneelproductie. Het bedrijf zou graag nog meer opdrachten aannemen, maar ervaren medewerkers hebben hun handen al vol aan de dagelijkse werkzaamheden van de schakelkastassemblage. Tussen boorpatronen, kabelkrimpen en bekabelen volgens de schema's door is er simpelweg geen tijd meer voor extra projecten.

Tegelijkertijd zetten klanten de druk op: zowel serieproductie als sterk gepersonaliseerde productie van unieke stuks moet zo snel mogelijk worden geleverd. Kan het momentum van de ontwerpafeling ook worden ingezet voor de schakelkastproductie?

3D-modellen, assistentiesystemen en productiemachines versnellen de productie en verkorten de werktijden

Plant je ontwerpafeling schakelkastindelingen in 3D? Dan kunnen de gegevens uit de engineeringontwerpen dienen als technische specificaties voor productiemachines.

Montageplaten kunnen bijvoorbeeld volledig automatisch worden geboord, of in 3D geroutede kabels kunnen op maat worden gesneden en gekrimpt. Maar ook 3D-modellen, assistentiesystemen en productiemachines kunnen helpen om handmatige productiestappen nog eenvoudiger te maken.

Ondersteuning die handmatige processen in de schakelkastassemblage nog eenvoudiger maakt

Productietekeningen en snijlijsten voor kabelgoten afleiden
3D-routing voor het bepalen van kabellengtes
Apparatuur gebruiken voor component labeling of automatische krimpmachines
Stap-voor-stapgidsen voor bekabeling en componentplaatsing

⇒ Het 3D-model levert lijsten en instructies voor de productie

Geautomatiseerde paneelproductie

Software gebruiken voor orderverwerking en productiebeheer
Naadloze gegevensoverdracht naar productiemachines
Apparatuur gebruiken voor geautomatiseerde kastbewerking
Kabels automatisch afsnijden, krimpen en bundelen

⇒ Het 3D-model levert de gegevens voor het inzetten van geautomatiseerde productiemachines

Tien manieren om je paneelbouwprocessen te optimaliseren

Bekijken (pdf)

Bekabeling neemt 49% van de productietijd in beslag

Control Cabinet Manufacturing 4.0

De schema's tellen gemiddeld 320 pagina's
Op basis hiervan bedraagt de benodigde tijd voor bekabeling gemiddeld ongeveer 54 uur
Dit komt overeen met 49% van de totale productietijd
Alleen al het lezen van deze documenten neemt bijna 17 uur in beslag

Dit zijn slechts enkele bevindingen uit de studie "Schakelkastproductie 4.0", opgesteld door het Instituut voor Besturingstechniek van Werktuigmachines en Fabricage-eenheden aan de Universiteit van Stuttgart.

Je kunt een exemplaar van de volledige publicatie gratis aanvragen bij Eplan.

Vraag je exemplaar aan

Zo profiteren onze klanten in de paneelbouw van Eplan

Het zijn nu 700 panelen per jaar. In 2015 waren dat er nog maar 180.

Lees het hele verhaal

Slechts 1 dag is nu nodig om tien kasten te bouwen – niet twee weken zoals voorheen.

Lees het volledige verhaal

“De overstap naar Rittal- en Eplan-technologie was een echte gamechanger. De automatiseringstechnologie en software stellen ons eindelijk in staat om te groeien – zelfs met hetzelfde aantal medewerkers.”

Lees het volledige verhaal

PICHLERwerke kon met behulp van Eplan-software en pons- en buigmachines van Rittal Automation Systems een semi-geautomatiseerd productieproces voor koperen rails implementeren, waardoor de kwaliteit en efficiëntie zijn verhoogd.

“Samen met Eplan geven we vorm aan de toekomst van automatisering – dankzij de end-to-end data-integriteit van Eplan-oplossingen realiseren we paneelbouw 4.0 met toegevoegde waarde voor onze klanten.”

“Automatisering – samen met het geïntegreerde, end-to-end gebruik en de verdere verwerking van data op een centraal platform – levert ons duidelijke voordelen op op het gebied van rationalisatie en optimalisatie, zelfs bij één enkel sterk maatwerkproject.“

Lees het volledige verhaal

Benut het volledige momentum van de ontwerpafeling voor de paneelbouw met Eplan en Rittal

Alles uit één hand: Eplan en Rittal leveren je software, diensten, tools en productiemachines voor je volledige waardeketen in de schakelkastproductie. De diverse oplossingen van deze gelieerde bedrijven zijn perfect op elkaar afgestemd, zodat je gegevens uit de Eplan elektrotechnische ontwerpen naadloos kunt overdragen voor gebruik in productiemachines van Rittal voor geautomatiseerde schakelkastproductie.

Beschik je over bestaande productiemachines van een andere leverancier? Geen probleem, Eplan kan naast Rittal ook exporteren naar veel andere soorten productiemachines.

Rittal Perforex

Geautomatiseerde kastbewerking

Leg gewoon je montageplaat neer, dan boort en freest het productiesysteem automatisch gaten en schroefdraad. Daarnaast snijdt deze ook eventuele uitsparingen in de kast. De benodigde gegevens worden afgeleid uit het 3D-model van de schakelkast dat is gemaakt met Eplan software.

Rittal Wire Terminal

Kabels voorbereiden voor bekabeling

Kabels afsnijden op maat, labelen, krimpen en bundelen gebeurt allemaal automatisch met de Rittal Wire Terminal. Het voorbereiden van de kabels kan parallel verlopen aan de kastbewerkingen op basis van het virtuele prototype van de schakelkast.

Rittal Perforex
Rittal Wire Terminal

Eplan Smart Production

Digitale assistentiesystemen

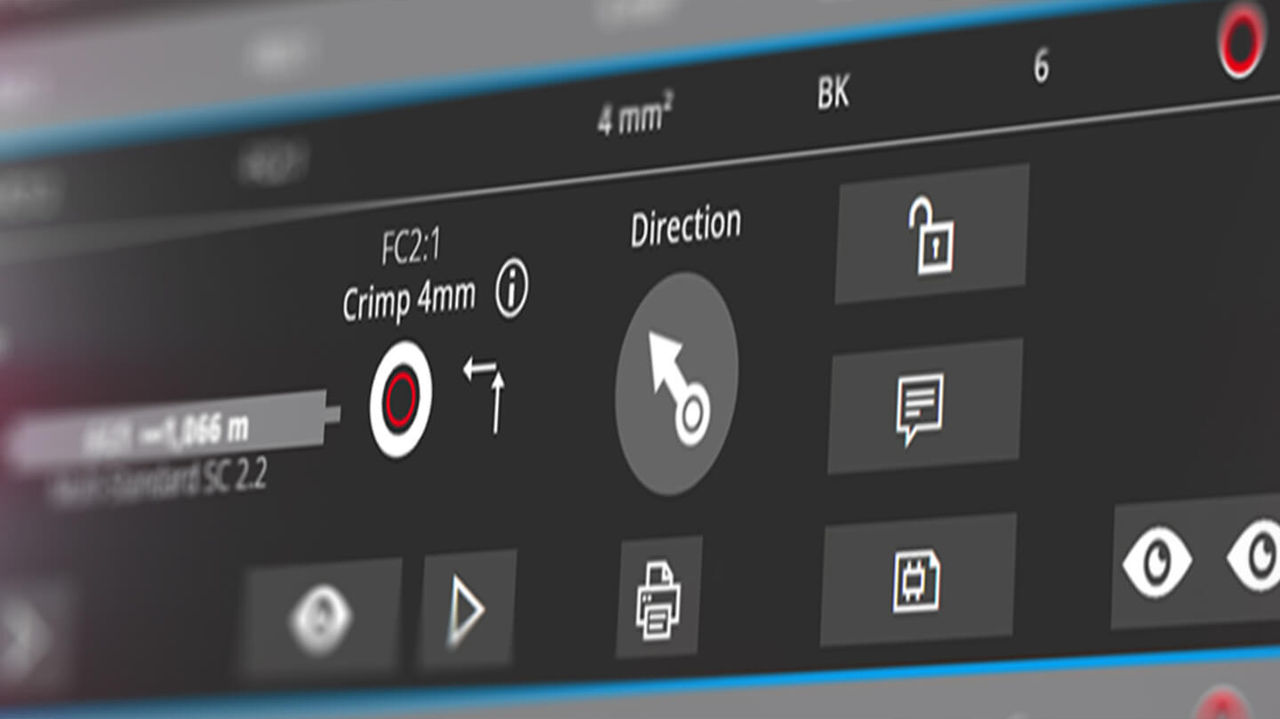

Eplan Smart Production is een assistentiesysteem voor medewerkers in de schakelkastproductie. Via checklists worden medewerkers begeleid doorheen de installatie van afzonderlijke componenten en de bekabelingprocessen van schakelkasten. Het systeem voorziet de nodige informatie voor elke werkstap. Een 3D-model van de schakelkast zorgt voor een nog beter begrip van welke handeling op dat moment vereist is.

Rittal ePOCKET

Virtuele opslagplaats voor schakelkastdocumentatie

Geen honderden pagina's verouderde papierdocumentatie meer tijdens de exploitatie van machines en installaties. Met de Rittal ePOCKET kun je actuele machine- en installatiedocumentatie delen en geselecteerde Rittal-schakelkasten rechtstreeks via QR-code raadplegen. Dit maakt onderhoud en service eenvoudiger.

Eplan Smart Mounting and Smart Wiring
Rittal ePOCKET

Meer informatie over Rittal

Machinebouw
Schakelkastproductie automatiseren

Heb je uitdagingen bij de engineering en productie van machines?

Ontdek ook je mogelijkheden met Eplan in de werktuigbouwkunde. Lees meer over geautomatiseerde engineering en machinebekabeling.

Meer informatie

Geleidelijk naar geautomatiseerd werken

De productiegegevens die worden afgeleid uit de digitale tweeling maken stapsgewijze automatisering mogelijk – ook in de schakelkastproductie. Bewerkingsmachines kunnen automatisch de vereiste uitsparingen in de schakelkast frezen, en koperen rails worden ook op maat gesneden, gestanst en gebogen op basis van de gegevens uit de 3D-planning.

Meer informatie
