Produzione automatizzata di quadri

Dal gemello digitale all'armadio di controllo finito in tempi record

Non c'è motivo di preoccuparsi della carenza di personale qualificato per la produzione di armadi di controllo: con il software Eplan e le attrezzature di produzione perfettamente coordinate di Rittal, puoi risparmiare in modo efficace ore di lavoro e risorse. Impiega il personale qualificato in modo più mirato, mentre i lavoratori meno esperti possono produrre rapidamente i quadri elettrici.

Il tuo flusso di lavoro

La sfida che devi affrontare
La nostra soluzione

Carenza di personale qualificato nella produzione di quadri: portafoglio ordini pieno o visi abbattuti?

Il portafoglio ordini è pieno, eppure alcune posizioni restano vacanti: spesso non è facile trovare personale qualificato, soprattutto per la produzione di quadri elettrici. L'azienda vorrebbe accettare ancora più commesse, ma i dipendenti di lunga data hanno già le mani occupate nel lavoro quotidiano di assemblaggio degli armadi di controllo. Tra schemi di foratura, crimpatura dei cavi e cablaggio secondo gli schemi elettrici, semplicemente non c'è più tempo per accettare altri progetti.

Allo stesso tempo, i clienti sono sempre più esigenti: sia la produzione in serie che quella altamente personalizzata di componenti unici devono essere consegnati il più rapidamente possibile. È possibile sfruttare lo slancio del reparto progettazione anche per la produzione di armadi di controllo?

Modelli 3D, sistemi di assistenza e attrezzature di produzione accelerano la produzione e riducono i tempi di lavoro

Il tuo reparto di progettazione progetta i layout degli armadi di controllo in 3D? Allora i dati dei progetti ingegneristici possono servire come specifiche tecniche per le attrezzature di produzione.

Ad esempio, le piastre di montaggio possono essere forate in modo completamente automatico, oppure i cavi posati in 3D possono essere tagliati a misura e crimpati. Tuttavia, i modelli 3D, i sistemi di assistenza e le attrezzature di produzione possono anche contribuire a rendere ancora più semplici le fasi di produzione completate a mano.

Assistenza che può rendere ancora più semplici i processi manuali di costruzione di quadri

Ricava disegni di produzione e liste di taglio per le canaline portacavi
Instradamento 3D per determinare le lunghezze dei cavi
Usa attrezzature per l'etichettatura dei componenti o macchine di crimpatura automatiche
Guide passo passo per il cablaggio e il posizionamento dei componenti

⇒ Il modello 3D fornisce liste e istruzioni per la produzione

Produzione automatizzata di quadri

Usa software per la gestione degli ordini e della produzione
Trasferimento dei dati senza interruzioni verso le attrezzature di produzione
Usa attrezzature per la modifica automatizzata degli armadi
Taglia, crimpa e raggruppa i cavi in modo automatico

⇒ Il modello 3D fornisce i dati necessari per l'utilizzo di apparecchiature di produzione automatizzate

Dieci modi per ottimizzare i tuoi processi di costruzione di quadri

Visualizza (pdf)

Il cablaggio richiede il 49% del tempo di produzione

Control Cabinet Manufacturing 4.0

Gli schemi elettrici hanno in media 320 pagine
In base a questi dati, il tempo necessario per il cablaggio è in media di circa 54 ore
Questo corrisponde al 49% del tempo totale necessario per la produzione
La sola lettura di questi documenti richiede quasi 17 ore

Questi sono solo alcuni dei risultati dello studio "Control Cabinet Manufacturing 4.0", elaborato dall'Istituto di ingegneria del controllo delle macchine utensili e delle unità di produzione dell'Università di Stoccarda.

Puoi richiedere gratuitamente a Eplan una copia della pubblicazione completa.

Richiedi la tua copia

Risultati comprovati. Impatto reale.

Oggi sono 700 quadri all'anno. Nel 2015 erano appena 180.

Leggi l'articolo completo

Ora basta 1 giorno per costruire dieci armadi, non servono più due settimane come prima.

Leggi l'articolo completo

"Passare alla tecnologia di Rittal ed Eplan è stato un vero punto di svolta. La tecnologia di automazione e il software ci permettono finalmente di crescere, anche mantenendo invariato l'organico."

Leggi l'articolo completo

PICHLERwerke è riuscita a implementare un processo di produzione semiautomatico di barre collettrici in rame utilizzando il software Eplan e le punzonatrici e piegatrici di Rittal Automation Systems, migliorando così la qualità e l'efficienza.

"Insieme a Eplan, stiamo plasmando il futuro dell'automazione: grazie all'integrità dei dati end-to-end delle soluzioni Eplan, stiamo creando il concetto di Costruzione di quadri 4.0 per offrire un valore aggiunto ai nostri clienti."

"L'automazione, insieme all'utilizzo integrato end-to-end e alla successiva elaborazione dei dati su una piattaforma centrale, ci offre chiari vantaggi in termini di razionalizzazione e ottimizzazione, anche se si tratta di un singolo sistema altamente personalizzato."

Leggi l'articolo completo

Sfrutta appieno lo slancio del reparto progettazione per la costruzione di quadri con Eplan e Rittal

Tutto da un unico fornitore: Eplan e Rittal ti forniscono software, servizi, strumenti e attrezzature di produzione per l'intera catena del valore nella realizzazione di armadi di controllo. Le diverse soluzioni offerte da queste aziende affiliate sono perfettamente integrate tra loro, consentendoti di trasferire senza soluzione di continuità i dati dai progetti elettrici di Eplan per azionare i sistemi di produzione di Rittal destinati alla realizzazione automatizzata di armadi di controllo.

Hai già attrezzature di produzione di un altro fornitore? Non preoccuparti, Eplan è in grado di esportare i dati verso molti tipi di macchine di produzione, oltre a quelle Rittal.

Rittal Perforex

Modifica automatizzata degli armadi

Basta posizionare la piastra di montaggio e il sistema di produzione provvederà automaticamente a praticare i fori e a filettare, oltre a realizzare eventuali intagli nell'armadio. I dati necessari vengono ricavati dal modello 3D dell'armadio di controllo creato con il software Eplan.

Rittal Wire Terminal

Preparazione dei cavi per il cablaggio

Il taglio a misura, l'etichettatura, la crimpatura e il raggruppamento dei cavi avvengono in modo completamente automatico con Rittal Wire Terminal. La preparazione dei cavi può avvenire in parallelo alle modifiche dell'armadio, sulla base del prototipo virtuale dell'armadio di controllo.

Rittal Perforex
Rittal Wire Terminal

Eplan Smart Production

Sistemi di assistenza digitali

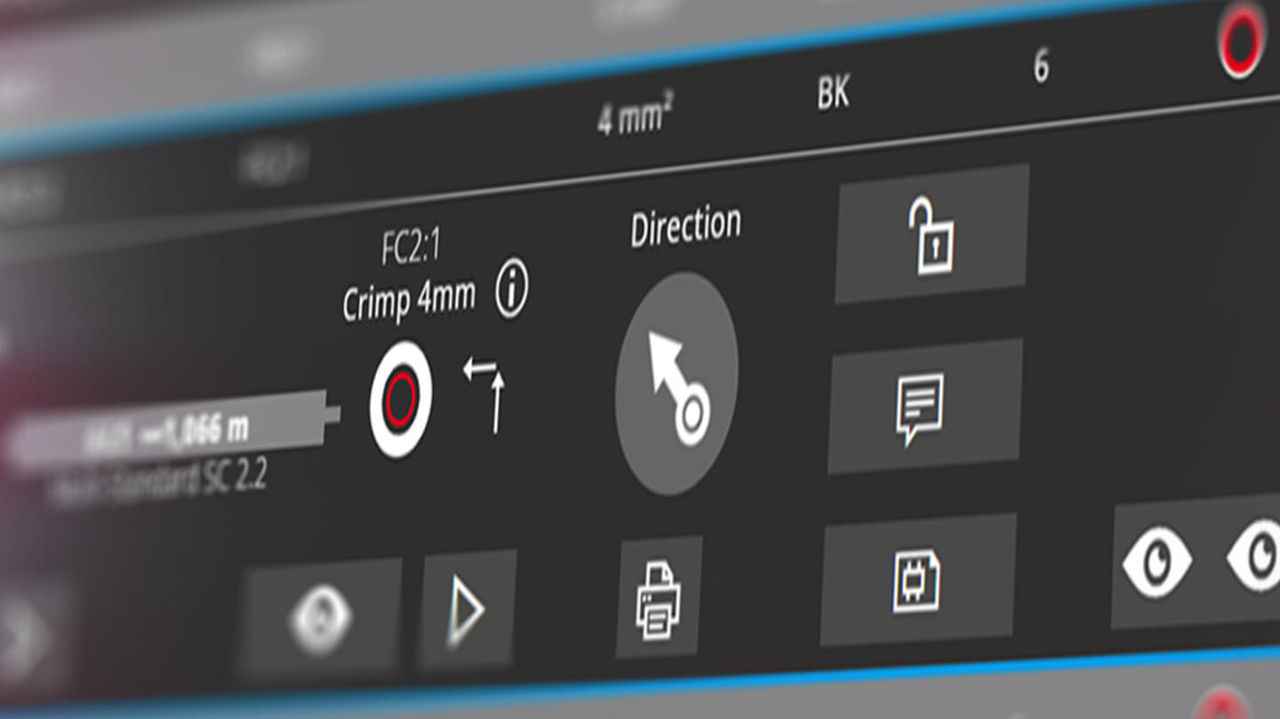

Eplan Smart Production è un sistema di assistenza per gli addetti alla produzione di armadi di controllo. Grazie a liste di controllo, gli operatori vengono guidati nei processi di installazione dei singoli componenti e di cablaggio degli armadi di controllo. Il sistema fornisce le informazioni necessarie per ogni fase di lavoro. Un modello 3D dell'armadio di controllo consente di capire ancora meglio quali azioni sono necessarie.

Rittal ePocket

Archivio digitale della documentazione degli armadi di controllo

Dì addio alle centinaia di pagine di documentazione cartacea obsoleta durante il funzionamento delle macchine e degli impianti. Con Rittal ePocket puoi condividere la documentazione aggiornata di macchine e impianti e accedere direttamente ai quadri elettrici Rittal selezionati tramite codice QR. Questo semplifica la manutenzione e l'assistenza.

Eplan Smart Mounting e Smart Wiring
Rittal ePocket

Scopri di più su Rittal

Costruzione di macchine
Automatizzazione della produzione di quadri elettrici

Hai delle difficoltà nella progettazione e nella produzione di macchine?

Scopri le possibilità offerte da Eplan anche nell'ingegneria meccanica. Scopri di più sulla progettazione automatizzata e sul cablaggio delle macchine.

Scopri di più

Verso un lavoro sempre più automatizzato

I dati di produzione ricavati dal gemello digitale consentono un'automatizzazione graduale, anche nella produzione di quadri elettrici. Le macchine di lavorazione possono fresare automaticamente le aperture necessarie nel quadro elettrico, mentre le guide in rame vengono tagliate a misura, punzonate e piegate in modo semiautomatico sulla base dei dati della progettazione 3D.

Scopri di più
