Nuovi strumenti e funzioni per la produzione di armadi di controllo

Uno dei loro clienti è un produttore di piattaforme elevatrici per la manutenzione di treni e tram. Florian Becker: "In questi sistemi, le tecnologie elettriche e di controllo sono progettate per essere decentralizzate, il che significa che sono distribuite su diverse cassette di distribuzione". Altri clienti producono sistemi di aspirazione dei fumi, servopresse, impianti di miscelazione e macinazione, nonché azionamenti per argani destinati all'allestimento scenografico. Quasi tutte sono aziende specializzate nella costruzione di macchine speciali tradizionali. La tecnologia elettrica, spesso complessa, viene progettata su misura e messa in funzione in loco. È qui che entra in gioco la piattaforma Eplan.

Tra gli studi di progettazione e i produttori di armadi di controllo, uno dei modi in cui KBB riesce a tenere testa alla concorrenza è l'evasione degli ordini in modo rapido e puntuale, grazie all'uso sistematico delle innovazioni. Florian Becker: "Poiché siamo progettisti appassionati, ci piace testare, esaminare e sperimentare. Ad esempio, quando Eplan rende disponibili versioni beta con nuove funzionalità, ci piace provarle, soprattutto per verificare se le nuove caratteristiche semplificano il nostro lavoro".

KBB ha sfruttato lo sviluppo innovativo e orientato al futuro della piattaforma Eplan con le sue funzionalità cloud. L'obiettivo principale era quello di semplificare la progettazione delle varianti. Come osserva Becker: "Utilizziamo Eplan eBuild per progettare varianti e componenti ripetitivi ormai da circa sei mesi".

Il motivo per cui KBB attribuisce così tanta importanza alla semplificazione di queste attività può essere spiegato al meglio utilizzando l'esempio di un progetto specifico. Per un elevatore di manutenzione per treni, è stato necessario progettare quasi 200 sottostazioni e sottodistributori (cassette di distribuzione). Le cassette di distribuzione sono tutte simili, ma quasi mai identiche. Becker: "Grazie a eBuild possiamo definire con estrema facilità una configurazione di base che poi adattiamo alle esigenze specifiche, ad esempio alla potenza degli azionamenti o alla posizione delle scatole di derivazione all'interno della rete di distribuzione". Sebbene si tratti più che altro di un vantaggio casuale, i progettisti elettrotecnici di KBB lo ritengono fondamentale: "Per la progettazione di varianti, eBuild offre strumenti software molto pratici che rendono questa attività estremamente semplice".

Oltre a semplificare il lavoro, Eplan offre un ottimo modello di pagamento, secondo KBB. "Paghiamo annualmente per un token di licenza che non è legato all'hardware specifico su cui viene eseguito né a chi lo utilizza, il che è equo."

Un'altra novità per i progettisti di KBB è la funzione di visualizzazione in Eplan eView. Becker: "Usiamo questa funzione principalmente come canale interno di feedback. Ad esempio, i dipendenti possono inserire commenti e note, fornire approvazioni e coinvolgere anche colleghi esterni. Ciò garantisce un flusso di lavoro tanto semplice quanto strutturato". Si è rivelato pratico anche quando utilizzato in cantiere durante l'installazione e la messa in servizio: "Poiché eView funziona anche su tablet, i tecnici installatori in cantiere possono utilizzare le loro penne per aggiungere note e annotazioni alla documentazione, migliorando il flusso di informazioni". Un altro vantaggio è dato dal fatto che questo strumento è gratuito.

Poiché il team di progettazione di KBB è sempre molto impegnato, è stato un vantaggio che Tim Flinspach abbia dedicato la sua tesi di laurea triennale all'implementazione delle nuove funzioni di Eplan durante il suo percorso di studio duale. Dopo aver completato gli studi, è entrato a far parte del team KBB e sta supervisionando l'attuazione del progetto.

Una parte del progetto riguarda la costruzione delle scatole di derivazione. Becker: "Produciamo molte cassette di distribuzione di piccole dimensioni e sottodistributori in materiali sintetici. Ora abbiamo automatizzato questa fase acquistando una fresatrice e generando i dati di fresatura in Eplan Pro Panel". Nella pratica funziona alla perfezione e semplifica davvero il lavoro di produzione: "Non dobbiamo più aprire a mano i fori per i display e gli elementi di comando, il che ci fa risparmiare tempo e ci permette anche di ottenere un quadro dall'aspetto più curato".

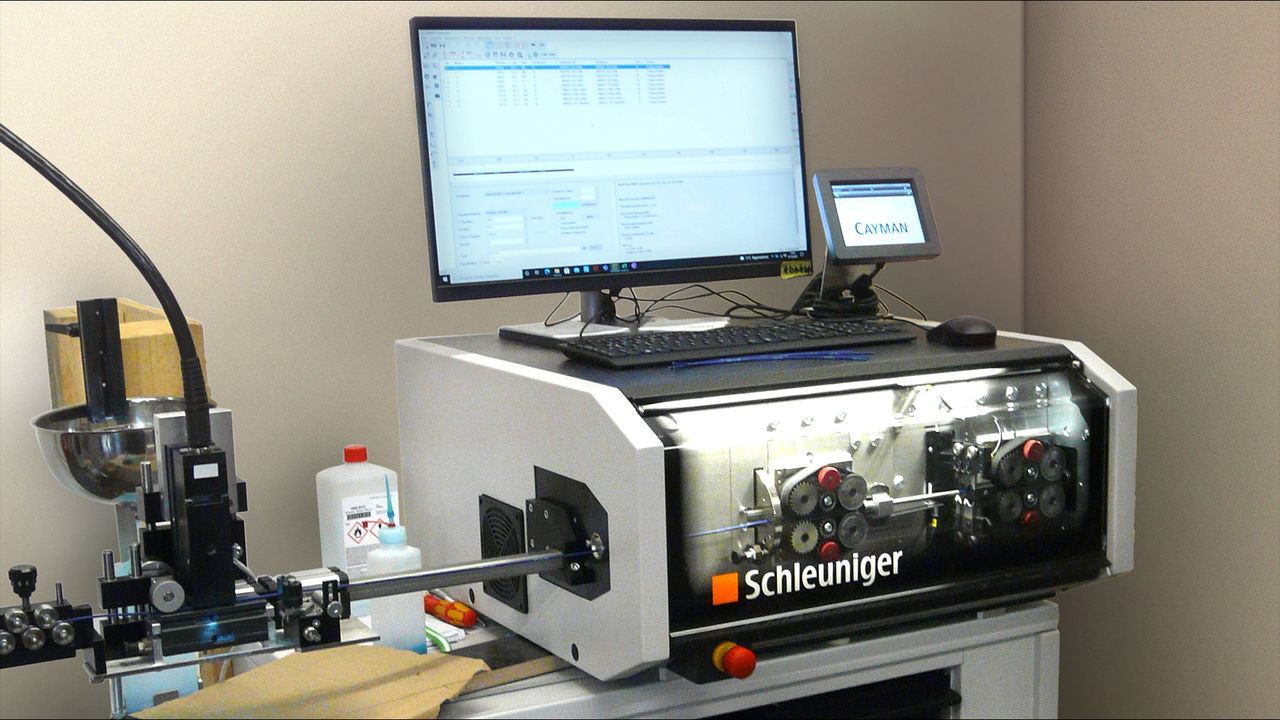

Oltre al sistema di fresatura, KBB ha acquistato anche un sistema per l'assemblaggio e l'etichettatura dei singoli cavi. Negli uffici di progettazione, Arthur Kinder è impegnato a ottimizzare il funzionamento del sistema: "Stiamo ancora lavorando alla scelta dei colori per garantire una leggibilità ottimale. Al momento esportiamo da Eplan gli elenchi dei cavi con tutte le informazioni rilevanti, tra cui lunghezza, sezione trasversale ed etichettatura, in un file Excel. Presto, tuttavia, il sistema utilizzerà i dati direttamente da Eplan Pro Panel".

Un altro progetto di ottimizzazione in corso riguarda il cablaggio e la posa dei cavi degli armadi di controllo e delle cassette di distribuzione. Eplan viene ormai utilizzato sistematicamente a questo scopo, pertanto anche gli addetti alla produzione possono portare a termine progetti di cablaggio senza bisogno di schemi elettrici e le lunghezze dei cavi risultano sempre corrette senza necessità di ulteriori misure di sicurezza. Becker: "La quantità di cavi è davvero notevole, soprattutto per gli elevatori di servizio dei veicoli ferroviari, che possono raggiungere i 400 metri di lunghezza. In passato lavoravamo con bobine di cavi in cantiere, ma ora forniamo cavi tagliati a misura, assemblati ed etichettati. Questo ci fa risparmiare tempo e aiuta a evitare errori".

Ciò che è stato piuttosto insolito per Becker è stato avvalersi del supporto di consulenza di Eplan per i progetti descritti: "Di solito ci procuriamo le conoscenze necessarie da soli, con l'aiuto di video e discussioni nei forum. Ma in questo caso il servizio di consulenza è stato davvero utile e lo consiglio vivamente. Ci ha permesso di approfondire la nostra comprensione e ci ha regalato alcuni momenti di illuminazione".

L'azienda ha in programma ulteriori progetti per i prossimi mesi: "Continueremo a migliorare i processi di assemblaggio dei cavi, puntando verso un cablaggio intelligente. Inoltre, valuteremo la funzionalità di realtà aumentata in eView. Questa offre un grande potenziale per semplificare l'assistenza, soprattutto per i sistemi al di fuori della Germania, poiché ci permette di ottenere una panoramica della situazione tramite la realtà aumentata, almeno come primo passo".

Autore: Gerald Scheffels, giornalista specializzato freelance, Wuppertal, Germania
