Leader mondial dans la fabrication d'éléments de câbles métalliques flexibles

Witzenmann développe des outils et des machines qui concernent le cœur de son savoir-faire. Les cas d'utilisation de chaque produit sont aussi variés que les quantités produites. "Les moyens d'exploitation vont des machines et installations de la fabrication de pièces individuelles avec un faible volume d'investissement aux lignes entièrement automatisées pour des quantités se chiffrant en millions, en passant par des cellules de fabrication flexibles", explique Timo Conzelmann, concepteur électrique chez Witzenmann GmbH, pour résumer le défi.

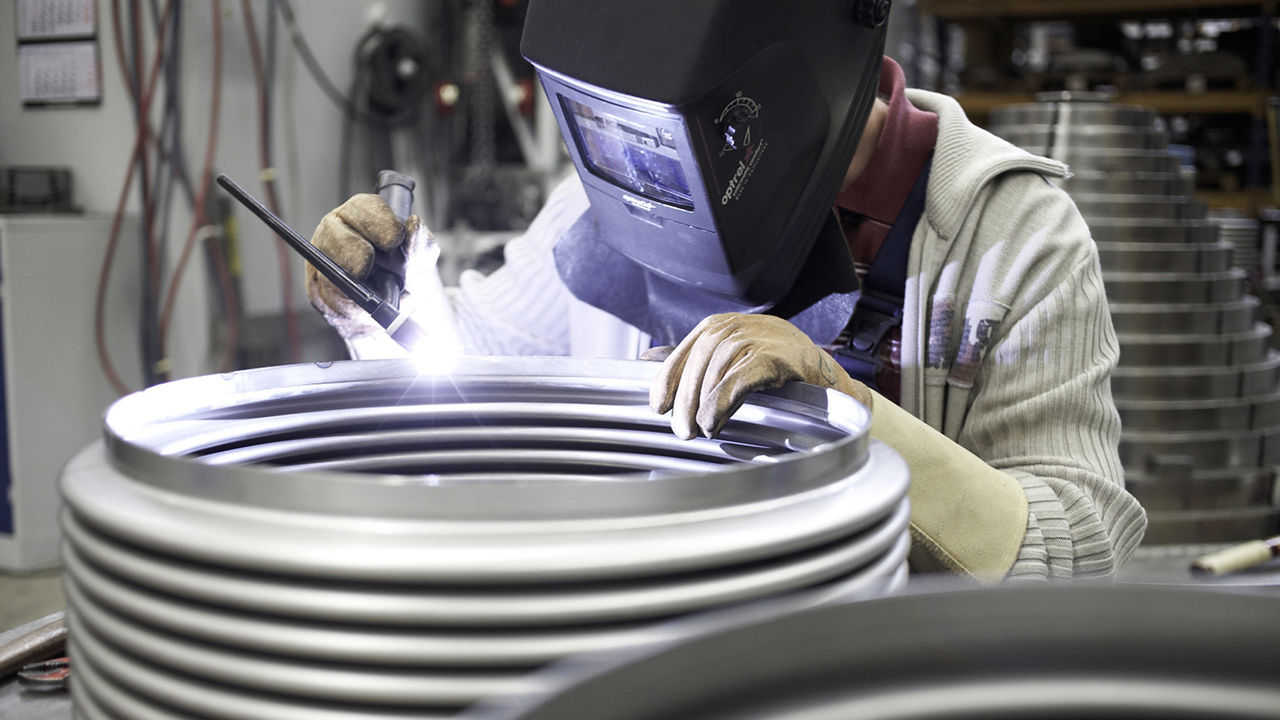

L'intégration précoce de la construction d'outils et de machines dans le développement de produits permet de tenir compte des exigences de la fabrication et du montage dès la conception du produit. Grâce à un développement ciblé des procédés, le développement de composants spécifiques au client est réalisé beaucoup plus rapidement et sans problème - avec une sécurité optimale des processus et de la qualité. Witzenmann dispose d'une grande expérience dans l'intégration de processus tels que le soudage, l'usinage au laser, le brasage, l'emmanchement, le pressage, l'estampage, le convertisseur hydraulique, le convertisseur mécanique ainsi que le marquage ou le contrôle.

Cela fait de Witzenmann un partenaire compétent qui offre le plus décisif pour pouvoir fabriquer des groupes de composants avec des éléments flexibles. Pour l'ingénierie électrique de toutes ces machines, Witzenmann utilise Eplan Electric P8, actuellement dans sa version 2.5. De plus, l'entreprise de Pforzheim a installé la solution Eplan Pro Panel pour la construction des armoires électriques et le logiciel Eplan Fluid pour l'ingénierie spécifique aux fluides.

Jusqu'en 2013, la construction électrique utilisait de petites versions de licence du système IAO Eplan pour documenter l'équipement électrique des machines et pouvoir modifier les plans des fournisseurs si nécessaire. En 2013, la décision de changer d'orientation a été prise : "Nous voulions conserver encore plus de savoir-faire au sein de notre propre entreprise et c'est pourquoi nous avons pris en charge nous-mêmes l'ingénierie électrique et logicielle de nos machines", se souvient Timo Conzelmann. "Nous avons réorganisé nos processus, en nous basant sur Eplan. Désormais, nous considérons le processus de développement d'une machine depuis sa création jusqu'à son montage. Et pour ces tâches, nous n'utilisons pas seulement Eplan comme outil, mais nous exploitons aussi ses possibilités de connexion à SAP, notre système ERP."

Sur la base de l'Engineering Control Center ECTR, utilisé par Witzenmann, la base de données des éléments accède à SAP. "Désormais, nous ne représentons plus seulement la partie mécanique de la machine, mais la machine complète dans la CAO, et nous réunissons la conception électrique et mécanique, rappelle Jürgen Rausch, le chef de projet informatique responsable chez Witzenmann.

La vision sous-jacente : Une nomenclature mécatronique commune aux deux mondes de construction "mécanique" et "électrique". Le défi : concilier les différentes structures du système de CAO et de l'IAE électrique. Le dénominateur commun des deux programmes est désormais la Désignation de composant. Pour classifier et saisir les caractéristiques techniques de manière uniforme, on mise sur eCl@ss, le standard de classification et de description des produits qui s'applique à tous les secteurs. Les différentes structures existant jusqu'à présent dans la mécanique et l'électricité ont ainsi pu être harmonisées.

Il existe désormais des caractéristiques communes permettant d'adapter Eplan à la mécanique. Un processus qui ne pouvait pas être mis en œuvre du jour au lendemain et qui exigeait la flexibilité de tous les services concernés. En même temps, un processus que le service de conseil Eplan a animé en équipe avec toutes les personnes concernées chez Witzenmann. Il s'agissait de repenser toutes les étapes de développement, de remettre en question tous les processus et de les réorganiser. Ensemble, ils ont défini comment structurer le schéma électrique pour que le constructeur mécanique puisse également en faire quelque chose. Comme nous l'avons déjà mentionné, le dénominateur commun est désormais la Désignation de composant. C'est sur la base de ce dernier que des directives ont été élaborées sur la manière de structurer le schéma électrique pour qu'il puisse être intégré à l'ECTR. Eplan a été adapté aux conditions mécaniques. En somme, un travail de longue haleine jusqu'à la mise en place de la première machine virtuelle. Timo Conzelmann explique à quel point cela fonctionne bien dans la pratique : "Jusqu'à présent, un vérin pneumatique entraînait trois "chantiers" dans l'ingénierie. Grâce à l'identification unifiée des moyens de production, ce vérin pneumatique existe désormais de manière identique dans trois mondes différents."

Pour la construction de ses armoires de distribution, Witzenmann fait appel à des prestataires de services. Conzelmann : "Grâce à Eplan Pro Panel, la collaboration avec nos prestataires est simple et fiable". Les scripts développés en interne, parfaitement adaptés aux besoins de l'entreprise, simplifient considérablement les processus de validation. "Mis bout à bout, ces aspects permettent d'économiser jusqu'à 20 pour cent des coûts de l'Armoire de distribution, résume Jürgen Rausch. "Nous mettons à disposition du sous-traitant non seulement les dessins en 3D, mais aussi les images de perçage pour les centres d'usinage", explique Timo Conzelmann. "Cela fonctionne de manière très fiable, les sous-traitants sont connectés à nous dans une chaîne de processus allégée et, grâce à l'excellente qualité des données, il n'y a pas de pertes dues à des demandes de précisions ou à des erreurs". Jürgen Rausch souligne un autre avantage supplémentaire : "Comme Eplan édite les documents au format PDF, nous avons désormais accès à la documentation d'une machine dans le monde entier. La création intelligente de PDF - dans notre cas en allemand, anglais et espagnol - est tout simplement géniale."
