La clé d'une plus grande efficacité
Pour réaliser une automatisation continue et fiable des bâtiments, Protec Technologies a mis en œuvre une solution interprofessionnelle. L'entreprise planifie, conçoit et programme des techniques de mesure, de commande et de régulation sur mesure dans les bâtiments et les installations et a pu, grâce à Eplan, rendre les processus beaucoup plus sûrs et beaucoup plus efficaces.

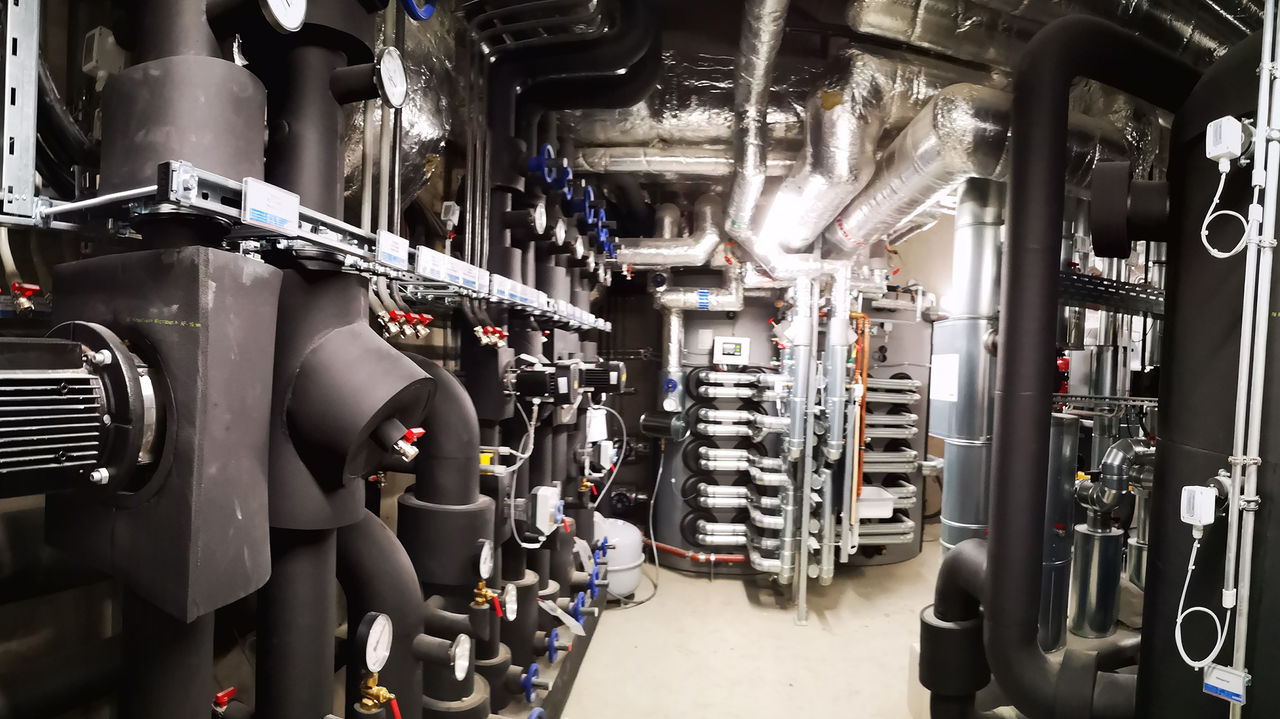

En Allemagne, les bâtiments représentent environ 35 % de la consommation finale d'énergie et environ 30 % des émissions de CO2 - plus que les transports ou l'industrie. Réduire ces besoins énergétiques est donc une priorité de la politique de protection du climat : les exigences des lois et des règlements augmentent depuis des années. Mais ce n'est pas la seule raison de l'essor de l'automatisation des bâtiments : en matière de santé et de confort ainsi que de Sauvegarde et de Sécurité, les critères sont aujourd'hui plus élevés qu'il y a quelques années.
L'automatisation des bâtiments joue donc un rôle de plus en plus important pour exécuter automatiquement des processus selon des réglages prédéfinis ou pour simplifier leur utilisation. Les capteurs, actionneurs, éléments de commande, autres unités techniques du bâtiment et consommateurs sont ainsi mis en réseau.
La Protec Technologies a été fondée en 2004 par Rolf Martens en tant qu'entreprise unipersonnelle. Aujourd'hui, il emploie 24 personnes pour la planification, la conception et la réalisation de techniques MSR dans le domaine de l'automatisation des bâtiments et des processus. L'année dernière, Protec a quitté Kulmbach pour s'installer à proximité, à Neudrossenfeld, dans un nouveau bâtiment dont l'environnement offre encore des possibilités d'expansion. Le directeur Martens : "Sur la base d'une planification personnalisée, nous proposons tout, de la visualisation du bâtiment à l'équipement de l'installation, en passant par la planification, la construction et la programmation, la construction de tableaux électriques, la mise en réseau d'installations VPN et le montage. Sans oublier le service après-vente, la maintenance et la télémaintenance."
Les solutions logicielles et les services d'Eplan ont été utilisés pratiquement depuis la création de l'entreprise. "Eplan nous soutient tout au long du processus, de la préparation des devis jusqu'au service après-vente et à la maintenance", déclare Armin Schwarze, directeur de la conception chez Protec Technologies.
De manière pratique, les solutions logicielles et les services d'Eplan sont utilisés depuis la création de l'entreprise. "Eplan nous soutient de bout en bout, de l'établissement de l'offre au service après-vente et à la maintenance", explique Armin Schwarze, responsable de la conception chez Protec Technologies. Eplan Electric P8 est utilisé pour la création de schémas et de nomenclatures, la gestion des articles et la génération d'étiquettes, Eplan Pro Panel notamment pour l'équipement de plaques de montage, le routage de câbles ou la construction d'armoires de commande en 3D.
Eplan Preplanning sert depuis peu à la création des schémas de régulation, à la planification préalable des vues d'ensemble des installations et à la planification de l'automatisation des bâtiments. Le montage des barrettes de raccordement et la Configuration s'effectuent dans Clip-Project de Phoenix Contact.
De la réalisation de l'offre à la maintenance
Rolf Martens : "Au début, nous avions testé une solution logicielle répandue dans le domaine de l'automatisation des bâtiments - en fait, un bon outil, mais qui présentait un inconvénient majeur : la continuité des données n'était pas assurée. C'est pourquoi nous avons opté pour Eplan en tant que solution universelle. Et nous en sommes très heureux aujourd'hui."
Le projet le plus récent avec Eplan a été l'introduction l'année dernière de Eplan Preplanning. "Le logiciel offre la possibilité de reproduire la structure chez le client, son usine entière, ses bâtiments, ses biens immobiliers et ses installations", explique Armin Schwarze. L'un des objectifs était de raccourcir ainsi la phase d'étude de projet. "Nous y sommes déjà parvenus", poursuit Schwarze. Eplan Preplanning offre une saisie structurée des données de processus et d'instrumentation ainsi que leur gestion. Schwarze et son équipe peuvent ainsi générer rapidement les premières fiches techniques et spécifications. Ainsi, l'approvisionnement en matériel, entre autres, peut être créé de manière structurée dès la planification préalable.
Une autre raison essentielle de l'introduction était la demande de plus en plus fréquente des clients de Protec de créer ce que l'on appelle une clé d'installation, c'est-à-dire un système d'identification uniforme pour les équipements techniques du bâtiment. Celui-ci contient déjà des informations dans la désignation de chaque élément, par exemple la désignation du bâtiment, le centre d'information, l'identification du corps de métier (par ex. électricité), le type d'installation, la fonction comme la valeur de température ou d'humidité.
Les installations et les composants peuvent ainsi être désignés et décrits de manière uniforme et cohérente. Schwarze : "Preplanning crée automatiquement en arrière-plan le code de l'installation, que nous utilisons ensuite par exemple pour créer des schémas de connexions". Auparavant, la clé d'installation était générée à partir de données qui étaient saisies manuellement dans des listes Excel et dans la base de données Access. "Il fallait alors faire attention à ne pas créer de doublons.
C'était un processus très coûteux et source d'erreurs. Eplan le fait désormais automatiquement en appuyant sur un bouton", explique Schwarze. "Au total, cela permet de réduire jusqu'à 20 % la durée des projets, comme le montrent les premières expériences."
- Martens
- Noir
Clé d'installation de plus en plus souvent demandée
Pour démontrer à quel point son travail est devenu simple, il prend l'exemple de la planification des techniques de mesure, de commande et de régulation pour une clinique du nord de la Bavière, que Protec a remportée face à une forte concurrence. "Nous avons pu faire une offre intéressante", explique Rolf Martens, "et les économies de travail et de temps réalisées grâce à l'utilisation des solutions Eplan ont bien sûr joué un rôle dans cette décision. Le Projet s'élève à 1,15 million d'euros et dure deux ans.
C'est une belle réussite pour nous". Dans le cadre de ce projet, Protec Technologies collabore avec un bureau d'études duquel proviennent les données techniques d'exploitation de l'installation. Schwarze : "Nous recevons des listes de données dans des formats tiers qui ne sont pas dans la forme dont nous avons besoin pour le traitement ultérieur". Eplan peut cependant utiliser et traiter les données qui lui parviennent soit sous forme de données CAO basées sur le format DXF, soit sous forme de simples fichiers PDF.
"Si nous disposons des schémas de régulation au format DXF ou PDF, nous les reprenons dans Preplanning et les complétons avec des informations intelligentes. Mais si je dois dessiner un R+I volumineux, comme par exemple un schéma de régulation de chauffage, il me faut une journée pour le faire", explique le responsable de la conception. "De manière pratique, nous pouvons ainsi ne déposer que l'image et indiquer les positions PCT.
Eplan Preplanning simplifie ici la méthode de travail. Au lieu de passer une journée entière à tracer, nous n'avons besoin que d'une fraction du temps, selon le nombre de points de données". Schwarze définit ensuite dans le schéma toutes les données importantes nécessaires pour que le logiciel puisse créer la clé de l'installation. "Celle-ci se forme automatiquement, à travers toute la structure, à travers toute l'usine, à travers toute l'installation. Ce qui est bien, c'est que si une modification intervient, par exemple un autre composant ou un changement de type, les données correspondantes sont corrigées dans toute la structure. Auparavant, nous devions modifier à grands frais tous les Schémas des connexions, les listes Excel, etc.
Les clients ont également de plus en plus besoin de la clé de l'installation. Elle peut par exemple être importée dans la plateforme Siemens Desigo CC et y être réutilisée pour la gestion des bâtiments. "La clé d'installation fait de plus en plus souvent partie du cahier des charges", explique Martens. "Dans le cas du projet de la clinique, nous arriverons probablement jusqu'à 2500 points de données".
Et Protec a également négocié des projets avec encore plus de points de données. Rolf Martens : "Aujourd'hui, cela représente déjà environ 60 pour cent des clients pour lesquels la clé de l'installation joue un rôle important dès le départ. Eplan Preplanning nous offre ici la possibilité d'établir des coûts détaillés pour le client et une base d'argumentation si les coûts changent."
Les prix ne figurent certes pas dans le Data Portal d'Eplan, mais toutes les autres données techniques des composants pour la planification des installations y figurent. Dans le cloud, Armin Schwarze peut sélectionner les composants adéquats parmi plus d'un million d'enregistrements de centaines de fabricants et les placer dans son projet.
Les données des différents appareils de terrain, comme les sondes d'ambiance, peuvent ensuite être appelées dans Preplanning. Schwarze voit quelles valeurs de mesure doivent être utilisées pour l'installation spécifique ou quel signal de régulation est traité à l'aide des différents tableaux de bord. "Ces informations permettent également au programmeur de savoir comment il doit aligner sa programmation, sa mise à l'échelle, etc.
Sans cela, il devait toujours chercher, ce qui représentait un travail supplémentaire considérable", explique Schwarze. Il arrive aussi souvent que quelque chose change lors de la planification de l'installation, par exemple qu'une sonde d'ambiance devienne une sonde d'humidité. Armin Schwarze : "Un clic de souris suffit pour modifier les plages de mesure et le schéma des connexions original. Cela facilite énormément les choses".
Créer des étiquettes avec le code QR
En outre, Eplan permet d'attribuer une étiquette avec un code QR à chaque appareil de terrain de l'installation. Protec Technologies utilise également cette fonction. D'une part, on peut ainsi proposer au client une recommandation de maintenance en texte clair sur l'étiquette, d'autre part, on donne au client, par exemple, par le biais du code QR, des fiches techniques qui se trouvent dans le propre cloud de Protec.
Le client dispose ainsi de l'ensemble de ses documents d'inventaire et de ses schémas de connexions en ligne. Schwarze l'illustre : "Si jamais il n'y a pas de schéma des connexions dans une Armoire de distribution - que le client reçoit cependant toujours sous forme papier -, il scanne le code QR et peut télécharger le schéma des connexions en ligne et a alors toutes les informations à disposition".
Et Rolf Martens ajoute : "Si l'un de nos monteurs est sur place pour l'entretien et qu'il se rend compte que quelque chose ne va pas avec une sonde d'ambiance, il peut l'enregistrer, le mettre immédiatement dans le cloud et ainsi l'ajouter directement comme pièce de rechange sur la liste de commande." Cela simplifie considérablement la maintenance. En outre, on réfléchit déjà à ce stade et à la mise en place d'un service d'application sur la base du code QR. D'une part pour garantir au client une meilleure vue sur les appareils de terrain utilisés lors de la planification préalable, d'autre part pour lui faciliter la commande de pièces de rechange après la construction de l'installation. "Si nous utilisons correctement cette continuité, par exemple avec le code QR de la documentation jusqu'au service après-vente, cela ouvre des possibilités fantastiques. Nous pouvons ainsi générer de nouveaux domaines d'activité et nous rendre plus compétitifs", explique le directeur Martens. Les premiers tests avec l'application sont déjà en cours chez Protec.
Rolf Martens et Armin Schwarze réfléchissent déjà aux prochaines étapes de leur stratégie de bout en bout avec Eplan : La connexion de leur solution ERP à la ERP/PDM Integration Suite d'Eplan, afin d'échanger directement des données d'entreprise telles que les coûts, les prix, etc. Rolf Martens : "Cela nous faciliterait énormément la gestion des ordres et des avenants, le calcul des centres de coûts et le post-calcul".
