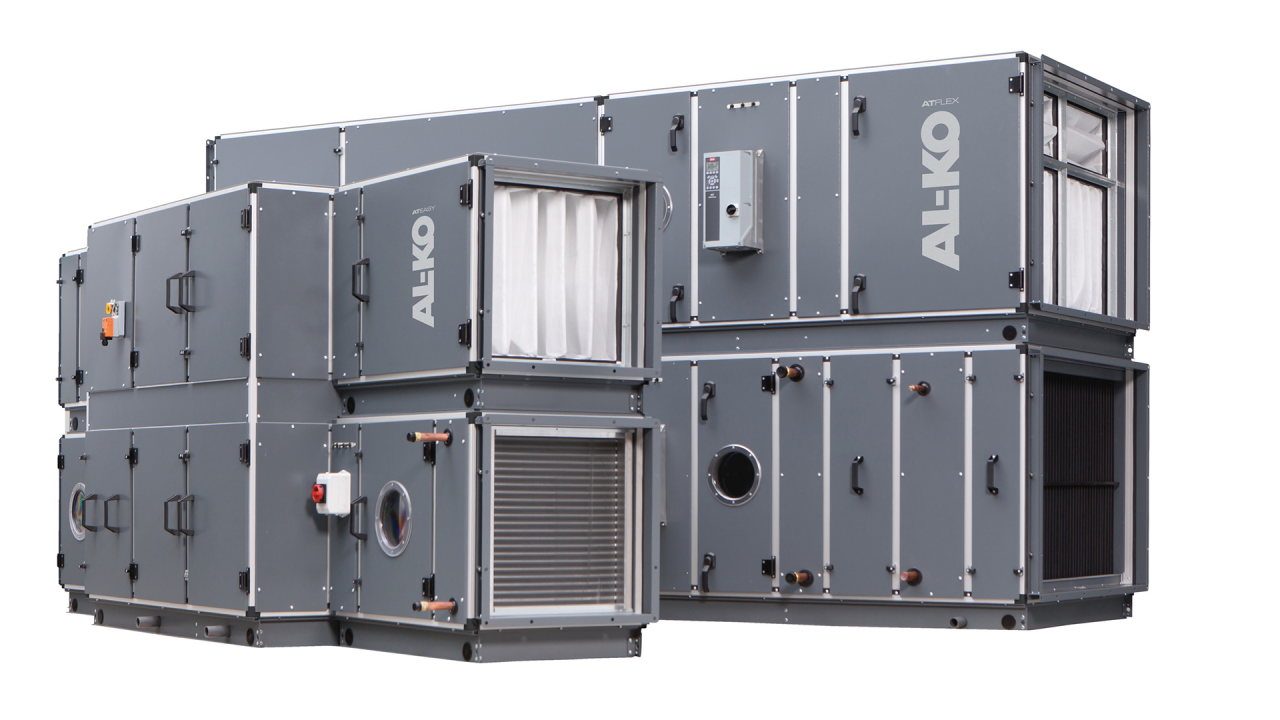

AL-KO THERM GMBH : environ 5000 installations individuelles par an

Comme chacune des 5000 installations est conçue et projetée individuellement en "quantité unique" pour répondre aux exigences respectives, il existe un processus d'ingénierie bien rodé. Au centre de ce processus se trouve le logiciel de développement "Klim@Soft" propre à AL-KO pour la construction mécanique. Nico Frühinsfeld, chef de projet responsable de la technique MCR : "Klim@Soft est l'outil leader et est relié aussi bien à Eplan Electric P8 pour la construction électrique qu'à SAP pour les fonctions commerciales".

Alors qu'il existe donc depuis longtemps un processus continu dans ce domaine, ce n'était pas le cas il y a encore un an pour la technique de mesure et de régulation. Cette branche comprend l'ensemble de la régulation et de la surveillance de toutes les fonctions telles que le débit d'air, la température et l'humidité, ainsi que la position de nombreuses vannes et clapets, et c'est au client de décider s'il veut se procurer une régulation intégrée chez AL-KO Therm ou sur place auprès d'un intégrateur de système. Nico Frühinsfeld, chef de projet, décrit le flux de travail : "Le planificateur spécialisé détermine tous les paramètres nécessaires et nous fait parvenir la demande d'installation via une entreprise d'installation.

Nous sommes très intéressés par le fait de proposer notre technologie de régulation AL-KO - en abrégé ART - avec l'installation. Cependant, les branches, dont fait partie la technique MSR, font souvent l'objet d'un appel d'offres séparé, ce qui nous permet de mettre en œuvre des installations sans technique MSR."

En tant que fournisseur de systèmes, AL-KO THERM a toutefois l'ambition de livrer le plus grand nombre possible d'installations équipées de la technique MSR. Des réticences au niveau de la distribution s'y sont toutefois opposées : MSR est trop complexe pendant la phase d'offre dans les projets pour répondre à l'exigence d'offres rapides, d'autant plus qu'il est souvent possible de proposer les installations sans technique MSR. C'est pourquoi les responsables ont eu envie d'automatiser l'étude de projet de la technique de mesure et de régulation.

La première idée à ce sujet est née dès 2010 - et a été rapidement abandonnée : Le développement en interne d'un Configurateur semblait certes réalisable, mais trop coûteux, d'autant plus qu'un tel système doit être entretenu en permanence. Finalement, c'est une visite sur un salon à l'automne 2014 qui a relancé le projet "Configurateur". Alors que ses collègues du bureau d'études discutaient d'un projet concret avec un expert Eplan, Nico Frühinsfeld a regardé autour de lui sur le stand et a découvert Eplan Engineering Configuration, ou EEC.

Cette solution - comme il s'est rapidement avéré - répondait à toutes les exigences de base d'AL-KO en matière de Configurateur et peut également être utilisée de manière excellente parce qu'AL-KO travaillait déjà avec Eplan Electric P8. La technique MSR a donc pu être intégrée facilement dans le processus continu. C'est pourquoi l'EEC a été implémenté par la suite en fonction des conditions individuelles.

Ce module, qui permet une configuration largement automatisée de la technique MCR, est connecté à la fois à Eplan Electric P8 et à Klim@Soft - et donc aussi à SAP - et donc parfaitement intégré dans le processus continu. Cela crée les conditions d'un processus de conception de MCR nettement simplifié. Nico Frühinsfeld : "Dans notre variante, l'EEC prend en charge bien plus de tâches que la "simple" configuration. Il est utilisé pour tous les processus de régulation, et avec la planification MSR, aussi bien le Schéma des connexions que la nomenclature sont créés automatiquement". Pour les experts en MCR d'AL-KO THERM, il était très important que la configuration soit aussi simple que possible : "Notre branche est toujours axée sur la construction de machines, les utilisateurs de l'EEC n'ont pas besoin d'être des experts en MCR".

Le Configurateur "lit", à partir des éléments sélectionnés par le concepteur et de la logique qui les sous-tend, quels sont les circuits de réglage à boucle fermée et les éléments nécessaires à MSR. Il reconnaît donc si, par exemple, une régulation de l'humidité doit être prévue ou non. Bien entendu, l'utilisateur peut également définir les types de régulation respectifs et les déterminer plus précisément. Une liste d'accessoires permet de sélectionner des options d'un simple clic - le système intègre ensuite le supplément dans la construction de la technique électrique et MCR.

Lorsque le Configurateur transmet ensuite le schéma MCR à Klim@Soft en tant que système principal, la liste des câbles est déjà incluse en plus du schéma des connexions. Klim@Soft transmet à son tour le plan MSR à SAP, à partir duquel les pièces nécessaires peuvent être préparées ou commandées. À ce stade, les coûts des composants MCR sont également déjà transparents.

Ce processus continu permet aux planificateurs de travailler beaucoup plus rapidement. Nico Frühinsfeld : "Avant, la technique de MSR était clairement un Frein dans notre planification de projet. Maintenant, la planification est non seulement beaucoup plus rapide, mais elle est aussi fiable et sans erreur". Cela vaut également pour les applications spéciales qui sont planifiées selon des réglementations particulières, par exemple pour la protection contre les explosions, l'industrie pharmaceutique, les hôpitaux et pour la technique navale : les bateaux de croisière sont également climatisés avec des installations d'AL-KO Therm.

Entre-temps, 100 des 1000 utilisateurs actifs de Klim@Soft ont été formés à l'utilisation du Configurateur - ils n'ont pas tous des tâches dans le domaine du MCR. Les commerciaux internes et externes l'utilisent sur des terminaux fixes et mobiles. Il existe diverses versions linguistiques. Le jeu de caractères habituel en Chine est également pris en charge, car AL-KO THERM a sa propre production en Chine. Comme c'est la version web de l'EEC qui est utilisée, personne ne doit se soucier des mises à jour : Le système s'actualise de lui-même du point de vue de l'utilisateur.

La question qui s'impose toujours en matière d'automatisation est la suivante : Quel est le potentiel d'économies ? Chez AL-KO, cette question n'est pas à l'ordre du jour. Nico Frühinsfeld : "Nous voulions augmenter la part des installations que nous projetons avec la technique MSR, et nous y sommes parvenus."

Les responsables d'AL-KO THERM voient d'autres avantages dans la plus grande précision de la planification et la transparence des coûts, garantie par la connexion à Klim@Soft et SAP. La collaboration avec Eplan a également convaincu. Il n'est donc pas surprenant qu'AL-KO ait d'autres projets avec le Configurateur. Nico Frühinsfeld : "Nous pouvons très bien imaginer que les concepteurs configurent aussi automatiquement des paramètres pour nos systèmes de régulation avec le système. La régulation de l'installation serait alors paramétrée directement à partir de SAP."

Nico Frühinsfeld, responsable chez AL-KO THERM de la technique MCR et de l'introduction du Configurateur sur la base de l'EEC : "Avant, la technique MCR était clairement un frein dans notre planification de projet. Maintenant, la planification est non seulement beaucoup plus rapide, mais elle est aussi fiable et sans erreur."

Alexander Saumer, responsable chez AL-KO THERM de la technique MCR et de l'introduction de l'ART (AL-KO Regelungs-Technologie) : "Sans Configurateur, il serait impossible de penser à la conception d'un système de régulation efficace à tous points de vue."

Benedikt Wiedemann, responsable de la conception électrotechnique chez AL-KO THERM : "Le Configurateur aide à multiplier ma force de travail, ce qui me permet de me concentrer sur la maintenance des macros de conception et leur développement."
