Une planification amont plus performante pour répondre à toutes les exigences sectorielles

Avant d’aborder la planification détaillée de l’électrotechnique, la planification amont joue un rôle clé dans de nombreux secteurs industriels — en particulier dans les domaines de l’énergie, de la technique du bâtiment ou de l’industrie de process. Eplan Preplanning 2027 intègre de nombreuses évolutions permettant une planification amont plus rapide et plus simple, tout en prenant en charge la quasi-totalité des exigences spécifiques aux différents secteurs.

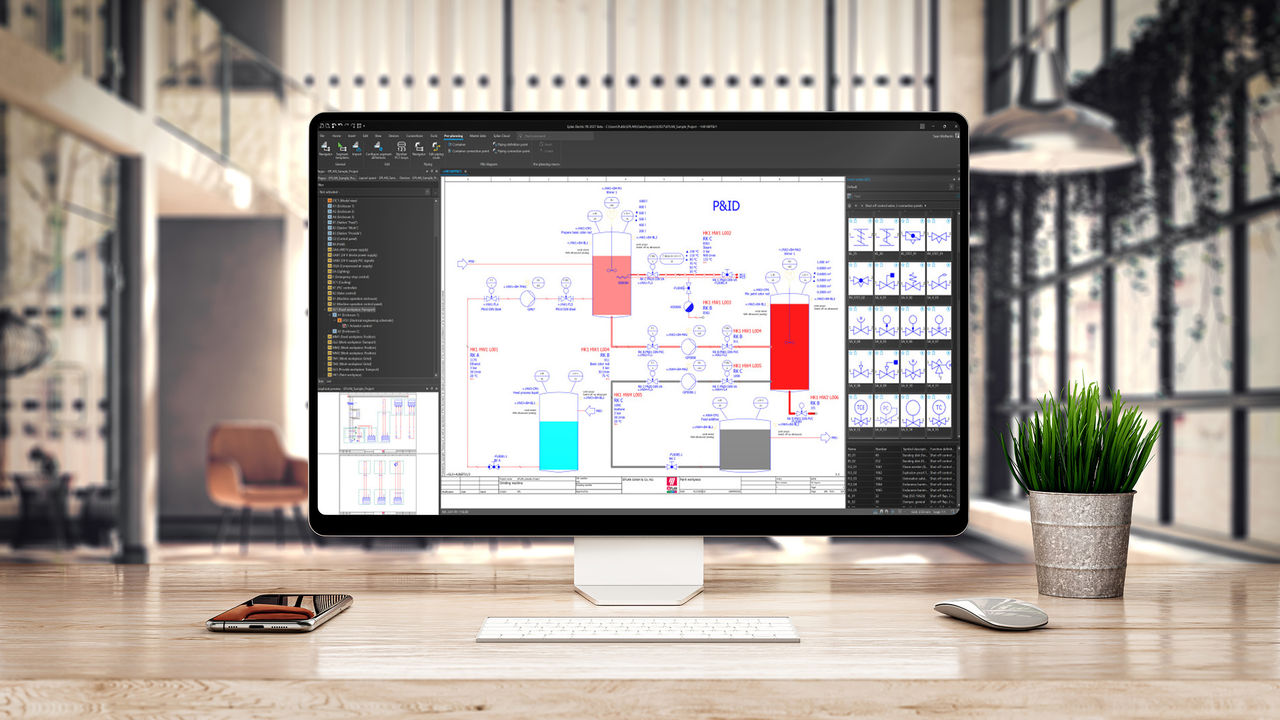

À l’avenir, les variantes de macros dans les schémas P&ID pourront par exemple être remplacées facilement via un clic droit. Le logiciel proposera également un nouveau dialogue pour la gestion des objets de planification spécifiques au P&ID et demandera automatiquement, lors du remplacement d’une macro, quel statut doit être attribué aux points de mesure concernés.

Naturellement, la nouvelle version augmente encore le degré d’automatisation de la planification, améliorant ainsi le confort d’utilisation. Cela inclut notamment l’alignement automatique des symboles le long des lignes Auto-Connect — horizontalement ou verticalement — ainsi que la représentation automatique des directions de flux au moyen de flèches. De plus, le positionnement manuel des symboles aux intersections de conduites devient superflu : le logiciel affiche désormais ces croisements automatiquement, conformément aux normes.

À l’avenir, les renvois croisés pourront être attribués séparément pour chaque discipline — électrique, pneumatique et P&ID — directement au cours de la planification.

Plus de puissance dans la gestion des articles

Quel moteur offre quelle puissance et s’intègre le mieux à mon projet ? Grâce au nouveau dialogue de la gestion des articles dans Eplan Electric P8, les différences entre deux ou plusieurs articles peuvent être comparées rapidement, permettant ainsi d’identifier aisément l’article le plus adapté. La synchronisation d’articles identiques, mais présentant des informations différentes entre le projet et la base de données articles, devient elle aussi beaucoup plus simple. Un nouveau dialogue garantit à cet égard clarté, cohérence et visibilité optimales de vos données.

Et puisqu’il est question de rapidité : dans la nouvelle version, les informations relatives aux articles liés sont disponibles immédiatement. Les composants associés peuvent désormais être affichés et reliés directement les uns sous les autres dans l’arborescence de la gestion des articles.
Un article n’est plus commercialisé ou disponible ? Afin de garantir un remplacement fluide lors de la conception dans Eplan Electric P8, les utilisateurs de la version 2027 peuvent afficher la mise à jour directement dans le navigateur de nomenclatures et accéder immédiatement à l’article de remplacement approprié.

Éditeur graphique étendu pour plus d’organisation et de visibilité

Vous travaillez avec des tags lors de la création de schémas électriques ? Alors la prochaine version saura vous séduire. Dans le centre d’insertion d’Eplan Electric P8, une gestion intuitive des tags sera désormais disponible, allant bien au-delà de la simple création et sélection de tags telle qu’elle existait jusqu’à présent. Grâce au nouveau dialogue, vous bénéficiez à tout moment d’une vue d’ensemble complète de vos tags et pouvez les organiser facilement.
Quels tags sont déjà utilisés, où et combien de fois ? Et quels objets leur sont associés ? Les nouvelles options de gestion offrent une transparence maximale sur les tags nouveaux comme existants, ainsi qu’une grande liberté d’action : créer, attribuer, supprimer, renommer, regrouper, exporter ou importer des tags — tout est possible depuis un point central, sans longues recherches.

Qu’est-ce qui fait exactement partie d’un composant ou d’une macro ? Dans la nouvelle version, vous profitez également, au sein du centre d’insertion, d’une richesse d’informations et d’une meilleure visibilité sur vos articles. L’aperçu ne se limite plus au composant sélectionné, mais affiche et visualise également l’ensemble des éléments associés et des gabarits fonctionnels — par exemple tous les contacts d’un disjoncteur moteur. Vous pouvez ainsi « naviguer » dans vos articles et identifier en un coup d’œil ce qui s’y cache.
