G. Klampfer : L'ingénierie automatisée maximise la productivité

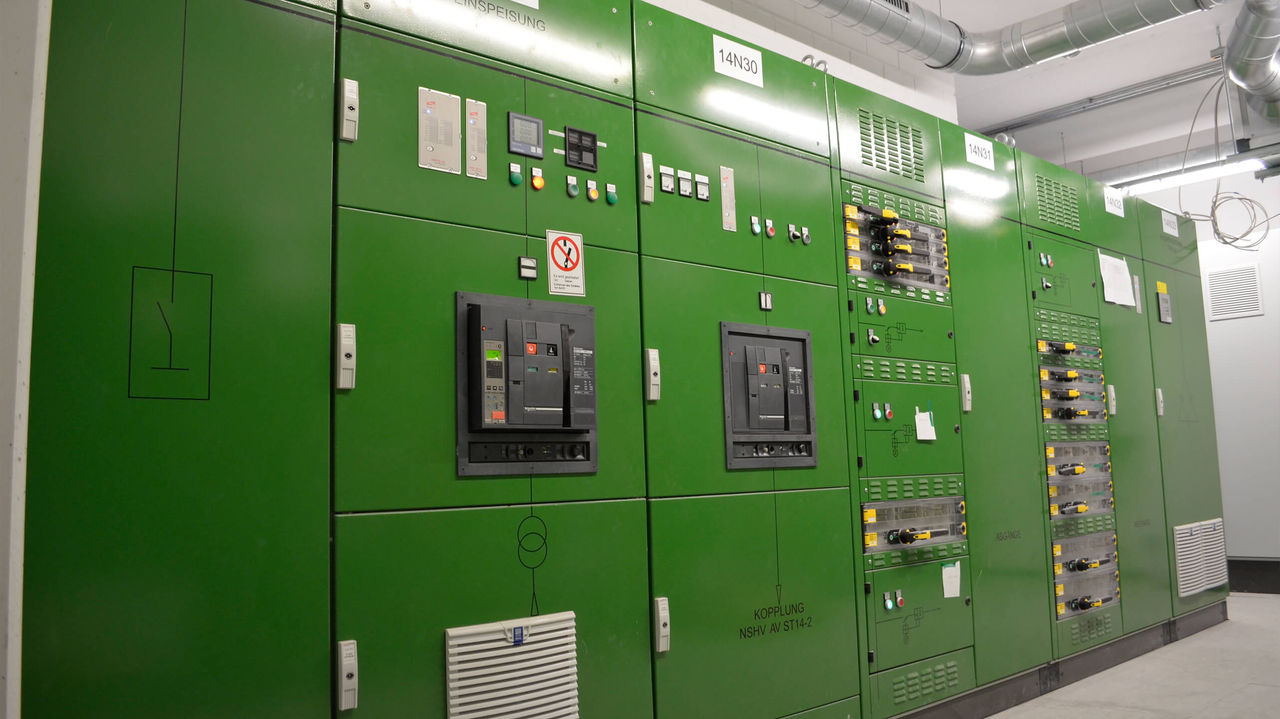

Sur les presque 1.000 employés dans le monde, environ 250 travaillent au siège de Leonding (Haute-Autriche), dont une cinquantaine dans la construction de tableaux de distribution. "Avec des tableaux de distribution jusqu'à 6300 A, nous couvrons toute la palette des équipements électrotechniques des bâtiments", explique Roman Reigl. Cet électricien d'entreprise de formation est entré chez Klampfer en 2000 et est aujourd'hui chef d'équipe en ingénierie. "Nous fabriquons nos tableaux de distribution en très petites séries, jusqu'à la taille de lot 1, à raison d'environ 30 à 50 % pour nos propres projets, le reste étant de la sous-traitance."

Pour les armoires de distribution de ses installations de commutation et de distribution d'énergie, Klampfer s'appuie presque exclusivement sur les produits de Rittal. L'entreprise est un partenaire certifié du Fabricant du groupe Friedhelm Loh pour la gamme de produits modulaires Ri4Power en technique de montage à gain de temps, qui permet de monter très efficacement des systèmes de distribution d'énergie jusqu'à 6 300 A.

D'une manière générale, la construction de tableaux de distribution chez Klampfer se déroule avec une très grande efficacité. L'atelier dispose, outre d'une machine d'usinage du cuivre et d'une installation de pliage, de deux centres d'usinage d'armoires de distribution à commande numérique.

Dans le domaine de la conception électrique, Klampfer utilise depuis toujours les logiciels leaders du marché d'Eplan. Cela commence dans le domaine du chauffage, de la climatisation, de la ventilation et des installations sanitaires (HKLS) avec la solution logicielle IAO Eplan Preplanning. Celle-ci permet, dans le domaine de l'automatisation des bâtiments, de procéder tout d'abord à la conception de base de l'automatisation de la climatisation, avant de définir, dans l'ingénierie de base, les appareils et les techniques d'automatisation nécessaires.

Avec Eplan Preplanning P&ID, les experts en technique du bâtiment créent des aperçus graphiques des installations (P&ID). Sur cette base, la création des schémas électriques est hautement automatisée grâce à l'utilisation de macros attribuées. "Outre la réduction considérable de la charge de travail, nous bénéficions d'une continuité totale des données", explique Roman Reigl. "Ces deux éléments nous aident à maintenir les coûts à un niveau compétitif tout en conservant une qualité de projet élevée."

Eplan Electric P8 pour la création des schémas, les concepteurs électriques utilisent également Eplan Pro Panel Professional pour la construction virtuelle d'armoires en 3D. Sur la base des schémas des connexions issus de leur propre conception électrique ou, dans le cas de la sous-traitance, du client, ils commencent par créer un modèle 3D de presque chaque tableau électrique.

"La création d'un jumeau numérique dans Eplan Pro Panel facilite considérablement la conception et la construction de tableaux de distribution et de systèmes de distribution de courant", confirme Roman Reigl. "Outre la prévention des collisions et la détermination aisée des longueurs de câbles par le biais du câblage virtuel, le module cuivre et l'interface directe avec l'usinage de tôles CN apportent notamment des gains d'efficacité considérables". Notamment parce que la machine d'usinage CN place automatiquement les trous et les découpes sur la base des données d'Eplan Pro Panel, celles-ci entraînent une réduction massive des temps d'usinage tout en évitant les erreurs. Cela contribue largement à la pérennité du site de fabrication d'armoires électriques de Klampfer en Autriche.

La visualisation au moyen d'Eplan View dans l'atelier d'armoires électriques contribue également à éviter les erreurs. Non seulement il est beaucoup plus facile de naviguer dans un projet que dans des documents papier qui font souvent des centaines de pages, mais les plans affichés à partir d'Eplan Electric P8 et d'Eplan Preplanning sont toujours à jour et approuvés. Cela permet d'éviter les erreurs et les fautes. Les moyens de production peuvent être recherchés très rapidement et confortablement. À condition de disposer des droits d'utilisateur nécessaires, Eplan View donne accès à toutes les informations du Projet en cours. Pour l'avenir, il est envisagé de passer à la solution cloud Eplan eView, qui élargit les possibilités, notamment au redlining.

Toujours à la recherche de moyens d'améliorer encore l'efficacité de l'ingénierie et d'offrir ainsi un avantage aux clients, Roman Reigl est tombé sur Eplan Cogineer lors d'une visite au salon. Ce logiciel permet la création automatisée de schémas d'interrupteurs et de fluides sur la base de macros Eplan. Pour ce faire, Eplan Cogineer se partage en deux espaces de travail avec des tâches différentes : "Dans le Designer, il est possible de créer un ensemble de règles de manière intuitive et rapide. Le Project Builder permet de générer les schémas électriques", explique Oliver Bitter, Business Sales Manager Automated Engineering chez Eplan. "Pour l'utilisateur, Eplan Cogineer génère automatiquement une interface utilisateur sans programmation supplémentaire". En outre, les données de planification spécifiques à la commande peuvent également être importées à partir d'étapes de processus en amont.

"Dès la présentation au salon, j'ai su que le logiciel nous convenait", explique Roman Reigl pour décrire sa première impression. "Avec Eplan Cogineer, il est possible de remplacer la copie et la modification de pièces de circuit similaires, qui étaient habituelles auparavant, par une génération automatisée à partir d'un système modulaire". Cela réduit considérablement le temps nécessaire et élimine les possibilités d'erreurs. De plus, il n'est pas nécessaire d'avoir des connaissances approfondies en électrotechnique pour travailler avec le Project Builder, de sorte que l'outil peut également être utilisé ultérieurement pour la conception dans la phase d'offre. "Il n'a pas été difficile de convaincre la direction du bien-fondé de l'investissement", rapporte Roman Reigl. "Bien que je n'aie supposé que 60 à 70 % de pièces identiques, le calcul du retour sur investissement a donné un amortissement en moins de deux ans."

En réalité, le facteur de répétition est toutefois beaucoup plus élevé pour les installations de distribution d'énergie. Bien que celles-ci présentent plus de 3,8 millions de variantes de circuits théoriques, elles contiennent toujours des alimentations, des départs, des barrettes de sectionnement ou des composants de commande similaires. Considérés comme des blocs pouvant être placés de manière automatisée à l'aide de Cogineer, ils représentent 85 à 95 % du schéma électrique. C'est pourquoi l'utilisation d'Eplan Cogineer chez Klampfer s'est d'abord faite dans ce domaine.

Il n'y a pas de quoi pavoiser : Avant que Klampfer puisse réaliser des gains d'efficacité grâce à la génération automatisée de schémas électriques avec Eplan Cogineer, un travail préparatoire était nécessaire. Il existait déjà un certain nombre de macros, mais pas pour tout et pas toujours dans la qualité appropriée, et il a bien sûr fallu créer l'ensemble des règles pour le Project Builder.

Depuis qu'un collaborateur a effectué les travaux préparatoires en seulement huit semaines, Klampfer utilise Eplan Cogineer pour créer les schémas des connexions pour les distributions principales basse tension. Le calcul du court-circuit ou le schéma à une ligne permet de déterminer quels composants doivent être montés. Le Project Builder est alimenté avec ces données. Après la génération automatique du schéma de câblage, les composants de commande pour la connexion et la commande des disjoncteurs sont ajoutés de manière conventionnelle dans Eplan Electric P8.

"Le travail avec Eplan Cogineer a parfaitement fonctionné dès le début et a permis d'accélérer considérablement l'ingénierie", rapporte Roman Reigl. "Auparavant, nous comptions environ trois jours pour la création d'un schéma électrique par distribution principale basse tension, alors qu'avec Eplan Cogineer, il ne faut aujourd'hui que cinq heures à un collègue pour le faire."

Cela n'a pas seulement un effet bénéfique sur le calcul des coûts, mais, avec la réduction de la probabilité d'erreurs, cela améliore également la disponibilité des installations, qui sont pour la plupart spécifiques aux clients. "Dès que nous pourrons libérer un collaborateur pour les travaux préparatoires dans le cadre de nos activités quotidiennes florissantes, nous prévoyons de passer à l'étape suivante en faisant également passer les sous-répartiteurs à l'ingénierie plus efficace avec Eplan Cogineer", déclare Roman Reigl en se projetant dans l'avenir. "Avec chaque branche supplémentaire que nous pouvons ainsi représenter, nous profitons encore plus de ce logiciel génial."

G. Klampfer Elektroanlagen GmbH est active dans le domaine de l'équipement technique des bâtiments (TGA). Fondée en 1985 en tant qu'entreprise individuelle, Klampfer est opérationnelle dans plus de 35 pays avec huit entreprises associées et emploie près de 400 personnes, dont environ 250 au siège social de Leonding (Haute-Autriche). L'entreprise réalise un chiffre d'affaires annuel d'environ 80 millions d'euros, dont 60 % à l'exportation dans le monde entier.
