Progettazione dell'automazione industriale: dal concept alla messa in servizio

Progettare un sistema di automazione non significa semplicemente disegnare un quadro o scrivere un programma PLC: vuol dire governare un percorso strutturato che parte dall'analisi dei requisiti e arriva fino alla messa in servizio, passando per la definizione del processo, lo schema elettrico, il dimensionamento dell'hardware di controllo e la realizzazione fisica del quadro. In questa guida operativa ripercorriamo l'intero workflow della progettazione automazione industriale fase per fase, mostrando quali attività compongono ciascuno step, quali decisioni tecniche vanno prese e in che modo un software di progettazione automazione supporta il progettista lungo tutto il flusso.

L'obiettivo è offrire un riferimento chiaro e completo a chi si occupa di progettazione sistemi di automazione industriale e di progettazione quadri elettrici per l'automazione, evidenziando come un approccio integrato e orientato ai dati renda il processo più rapido, ripetibile e affidabile, dalla prima specifica fino al collaudo in campo. Un metodo che oggi è parte integrante della moderna tecnologia dell'automazione.

Ogni progetto di automazione nasce da una fase di analisi che traduce le esigenze del committente in specifiche tecniche misurabili. In questo step si raccolgono i requisiti funzionali e prestazionali dell'impianto: cicli di lavoro, grandezze da controllare, vincoli di sicurezza, normative applicabili e condizioni ambientali.

È il momento in cui si definisce l'architettura di massima del sistema e si stabiliscono le scelte di fondo, come il livello di automazione, la filosofia di controllo e i criteri di interfacciamento con le altre parti dell'impianto. Una raccolta requisiti accurata è ciò che evita le revisioni a cascata nelle fasi successive: errori o ambiguità non risolti qui si propagano lungo tutto il flusso, moltiplicando costi e tempi. Strumenti di pre-pianificazioneconsentono già in questa fase di strutturare i dati in modo coerente, creando le basi informative che alimenteranno l'intera progettazione sistemi di automazione industriale.

Una volta fissati i requisiti, il progetto entra nella fase di descrizione del processo, in cui si formalizza che cosa l'impianto deve fare e con quali apparecchiature. Lo strumento cardine di questo step è il P&ID (Piping and Instrumentation Diagram), il diagramma che rappresenta in modo schematico componenti di processo, strumentazione, attuatori e logiche di misura e regolazione.

Il P&ID non è un semplice disegno: è la prima vista strutturata dell'impianto, da cui discendono le grandezze da misurare, i segnali da gestire e, di conseguenza, il dimensionamento del sistema di controllo. In un ambiente di progettazione automazione industriale orientato ai dati, le informazioni inserite nel P&ID non restano confinate nel diagramma di processo, ma vengono riutilizzate nelle fasi successive: ogni strumento dichiarato qui diventa un riferimento coerente per lo schema elettrico e per la lista dei segnali, eliminando il doppio inserimento dei dati e i disallineamenti tra disciplina di processo e disciplina elettrica.

Con il processo definito, si passa alla progettazione dello schema elettrico, il cuore tecnico del sistema di automazione. Qui si traducono le funzioni di processo in circuiti reali: alimentazioni, comandi, sicurezze, gestione di motori e attuatori, distribuzione dei segnali da e verso il campo. In un approccio orientato ai dati, ogni componente disegnato non è un simbolo grafico ma un oggetto intelligente, dotato di codice articolo, dati nominali e collegamenti logici tracciati automaticamente tra i fogli. Questo consente di generare in modo coerente la distinta materiali, le morsettiere e i piani dei cavi, e di mantenere il progetto sempre allineato a ogni modifica.

È in questa fase che la qualità della progettazione quadri elettrici per l'automazione si gioca davvero, perché uno schema costruito su un database solido riduce errori, semplifica le revisioni e diventa la base affidabile per il dimensionamento dell'hardware di controllo e per tutte le lavorazioni successive.

Definito lo schema funzionale, il progetto entra nel dimensionamento del sistema di controllo. A partire dalla lista dei segnali derivata dalle fasi precedenti, si determina il numero e la tipologia di ingressi e uscite necessari, distinguendo tra segnali digitali e analogici e tenendo conto di riserve per future espansioni. Su questa base si seleziona il PLC più adatto in termini di capacità di calcolo, moduli I/O, bus di campo supportati e protocolli di comunicazione verso strumentazione, azionamenti e sistemi di supervisione.

L'architettura I/O non è una scelta isolata: incide direttamente sulla topologia del quadro, sul cablaggio e sulla scalabilità dell'impianto. In un software di progettazione automazione integrato, la configurazione hardware del PLC e l'assegnazione degli I/O restano sincronizzate con lo schema elettrico, così che ogni indirizzo, modulo e segnale sia coerente tra ambiente di progettazione del controllo e documentazione elettrica, senza ricostruzioni manuali soggette a errore.

Con lo schema elettrico e l'hardware di controllo definiti, la progettazione passa dal piano logico a quello fisico: la costruzione del quadro. In questa fase i componenti dichiarati nello schema vengono disposti tridimensionalmente sulla piastra di montaggio, dimensionando canaline, guide DIN, barre e spazi di rispetto necessari alla dissipazione termica e alla manutenzione. Lavorare in un ambiente 3D consente di costruire il gemello digitale del quadro e di verificare ingombri, distanze e percorsi dei cavi prima della realizzazione fisica, intercettando interferenze e criticità quando correggerle ha ancora un costo minimo.

Da questo modello derivano dati immediatamente utili alla produzione: le lunghezze esatte dei cavi, le forature e le lavorazioni della piastra, le distinte di montaggio. La progettazione quadri elettrici per l'automazione diventa così un processo ripetibile e documentato, in cui la coerenza tra schema, layout e quadro reale è garantita dal modello dati e non dall'esperienza del singolo cablatore.

L'ultima fase chiude il percorso che dal concept porta all'impianto funzionante. I dati di cablaggio generati dal modello, ovvero connessioni, sezioni, lunghezze e numerazione dei conduttori, alimentano direttamente la fase produttiva: macchine per la lavorazione della piastra, sistemi di confezionamento dei cavi e istruzioni di montaggio digitali guidano l'officina riducendo tempi ed errori. Quando la progettazione è orientata ai dati, l'operatore non deve reinterpretare lo schema, ma segue informazioni univoche derivate dal progetto, con piena tracciabilità di ogni collegamento. Conclusa l'assemblaggio, si entra nella messa in servizio: verifica dei circuiti, test funzionali, collaudo delle logiche PLC e taratura della strumentazione.

Disporre di documentazione coerente e aggiornata, generata automaticamente lungo tutte le fasi precedenti, rende questa fase più rapida e affidabile, perché ciò che si trova in campo corrisponde esattamente a quanto progettato. È qui che si misura il valore di un flusso integrato di progettazione automazione industriale: meno discrepanze, diagnosi più veloci e un avviamento dell'impianto sensibilmente più breve.

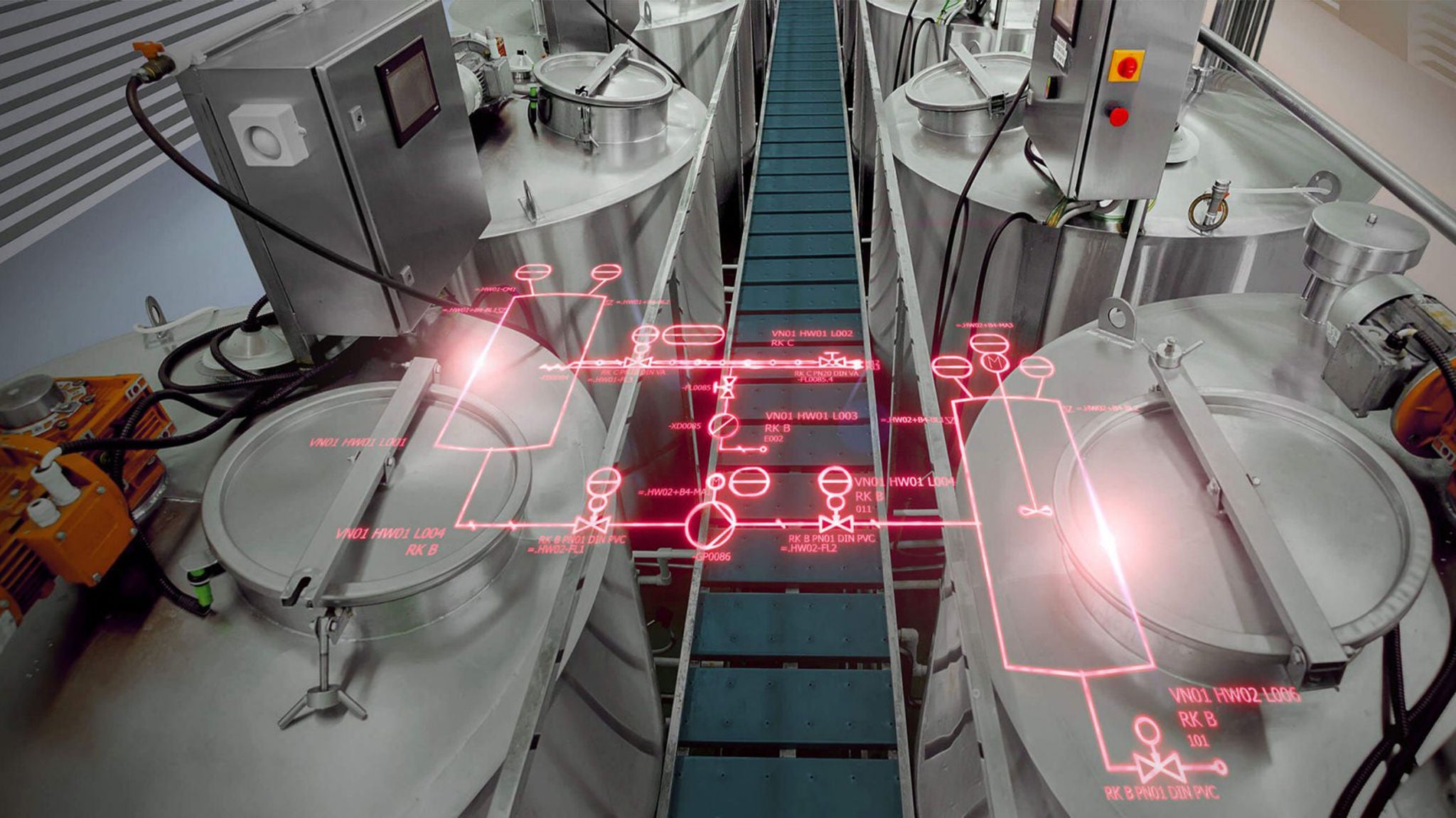

Il valore di un workflow integrato emerge quando ogni fase si appoggia a una piattaforma orientata ai dati, in cui le informazioni inserite all'inizio del progetto accompagnano l'impianto fino alla messa in servizio. Eplan Preplanning supporta le fasi iniziali di analisi dei requisiti e descrizione del processo, strutturando fin dal P&ID i dati che alimenteranno le discipline successive.

Eplan Electric P8 governa lo schema elettrico funzionale e il dimensionamento del PLC, con ogni componente collegato a un database e con la configurazione degli I/O sempre sincronizzata.

Eplan Pro Panel porta la progettazione del quadro nel 3D, costruendo il gemello digitale prima della realizzazione fisica, mentre Eplan Smart Production collega il progetto direttamente alla produzione, dal cablaggio alle istruzioni di montaggio digitali. Il risultato è una tecnologia dell'automazione realmente continua, in cui i dati non si perdono mai tra una fase e l'altra.

Vuoi impostare la tua progettazione dell'automazione industriale su un flusso integrato e orientato ai dati? Contatta i nostri specialisti Eplan e richiedi una consulenza personalizzata.
