Eplan Smart Production: Intuitiv montieren und clever verdrahten im Schaltschrankbau

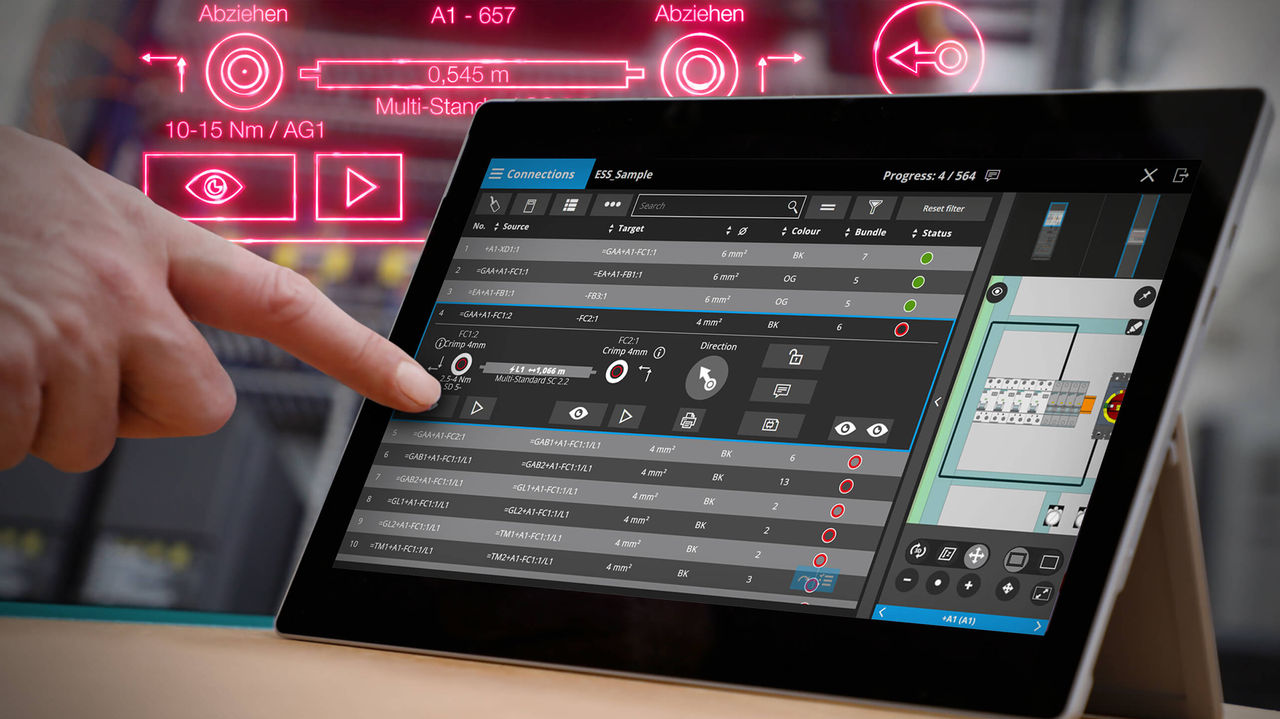

Eplan Smart Production ist ein Assistenzsystem für Mitarbeiter in der Schaltschrankfertigung: Mithilfe von Checklisten werden Werker durch einzelne Prozesse der Komponentenmontage und Schaltschrankverdrahtung geführt. Das System stellt dabei die im jeweiligen Arbeitsschritt notwendigen Informationen bereit. Ein 3D-Modell des Schaltschranks sorgt für ein noch besseres Verständnis, welcher Handgriff aktuell zu tun ist.

Durch das Werker-Assistenzsystem werden die Effizienz in der Fertigung gesteigert und die Komplexität der Aufgabenstellung deutlich gesenkt. Die konsolidierte Darstellung relevanter Informationen ergänzt um nach Bedarf einblendbare zusätzliche Hinweise ersparen langwieriges Suchen in der Projektdokumentation. Das reduziert die Fertigungszeit stark. Gleichzeitig können dank der Montage- und Verdrahtungsanleitung, die aus dem Digitalen Zwilling automatisch generiert wird, neue Kollegen deutlich schneller eingearbeitet werden.

Über die Checkliste wird zudem jeder Schritt direkt am Arbeitsplatz in Werk- und Produktionsstätten dokumentiert. Dadurch besteht im Monitoring-Dashboard volle Transparenz über den Fertigungsfortschritt bei allen Aufträgen.

Ihre Mehrwerte für Schaltschrankbau und -verkabelung

Hilfreiche Informationen für den gesamten Ablauf

Smart Production führt Montagetechniker Schritt für Schritt durch die Installation von Hutschienen, Kabelkanälen und elektrotechnischen Komponenten bis hin zur Verdrahtung. Die Software visualisiert, wo und wie jede Komponente platziert werden muss.

Darüber hinaus können genaue Abmessungen und Bohrbilder im 3D-Modell angezeigt werden. Für die Verdrahtung wird darüber hinaus der exakte Verlegeweg jedes einzelnen Drahtes dargestellt, so dass EMV-Spezifikationen exakt umgesetzt werden können.

Status zur Visualisierung des Projektfortschritts

Eplan Smart Production verfolgt den aktuellen Status einzelner Komponenten oder Drähte nach einem Ampelsystem: Rot ist alles, was noch bearbeitet werden muss, Grün bedeutet „fertig installiert“. Rückfragen zu bestimmten Komponenten oder der Verlegung von Drähten können Techniker über die Kommentarfunktion notieren und per E-Mail oder in einem Statusbericht an die Konstruktionsabteilung weiterleiten. So arbeiten Engineering und Fertigung Hand in Hand.

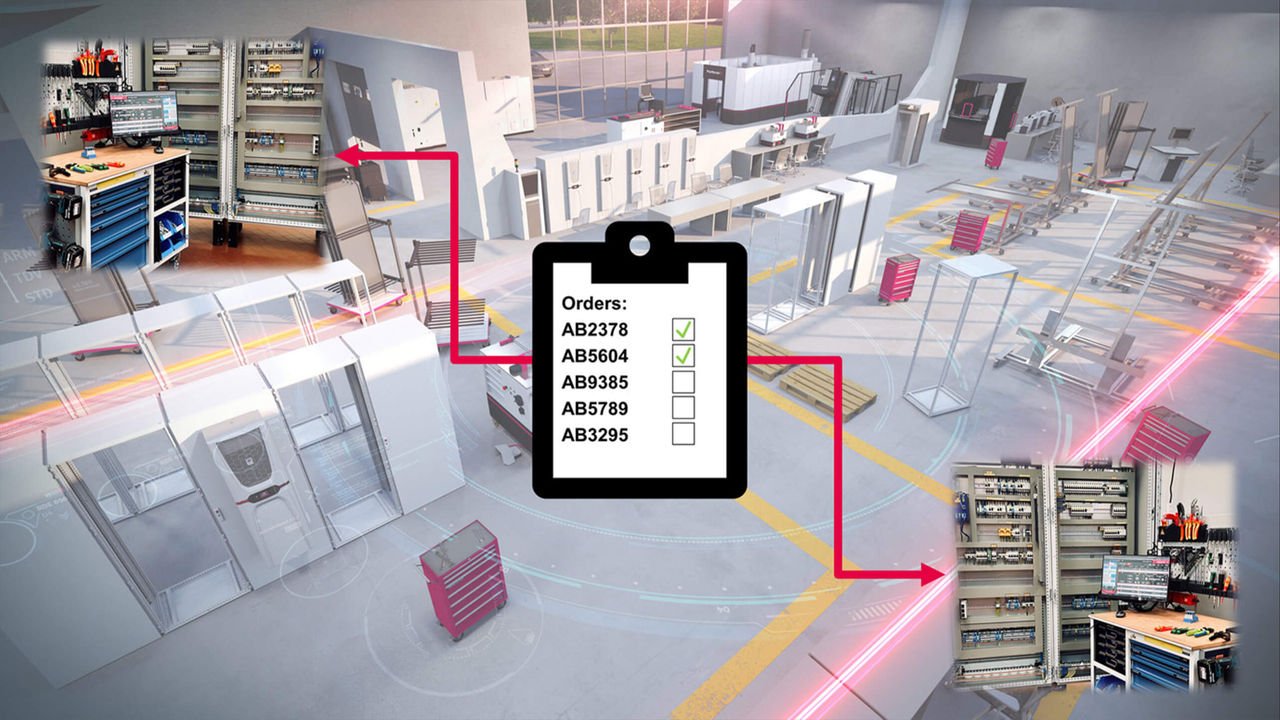

Fertigungsaufträge zentral erstellen und ausgeben

In Eplan Smart Production erstellt, verwaltet und aktualisiert die Produktionsleitung Fertigungsaufträge von einem zentralen Server aus und weist diese den einzelnen Arbeitsplätzen zu. So haben alle Montagetechniker über den Browser Zugriff auf die aktuellen Daten. Die zentrale Übersicht ermöglicht zudem der Leitung stets Übersicht und Kontrolle über den Arbeitsfortschritt.

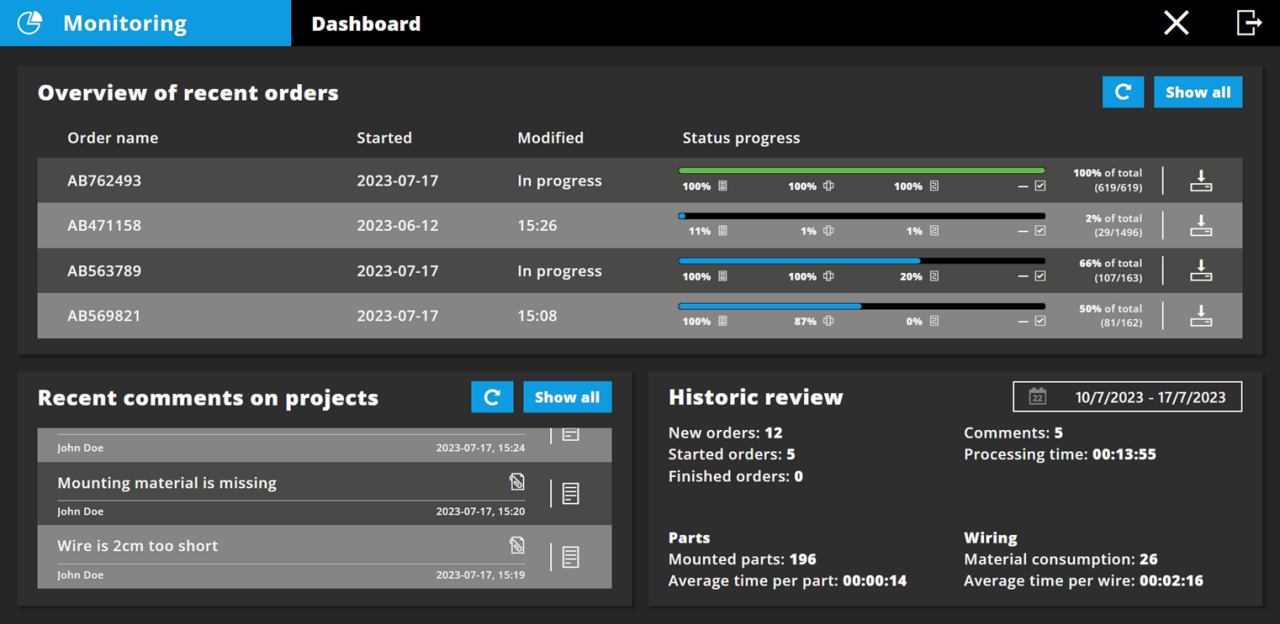

Monitoring für Produktionsleiter

Produktionsleiter erhalten umfassend Einblick in Fertigungsaufträge und Leistungskennzahlen: Die Überwachungs-Dashboards bieten detaillierte Analysen, mit denen Sie den Fortschritt Ihrer Aufträge verfolgen, Engpässe identifizieren und datengestützte Entscheidungen treffen können, um Prozesse zu optimieren. Die zentrale Übersicht fasst wichtige Informationen zu Aufträgen zusammen. Darüber hinaus erhalten Sie in einer Detailansicht Daten etwa zu Bearbeitungszeiten und Materialverbrauch.

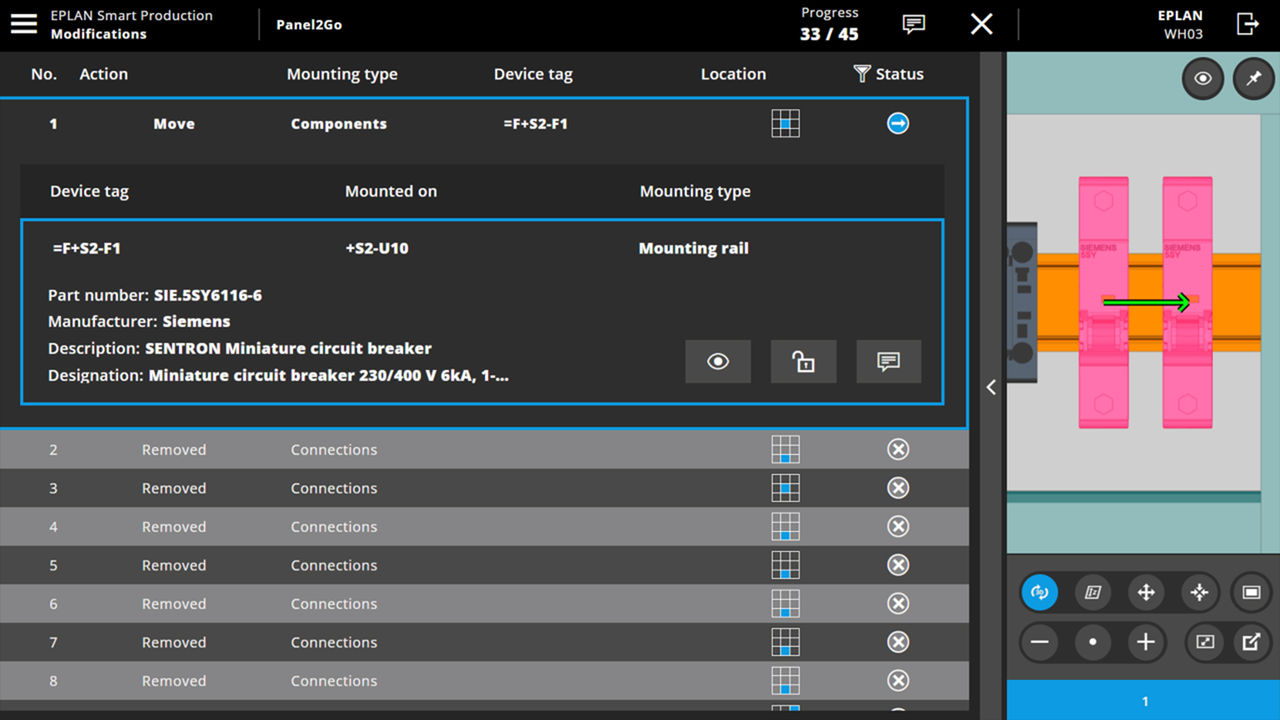

Umfassender Support – auch bei Änderungen

Wenn sich Anforderungen ändern oder Komponenten oder Drähte fehlen, führt dies nicht selten dazu, dass während der Montage des Schaltschranks Anpassungen vorgenommen werden müssen. Smart Production stellt dann sicher, dass alle Mitarbeiter Zugriff auf die aktualisierte Dokumentation haben.

Darüber hinaus unterstützt die Software dabei, die Änderungen umzusetzen: Sie zeigt die Unterschiede zwischen den Versionen an und aktualisiert die Checkliste der detaillierten Arbeitsanweisungen entsprechend.

Umfassender Support – auch bei Änderungen

Schaltpläne nicht zwingend erforderlich

Die Verdrahtung ist auch ohne die im Assistenten gespeicherten Schaltpläne möglich. Zu Kontroll- und Referenzzwecken können Werker die Schaltpläne aufrufen.

Erste Einblicke in Schaltschrankbau und -verdrahtung

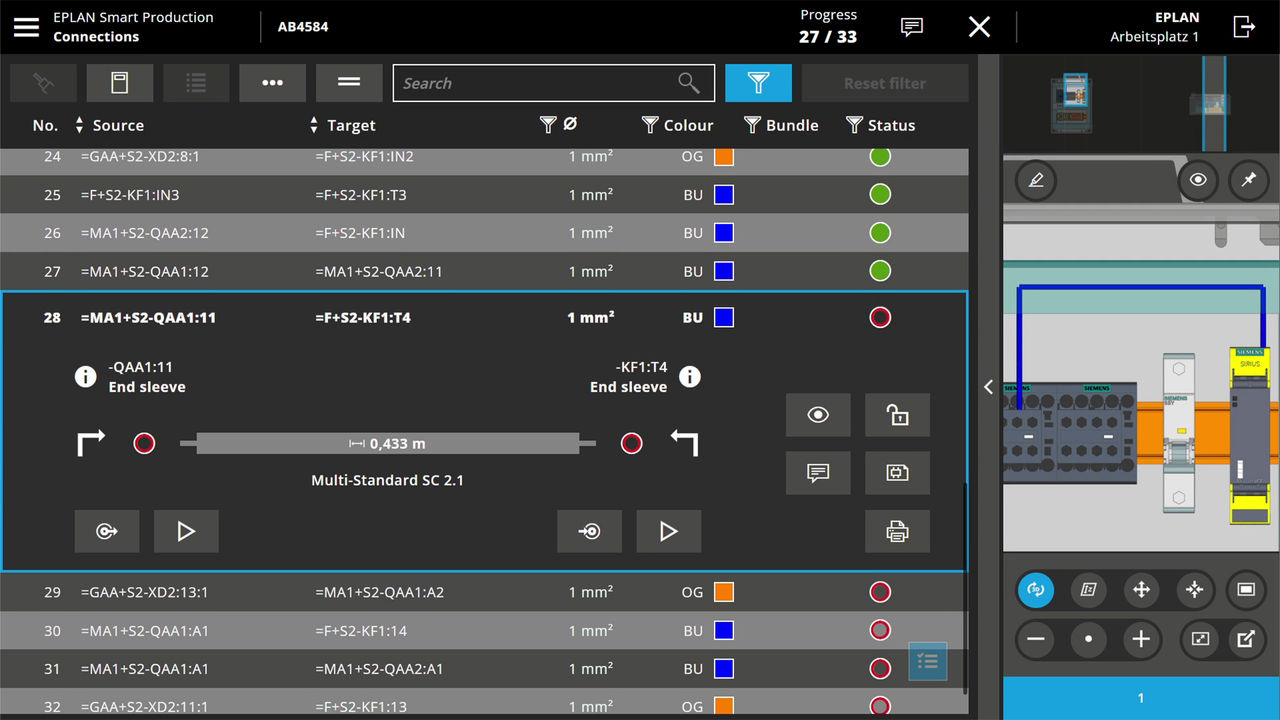

Schritt-für-Schritt-Anleitung für die Schaltschrankverdrahtung

Detaillierte Verdrahtungsdaten

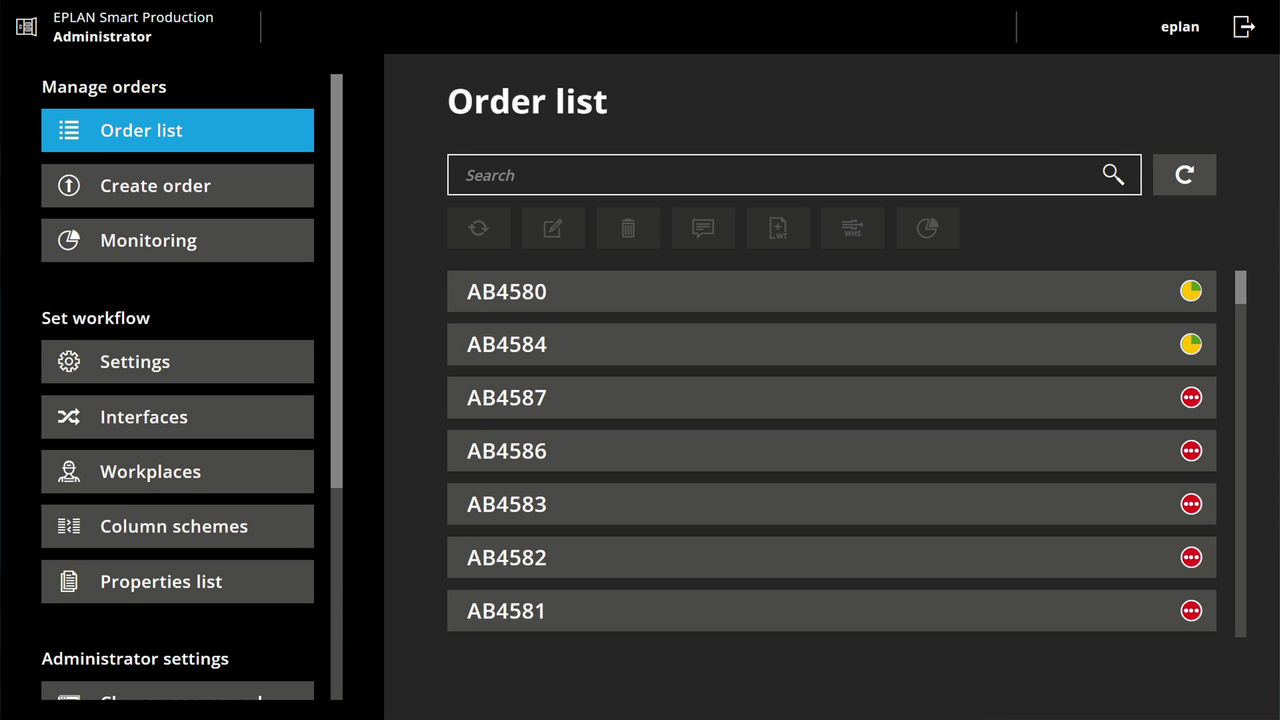

Einfache und übersichtliche Auftragsverwaltung für die Werkstatt

Integrierte Auftragsverwaltung

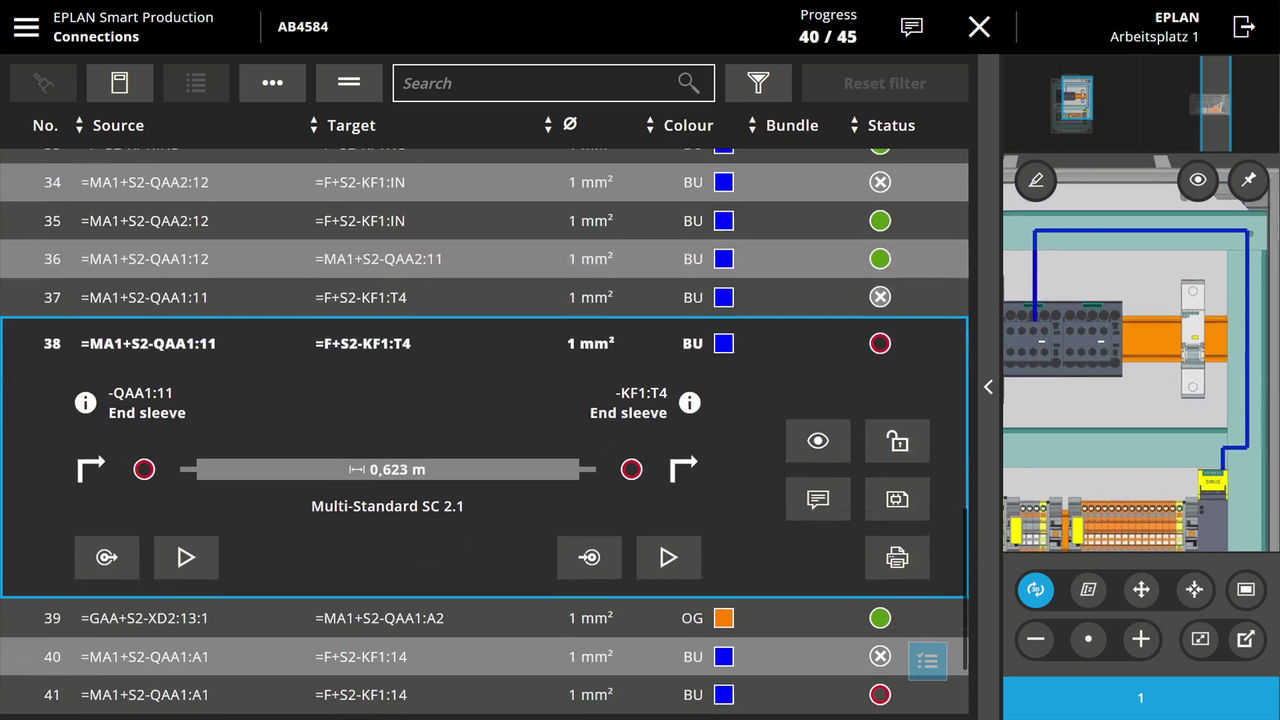

Schritt-für-Schritt-Anleitung zur Einarbeitung von Änderungen

Integriertes Änderungsmanagement

Detaillierte Verdrahtungsdaten
Integrierte Auftragsverwaltung
Integriertes Änderungsmanagement

So profitieren unsere Kunden von der Zusammenarbeit mit Eplan

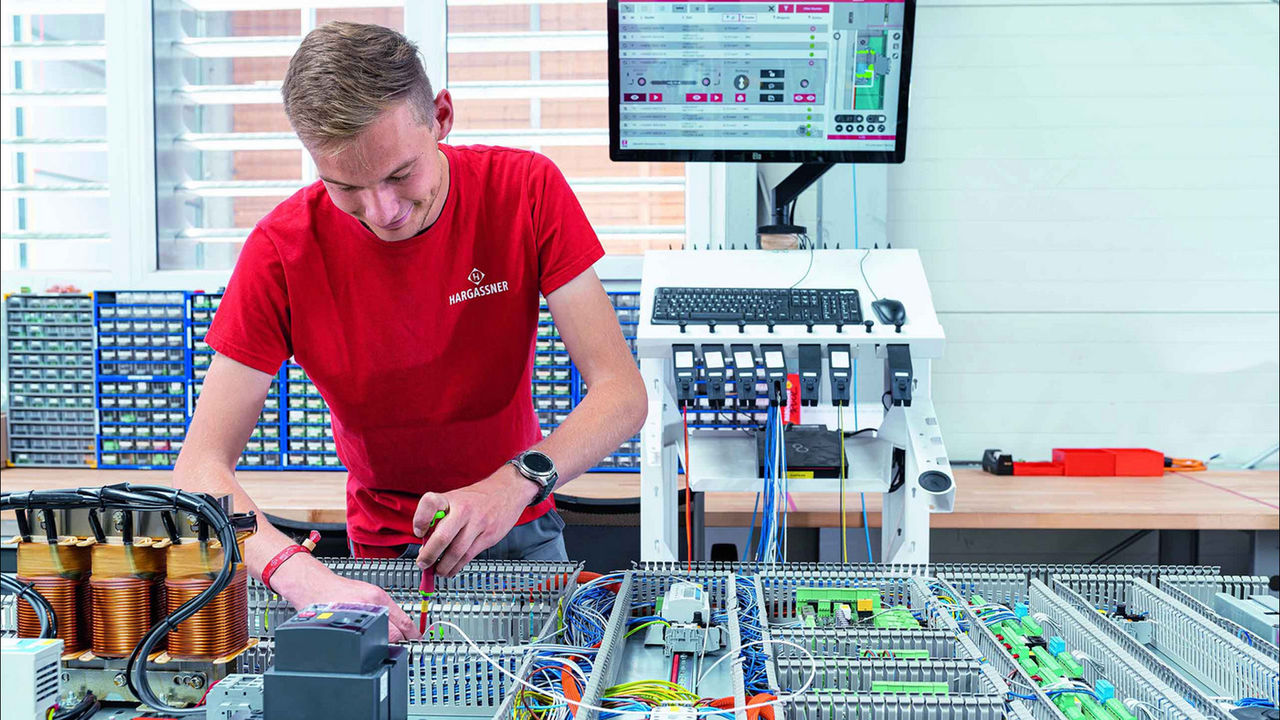

„Eplan Smart Production ermöglicht uns, in der Produktion zur Abdeckung von Bedarfsspitzen auf Mitarbeiter zurückzugreifen, die nicht gelernte Elektroinstallateure sind.”

Ganze Geschichte lesen

Reduktion der Montagezeit um 30 % und 50 % Einsparung bei der Zeit zur Schaltschrankverdrahtung.

Ganze Geschichte lesen

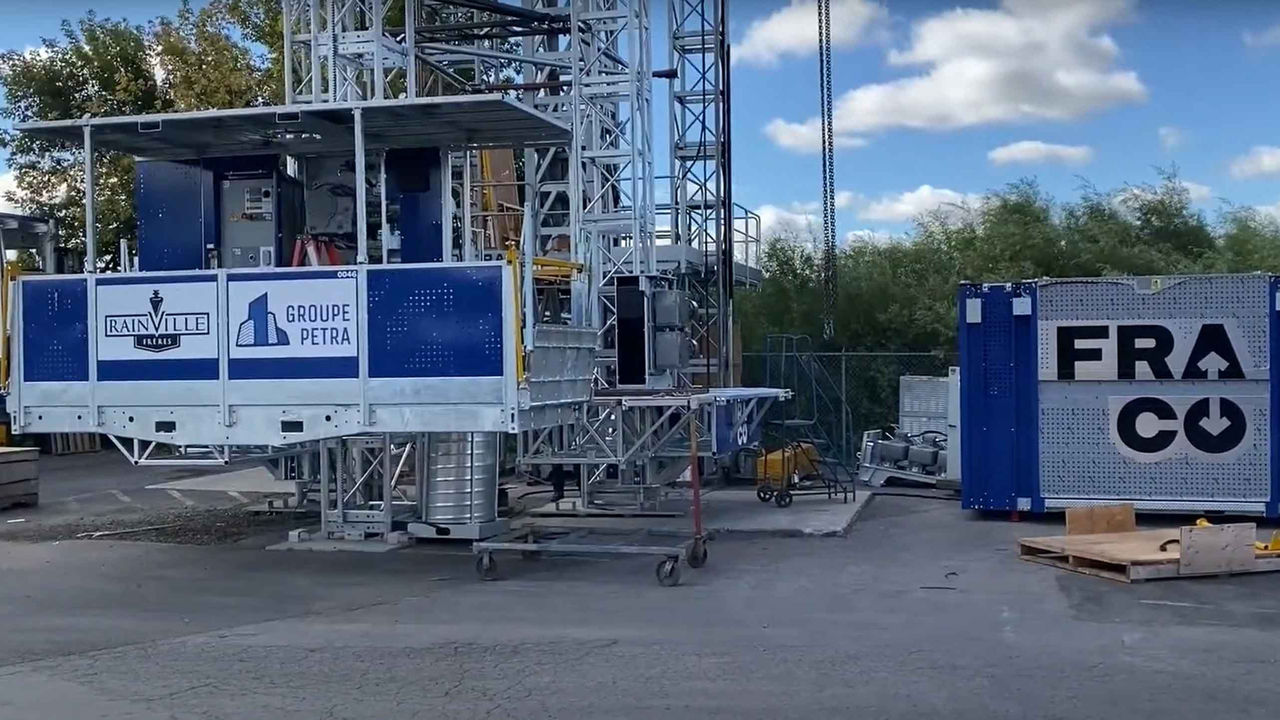

Durch Einführung von Eplan konnte Hebezeug-Spezialist Fraco die Produktion seiner Schaltschränke auf ein Effizienzniveau bringen, das selbst das einiger Fraco-Partner übertrifft.
