Elektronik Schwab utilizza la piattaforma Eplan come strumento di automazione
L'assemblaggio dei cavi per la produzione di armadi di controllo è un'attività su "piccola scala" che viene eseguita in lotti di dimensioni molto ridotte. Elektronik Schwab GmbH, a Krakow am See, ha messo alla prova sul campo come automatizzare questo processo e quali sono i vantaggi apportati dall'automazione. Le offerte vengono ora generate automaticamente e un parco macchine all'avanguardia si occupa di operazioni quali assemblaggio, taglio, spellatura, crimpatura, stagnatura ed etichettatura diretta. La coerenza dei dati è garantita dalla piattaforma Eplan, in particolare dai moduli dedicati al cablaggio e alla progettazione 3D degli armadi di controllo.
Se stai cercando i "punti nevralgici" nella produzione di armadi di controllo e nell'assemblaggio di cavi secondo i principi dell'Industria 4.0, è improbabile che la ricerca abbia inizio nella regione dei laghi del Meclemburgo, in Germania. Tuttavia, uno dei principi della produzione digitalizzata è proprio la capacità di sviluppare approcci produttivi all'avanguardia al di fuori delle principali regioni industriali. Lo ha dimostrato Elektronik-Schwab GmbH a Krakow am See, a circa 70 km a est di Schwerin. Fondata nel 1996, l'azienda ha iniziato la produzione di circuiti stampati per i propri clienti, per poi ampliare gradualmente le proprie attività; oggi è considerata specialista nell'assemblaggio di cavi e nella produzione di armadi di controllo.
In entrambi i segmenti di attività, l'azienda, che attualmente impiega 68 dipendenti, lavora per clienti provenienti principalmente da settori high-tech quali la tecnologia medica, il settore automotive, la tecnologia eolica e le attrezzature alimentari.
Costruzione di armadi di controllo: produzione in piccole serie e aspettative elevate
Il reparto di produzione di armadi di controllo si è recentemente trasferito in nuovi locali produttivi. Reiko Schmecht, Head of Sales: "Di solito produciamo piccole serie di armadi di controllo per i nostri clienti. I clienti ci forniscono i dati Eplan oppure li prepariamo noi utilizzando Eplan Pro Panel. Ciò garantisce standard di qualità costanti nella produzione degli armadi".
Un altro vantaggio di lavorare con Eplan Pro Panel è dato dal fatto che le funzioni di controllo dettagliate nella progettazione 3D dei quadri evitano la necessità di modifiche successive. Un armadio di controllo viene realizzato esattamente secondo il progetto. Christian Schwass, Head of Design and Control Cabinet Manufacturing: "Una progettazione altamente precisa ci fa risparmiare tempo e ci permette di impiegare i nostri dipendenti in modo efficace. I cavi etichettati forniscono agli installatori istruzioni precise sul cablaggio, così che per molte attività possiamo avvalerci di personale non specializzato. Il personale specializzato è quindi disponibile per altre mansioni".
Produzione completamente automatizzata di set di cavi

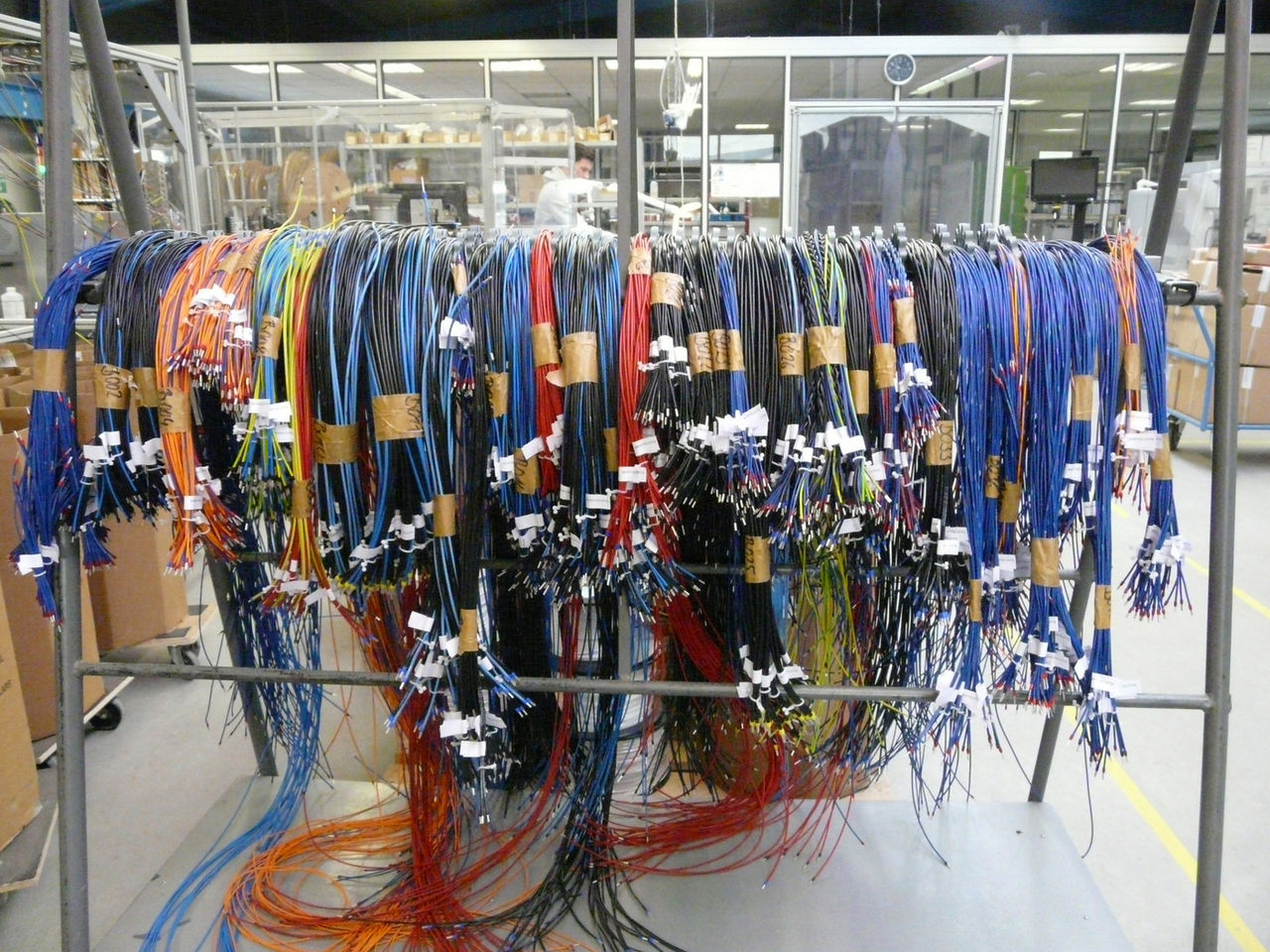

I set di cavi destinati alla produzione di armadi di controllo sono etichettati in modo ottimale e testati al 100%. Reiko Schmecht: "In questo settore di attività abbiamo molti clienti esterni e negli ultimi anni abbiamo investito massicciamente nell'automazione". I risultati sono chiaramente evidenti passeggiando per il capannone di produzione. Un sistema Komax Zeta assembla i cavi in modo completamente automatico, passando da un tipo all'altro tra 36 tipi di cavi e sei tipi di terminali. Altri sistemi svolgono operazioni, anch'esse completamente automatiche, quali il taglio, la spellatura, la crimpatura, la stagnatura e l'etichettatura dei cavi.
Un "mix" bilanciato di operazioni manuali e automatizzate
Questo servizio è molto richiesto, soprattutto perché Schwab offre numerose specializzazioni. Ad esempio, la lavorazione di cavi miniaturizzati fino a 36 fili AWG con una sezione trasversale di 0,02. Questi cavi vengono utilizzati in applicazioni con sensori e vengono testati al 100%, così come tutti gli altri set di cavi. In ogni area di attività sono inoltre disponibili postazioni di lavoro manuali, ad esempio per la saldatura e la stagnatura, dove dipendenti appositamente formati eseguono interventi di precisione. Anche i contatti speciali, ad esempio quelli della gamma Harting, vengono crimpati su macchine semiautomatiche secondo standard qualitativi costantemente elevati.
- 1
- 2
- 3
Investimenti che ripagano
Negli ultimi anni Elektronik-Schwab ha effettuato notevoli investimenti nell'assemblaggio automatizzato dei cavi e nel cablaggio degli armadi di controllo, riuscendo a sfruttare appieno la capacità produttiva dei nuovi macchinari. Reiko Schmecht: "I macchinari devono funzionare almeno con un ciclo su due turni, ed è proprio quello che stanno facendo". Ciò evidenzia il livello di domanda nel settore per l'assemblaggio automatizzato di cavi esterni, a condizione che il prezzo sia adeguato e che sia disponibile una piattaforma di comunicazione e automazione appropriata. L'automazione garantisce il prezzo giusto, mentre la piattaforma adeguata è fornita da Eplan, che è profondamente radicata nelle procedure di Elektronik-Schwab.
Dati coerenti, dalla richiesta al calcolo dei costi fino alla macchina stessa
La coerenza dei dati inizia già nella fase di richiesta. Reiko Schmecht: "Sul nostro sito web mettiamo a disposizione un elenco in formato Excel che può essere utilizzato come modulo di richiesta per la produzione di trefoli". Schwab genera automaticamente un'offerta a partire dall'elenco Excel, sulla base dei prezzi dei componenti ricavati da un sistema ERP, nonché delle quantità, dei tempi di produzione, dei collaudi, dell'imballaggio e della spedizione. Quando viene effettuato un ordine, i dati di progetto vengono convertiti in una macro Eplan che può essere utilizzata direttamente dalle macchine completamente e semi-automatiche e che contiene tutti i dati relativi ai cavi, quali colore, sezioni trasversali ed etichettatura. Queste macro vengono poi elaborate dalle macchine Komax.
Assemblaggio dei cavi 4.0: un'unica rete per tutte le macchine
Un flusso di lavoro di questo tipo mette Schwab nelle condizioni ideali per il cablaggio degli armadi di controllo. In questo modo, l'azienda può realizzare i propri progetti in modo redditizio ed essere competitiva anche come fornitore di servizi esterno. Tutto questo si basa sull'utilizzo integrato della piattaforma Eplan e dei moduli Wiring ed Eplan Pro Panel, oltre che sul collegamento a un sistema ERP e, soprattutto, ai sistemi per l'assemblaggio automatizzato dei cavi.
I vantaggi di un approccio così sistematico basato sui dati Eplan sono facili da quantificare. Reiko Schmecht: "È realistico prevedere un risparmio dal 50 al 60% sul lavoro di cablaggio, che può arrivare addirittura all'80% se si tiene conto del preassemblaggio". Ma ciò richiede che i clienti siano disposti a fornire i dati necessari: "Ci sono ancora delle riserve. Tuttavia, molti dei nostri clienti stanno pianificando di utilizzare Eplan e, in particolare, Pro Panel. Siamo lieti di supportarli perché ciò offre un enorme potenziale di razionalizzazione che possono sfruttare".
