Elektronik Schwab gebruikt het Eplan Platform als automatiseringstool
Kabelassemblage voor schakelkastbouw is “kleinschalig werk” en wordt uitgevoerd in zeer kleine series. Hoe dit kan worden geautomatiseerd en welke voordelen automatisering biedt, is in de praktijk getest door Elektronik Schwab GmbH in Krakow am See. Offertes worden nu automatisch gegenereerd en een modern machinepark voert taken uit zoals montage, knippen, strippen, krimpen, vertinnen en directe labeling. Dataconsistentie wordt gewaarborgd door het Eplan Platform, met name door de modules voor bedrading en 3D-schakelkastontwerp.
Als je op zoek bent naar “hotspots” in schakelkastbouw en kabelassemblage volgens Industry 4.0-principes, begin je waarschijnlijk niet in de Mecklenburgse merenregio in Duitsland. Maar een principe van gedigitaliseerde productie is het vermogen om geavanceerde productiebenaderingen te ontwikkelen buiten de kernindustriegebieden. Dit is bewezen door Elektronik-Schwab GmbH in Krakow am See, ongeveer 70 km ten oosten van Schwerin. Het bedrijf werd opgericht in 1996, begon met de productie van printplaten en breidde zijn activiteiten geleidelijk uit. Tegenwoordig staat het bekend als specialist in kabelassemblage en schakelkastbouw.
In beide bedrijfssegmenten werkt het bedrijf, dat momenteel ongeveer 68 medewerkers heeft, voornamelijk voor klanten uit hightechsectoren zoals medische technologie, de auto-industrie, windenergie en voedselverwerkingsapparatuur.
Schakelkastbouw: kleine series en hoge verwachtingen
De afdeling schakelkastbouw is recent verhuisd naar nieuwe productiehallen. Verkoopmanager Reiko Schmecht: “We produceren meestal kleinere series schakelkasten voor klanten. Klanten leveren ons Eplan-data of wij bereiden de data voor met Eplan Pro Panel. Dit zorgt voor consistente kwaliteitsstandaarden in de productie van kasten”.
Een ander voordeel van werken met Eplan Pro Panel is dat de gedetailleerde controlefuncties in 3D-ontwerp latere aanpassingen voorkomen. Een schakelkast wordt exact volgens plan geproduceerd. Christian Schwass, hoofd ontwerp en schakelkastbouw: “Zeer nauwkeurig ontwerpen bespaart tijd en stelt ons in staat onze medewerkers efficiënt in te zetten. De gelabelde kabels geven monteurs duidelijke instructies voor bedrading, waardoor we voor veel taken ook niet-gespecialiseerd personeel kunnen inzetten. Specialisten zijn daardoor beschikbaar voor andere taken”.
Volledig geautomatiseerde productie van kabelsets

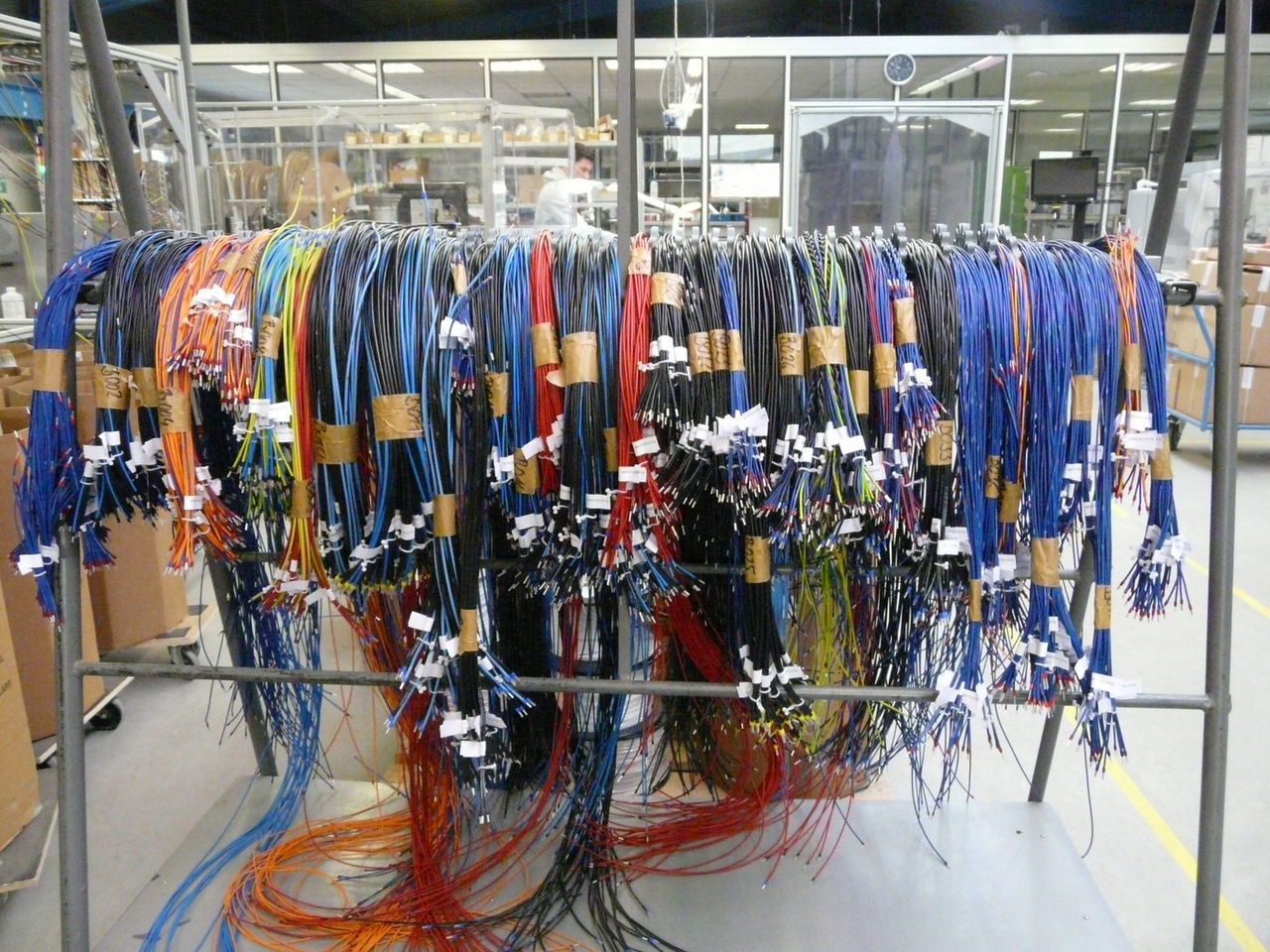

De kabelsets voor schakelkastbouw zijn optimaal gelabeld en 100% getest. Reiko Schmecht: “We hebben veel externe klanten in dit segment en hebben de afgelopen jaren sterk geïnvesteerd in automatisering”. De resultaten zijn duidelijk zichtbaar in de productiehal. Een Komax Zeta-systeem assembleert kabels volledig automatisch, met wisselingen tussen 36 kabeltypes en zes typen adereindhulzen. Andere systemen voeren eveneens volledig automatisch taken uit zoals knippen, strippen, krimpen, vertinnen en labelen van kabels.
Gebalanceerde mix van handmatige en geautomatiseerde taken
Deze dienstverlening is zeer gewild, mede doordat Schwab tal van specialisaties biedt. Bijvoorbeeld de verwerking van miniatuurkabels tot AWG 36 met een doorsnede van 0,02. Deze kabels worden gebruikt in sensortoepassingen en worden – net als alle andere kabelsets – 100% getest. Daarnaast zijn er handmatige werkplekken voor bijvoorbeeld solderen en vertinnen, waar speciaal getrainde medewerkers fijn werk uitvoeren. Speciale contacten, bijvoorbeeld uit het Harting-portfolio, worden ook op semi-automatische machines met hoge kwaliteit verwerkt.
- 1
- 2
- 3
Investeringen die zich terugbetalen
In de afgelopen jaren heeft Elektronik Schwab aanzienlijk geïnvesteerd in geautomatiseerde kabelassemblage en bedrading van schakelkasten, en het is gelukt om de capaciteit van de nieuwe machines volledig te benutten. Reiko Schmecht: “De machines moeten minimaal in een tweeploegensysteem draaien, en dat doen ze ook”. Dit laat zien hoe groot de vraag is naar geautomatiseerde externe kabelassemblage – mits de prijs klopt en er een geschikt communicatie- en automatiseringsplatform beschikbaar is. Automatisering zorgt voor de juiste prijs, en het platform wordt geleverd door Eplan, dat diep verankerd is in de processen bij Elektronik Schwab.
Consistente data – van aanvraag en calculatie tot aan de machine
Dataconsistentie begint al bij de aanvraag. Reiko Schmecht: “Op onze website staat een Excel-lijst die als aanvraagformulier voor draadproductie kan worden gebruikt”. Schwab genereert automatisch een offerte op basis van deze Excel-lijst, met onderdelenprijzen uit een ERP-systeem, hoeveelheden, productietijd, testen, verpakking en verzending. Wanneer een opdracht wordt geplaatst, worden de projectdata omgezet in een Eplan-macro die direct door volledig en semi-geautomatiseerde machines kan worden gebruikt en alle kabelgerelateerde gegevens bevat, zoals kleur, doorsnede en labeling. Deze macro’s worden vervolgens verwerkt door Komax-machines.
Kabelassemblage 4.0: één netwerk voor alle machines
Met deze workflow is Schwab uitstekend gepositioneerd voor de bedrading van schakelkasten. Het bedrijf kan eigen projecten rendabel uitvoeren en tegelijkertijd concurrerend zijn als externe dienstverlener. Dit is gebaseerd op de geïntegreerde inzet van het Eplan Platform en de modules Wiring en Eplan Pro Panel, evenals de koppeling met een ERP-systeem en – vooral – met systemen voor geautomatiseerde kabelassemblage.
De voordelen van zo’n systematische aanpak op basis van Eplan-data zijn goed te kwantificeren. Reiko Schmecht: “Besparingen van 50 tot 60% op bedrading zijn realistisch – zelfs tot 80% wanneer voorassemblage wordt meegenomen”. Dit vereist echter dat klanten bereid zijn de benodigde data te delen: “Er zijn nog steeds terughoudendheden. Maar veel van onze klanten zijn van plan Eplan en vooral Pro Panel te gebruiken. We ondersteunen hen hier graag bij, omdat het enorme rationalisatiepotentie biedt die zij kunnen benutten”.
