Eplan Smart Mounting en Eplan Smart Wiring bij Zahnen Technik, een Integrated Solutions Provider

Smart Mounting van Eplan pakt bij Zahnen direct meerdere knelpunten aan – om te beginnen het tekort aan vakmensen. Het helpt deze situatie te verlichten doordat ook minder ervaren medewerkers een besturingskast kunnen voltooien – snel en met een hoge mate van foutpreventie. Technici worden stap voor stap door de montage van de besturingskast geleid, inclusief het monteren van rails, goten en componenten. Een scherm op de werkplek toont een 3D-visualisatie van de exacte positie van al deze onderdelen in de besturingskast; de medewerker plaatst de componenten overeenkomstig en bevestigt elke stap. Tegelijkertijd verkort deze tool de doorlooptijden. Zoals Benedikt Ney van Zahnen Technik uitlegt: “We verwachten de montagetijden met dertig procent te verminderen zodra Smart Mounting volledig is ingevoerd.”

Zahnen begon al in 2023 met Eplan Smart Wiring – de tool voor het bedraden van besturingskasten – en heeft nu ook geïnvesteerd in geautomatiseerde draadconfectie met een Rittal Wire Terminal, een volledig automatische draadassemblagemachine die kettingbundels of geprefabriceerde draden in een magazijn kan uitvoeren.

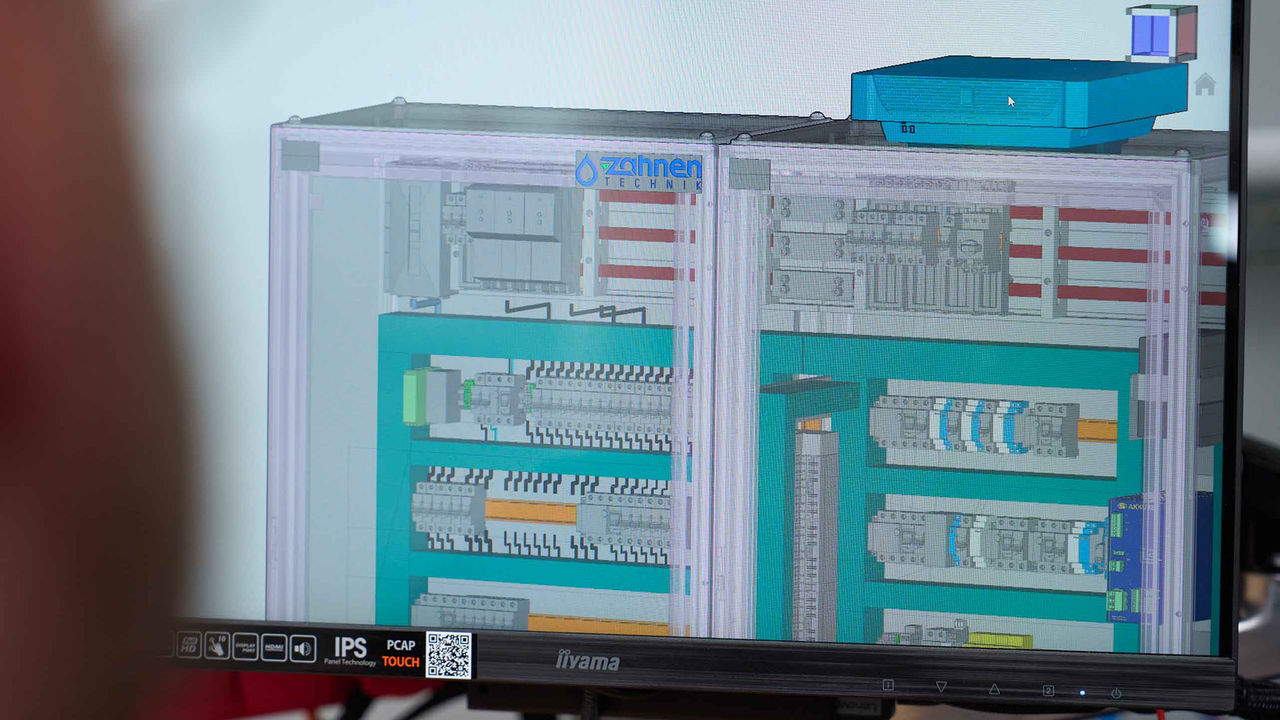

Om hier echter volledig van de voordelen van automatisering te profiteren, moest eerst de nodige voorbereiding worden uitgevoerd. Ney: “We werken nu met meerlijnige en gedefinieerde verbindingen en hebben de schema’s en 3D-macro’s daarop aangepast, zodat we draden kunnen routeren met Eplan Pro Panel. Vervolgens dragen we de data over naar de Rittal Wire Terminal en naar Eplan Smart Wiring.”

Wat zijn precies de voordelen van slimme besturingskastproductie? Udo Lindemans, directeur van de E-Workshop van Zahnen, noemt tijd als factor: “Alleen al voor het bedraden van de besturingskast hebben we de benodigde tijd met ongeveer 50 procent verminderd dankzij de combinatie van Rittal Wire Terminal en Smart Wiring. Zodra alles goed is ingeregeld en de projecten daarop zijn gepland, verwachten we dat dit kan oplopen tot 75 procent.” Ook de draadvoorconfectie is versneld. “De Rittal Wire Terminal kan in één uur een complete draadset voor een besturingskast produceren. Het spreekt voor zich dat dit ons groeipotentieel biedt.”

Maar dat is niet alles. In een tijd van tekorten aan vakmensen helpt Eplan om het werk gedaan te krijgen. Lindemans: “Tegelijk met de introductie van de Rittal Wire Terminal is er een medewerker zonder specialistische achtergrond bij ons gestart, die met Smart Wiring besturingskasten perfect bedraadt.” Hetzelfde geldt voor montage, in dit specifieke geval voor het plaatsen van DIN-rails. Ook hier levert een minder ervaren medewerker zeer goed werk. Lindemans: “Voor mechanische montage heb je geen specialistische kennis nodig – het werkt geweldig!”

Naast tijd en kwalificaties zijn er nog twee extra voordelen: kwaliteit en uitstraling. Ney: “Alle draden zijn gelabeld en voorzien van adereindhulzen. Dit verlengt de levensduur en maakt foutopsporing eenvoudiger wanneer dat nodig is. De bedrading ziet er goed uit en we laten zien dat we innovatief werken – zowel aan onze klanten als aan onze medewerkers. Dat versterkt ons imago en is ook een pluspunt bij het werven van personeel. Nieuwe medewerkers verwachten een digitale werkplek met geïntegreerde, end-to-end processen die hen ondersteunen om hun taken efficiënt uit te voeren. Dat is precies wat wij hun kunnen bieden.”

Het ontbreken van geprinte schema’s voor montagetechnici valt op. In plaats daarvan heeft elke werkplek een touchscreen met een piggyback-pc. Ney: “Onze productie was al papierloos vóór de introductie van Smart Wiring, en we gebruikten Eplan eView voor de bedrading. Nu gebruiken we het voor testen en inbedrijfstelling, en voor coördinatie bij wijzigingen of aanpassingen.”

Papierloze productie met Smart Wiring en eView biedt veel voordelen, waaronder het feit dat meerdere mensen aan hetzelfde project kunnen werken en dat de synchronisatie tussen engineering en productie zeer gestructureerd verloopt dankzij de redlining- en greenlining-functies. Lindemans: “We kunnen heel snel wijzigingen doorvoeren of punten vastleggen die nog openstaan. We maken hier vaak gebruik van bij projecten die met Smart Wiring worden gerouteerd en bedraad.” Ook Zahnen-technici profiteren op locatie tijdens de inbedrijfstelling van papierloos werken met elektronische documentatie, die via eView overal beschikbaar is en wordt gehost op de Eplan Cloud. Over de hele procesketen zorgt de digitale tweeling van de besturingskast – inclusief montage en bedrading – voor veel meer transparantie en betere monitoring.

Voor de besturingskasten zelf vertrouwt Zahnen eveneens op standaardisatie – met het productassortiment van Rittal. Ney: “Hier gebruiken we de Rittal VX25-serie, inclusief het uitbreidingsprogramma en klimaatbeheersystemen, die we berekenen met RiTherm. We werken hier veel met gestandaardiseerde en geprefabriceerde componenten, zodat er niets op de werkplekken hoeft te worden bewerkt. Dat bespaart tijd en is ook het betere concept op het gebied van arbeidsveiligheid.”

Met Smart Mounting en Smart Wiring voor besturingskastproductie heeft Zahnen twee extra bouwstenen geïmplementeerd voor het end-to-end gebruik van data in het kader van de digitale tweeling en voor een zo hoog mogelijke mate van automatisering. Dit zorgt voor een hogere doorvoer. Ney: “We worden sneller in de productie. We moeten wel meer inspanning leveren in het ontwerp, maar over het geheel genomen besparen we veel tijd en verbeteren we tegelijkertijd de kwaliteit. Dit is de juiste weg, en die blijven we zeker volgen.”
