Eplan Pro Panel

Maak 3D-layouts voor besturingspanelen en schakelkasten

Eplan Pro Panel: van documentatie naar 3D-layout

Maak een 3D-digitale schakelkastlayout op basis van schemadata. Leg het kastontwerp en de productiespecificaties volledig vast. Eplan Pro Panel is specifiek afgestemd op de eisen van elektrotechnisch ontwerp. Het werkt net zo eenvoudig in 3D als in 2D.

Met Eplan wordt digitale data de basis voor de industrialisatie van je paneelproductie. Met Eplan Pro Panel ontwerp je de digitale tweeling van een schakelkast, besturingssysteem of schakelinstallatie.

Dit 3D-model bevat de positionering van bedradingskanalen, DIN-rails, componenten, boorgaten en uitsparingen, inclusief de exacte bepaling van draadlengtes en routeringspaden. Maak met enkele klikken documenten en lever echte digitale data aan voor materiaalinkoop en productievoorbereiding: inclusief artikel-, knip- en bedradingslijsten.

Jouw meerwaarde voor 3D digitale schakelkastbouw

Professioneel schemaontwerp inbegrepen

Maak schema’s met Eplan Pro Panel Professional. Gebruik deze als basis voor uitgebreide schakelkastdocumentatie.

Geïntegreerde productconfiguratoren

Gebruik productconfiguratoren zoals Rittal RiPanel om behuizingssystemen te selecteren en 3D-modellen over te zetten naar Eplan Pro Panel.

Definieer de mechanische structuur van je schakelkast

Op basis van componentplaatsing worden benodigde boor- en freesbewerkingen gepositioneerd en kunnen productiedocumenten automatisch worden afgeleid.

Voeg elektrische verbindingen toe om je kastlayout te voltooien

Definieer routeringspaden en regels, bepaal automatisch draadlengtes en vulgraden voor kabelkanalen. Genereer gedetailleerde bedradingsrapporten.

Krijg ondersteuning en controleer je layout

Optimaliseer je schakelkastlayout: controleer montageafstanden voor thermische en elektromagnetische compatibiliteit. Verifieer thermische aspecten en ontvang advies over geschikte koeloplossingen.

Ondersteuning voor montage en bedrading: handmatig, semi-geautomatiseerd, geautomatiseerd

Leid montage- en bedradingsdata af en stel je voorbereide gegevens beschikbaar voor de werkplaats. Nauwkeurige werkinstructies met 3D-visualisatie zorgen voor efficiënte schakelkastbouw.

Krijg een eerste indruk van de mogelijkheden van Eplan Pro Panel

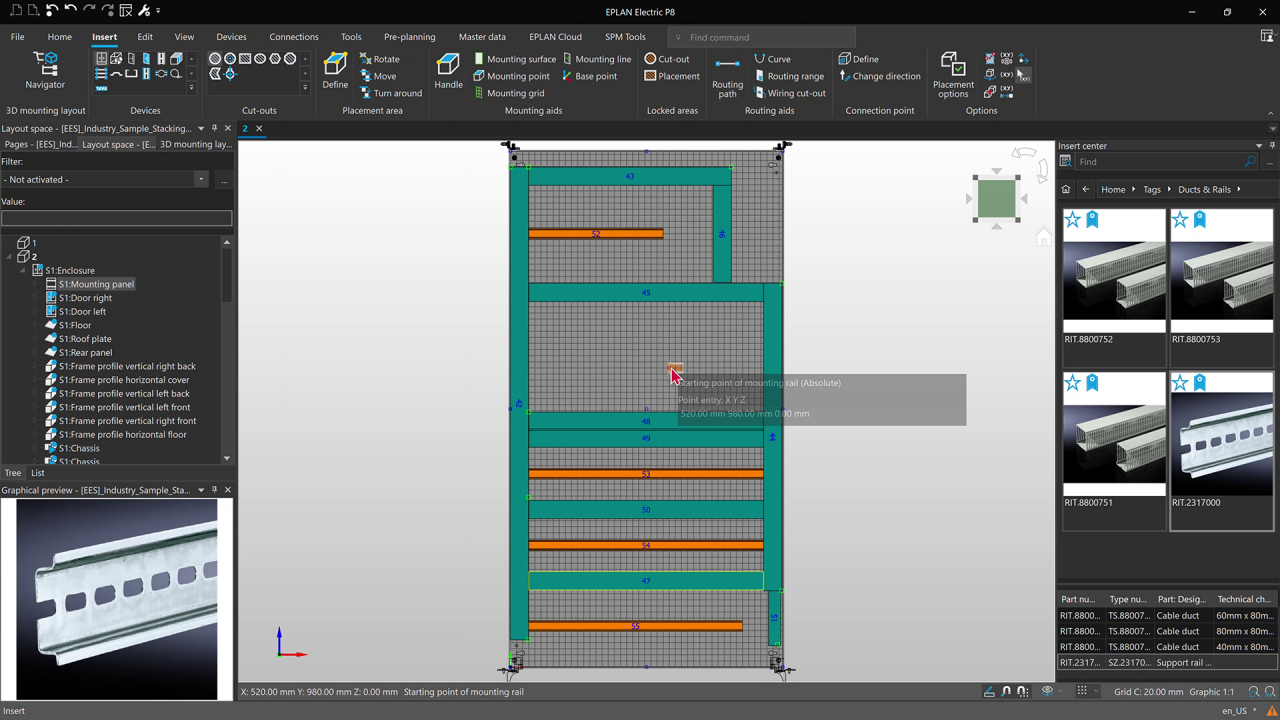

Mechanische montageplaatlayout

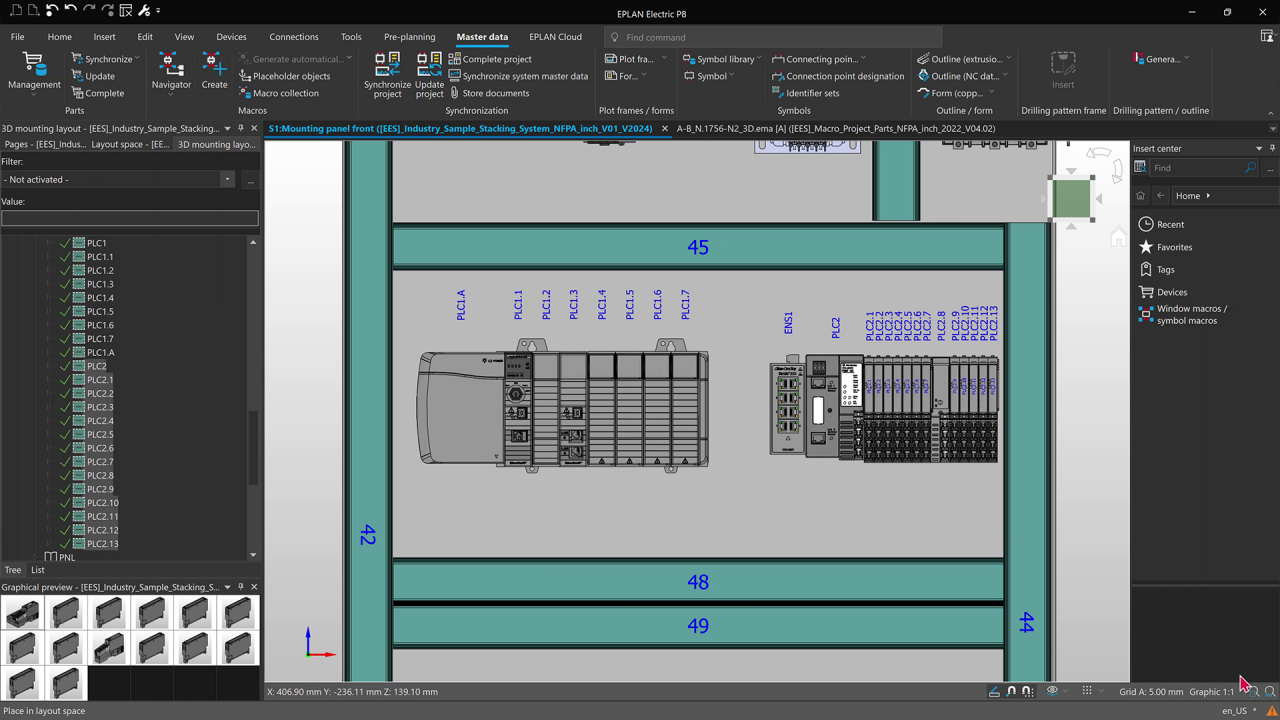

Hoogwaardige PLC kastindeling

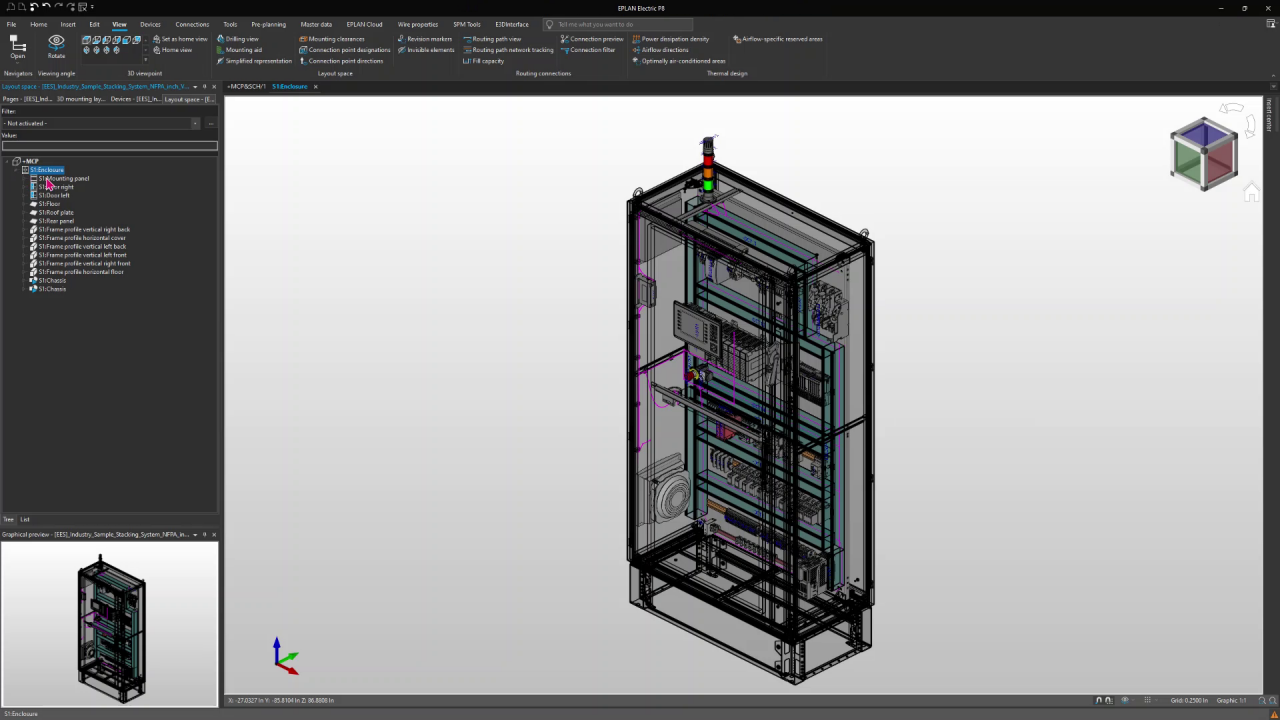

Op 3D-layout gebaseerde digitale tweeling

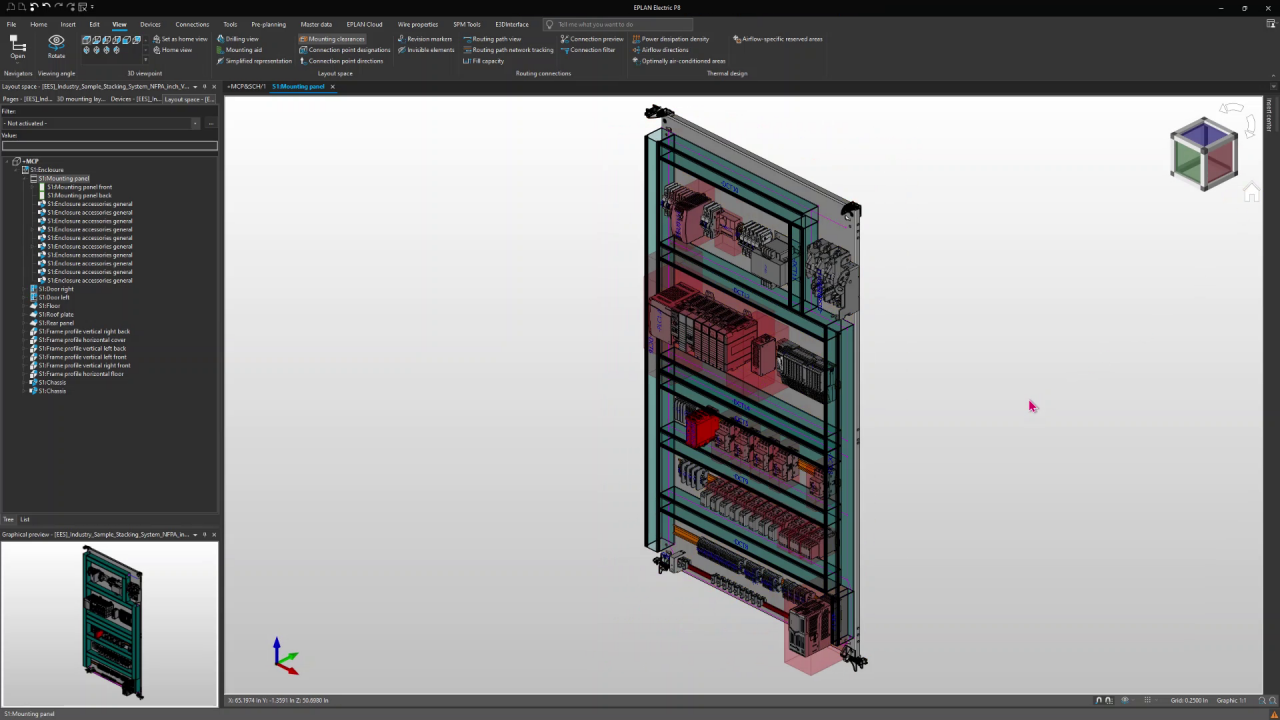

Inbouwafstand

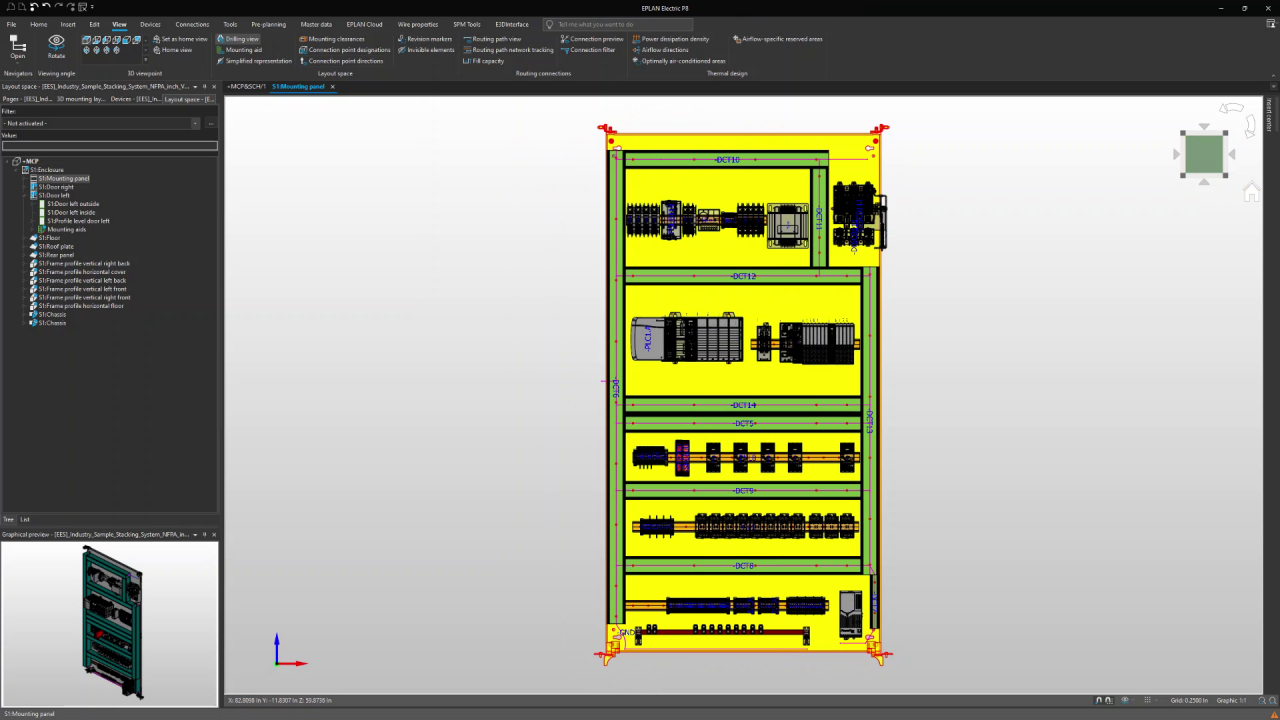

Boorinformatie

Mechanische montageplaatlayout
Hoogwaardige PLC kastindeling
3D-layout gebaseerde digitale twin
Inbouwafstand
Boordinformatie

Zo profiteren onze klanten van werken met Eplan

SparQ Assembly
TELE Besturingstechniek
VSE
VDL Konings

Door de overstap naar Eplan Pro Panel en het gebruik van 3D-modellering (digitale tweeling) heeft SparQ Assembly het ontwerp- en bouwproces van hun paneelbouw sterk verbeterd. Dit resulteerde in een foutloze Digitale FAT én een snellere montage dankzij geautomatiseerde prefabricage van draden, wat de kwaliteit naar een hoger niveau tilt.

Bekijk het hele verhaal

TELE Besturingstechniek bouwt besturingspanelen met passie en precisie. Als moderne paneelbouwer houden ze vast aan een duidelijke missie: paneelbouw in Nederland houden, en dat betaalbaar. Samen met Rittal en Eplan hebben ze hun processen aangescherpt. Het resultaat? Een gestroomlijnde aanpak die kwaliteit en efficiëntie combineert.

Bekijk het hele verhaal

VSE, een toonaangevende speler in de wereld van industriële automatisering en motion, stond voor de uitdaging om haar paneelbouwprocessen te optimaliseren. Door de samenwerking met Rittal en Eplan is VSE in staat geweest om een aanzienlijke stap te zetten naar een meer gestroomlijnde en efficiënte productieomgeving.

Bekijk het hele verhaal

VDL Konings heeft hun engineeringproces ingrijpend vernieuwd door de inzet van Eplan Pro Panel, het gebruik van de digitale tweeling en de nauwe integratie met Rittal. Deze efficiëntere manier van werken maakt de 150-jarige machinebouwer wendbaar en klaar voor de technologie van de toekomst.

Bekijk het hele verhaal

Rittal – The System.

Extra voordelen voor schakelkast- en schakelinstallatieproductie

Dankzij diep geïntegreerde productconfiguratoren zoals Rittal RiPanel zijn 3D-modellen van behuizingssystemen beschikbaar als basis voor je projectplanning. Afgeleide data kan ook worden gebruikt om je paneelproductie te automatiseren met productiemachines van Rittal Automation Systems.

Lees meer over Rittal

Extra voordelen voor schakelkast- en schakelinstallatieproductie

Licenties, support en meer

Draai software on-premises of via de Azure-cloud
Flexibele abonnementslicenties met looptijden van 12 tot 36 maanden
Single licenses en concurrent licenses beschikbaar

Verschillende opties voor softwarepakketten en uitbreidingen, afgestemd op jouw behoeften
Jaarlijkse software-updates met nieuwe functies en ondersteuning voor workflows
Uitgebreide technische supportpakketten

Neem contact op

Aan de slag met je Eplan software

Eplan ondersteunt je graag om vanaf het begin efficiënt met je nieuwe software te werken. We bieden je digitale selfservices én volledige onboardingpakketten inclusief templates, trainingen en consultancy.

Installatie
Training

Gegevens en templates

Onboarding

Eplan Collaboration Apps

Waardevolle verbindingen

Eplan ondersteunt je graag om vanaf het begin efficiënt met je nieuwe software te werken. We bieden je digitale selfservices en volledige onboardingpakketten inclusief templates, trainingen en consultancy.

Ontdek meer

Eplan Collaboration Apps: uitgebreide toegang, eenvoudige samenwerking

Eplan Platform

Oplossing voor alle elektrotechnische taken

Het Eplan Platform combineert krachtige software voor uiteenlopende taken en vormt de basis voor een geïntegreerde engineeringomgeving. Elk jaar brengen we een nieuwe versie uit, inclusief nieuwe features en functies.

Meer over Eplan Platform

Eplan Platform: Engineeringsoftware voor automatiseringstechniek en energiesystemen

We helpen je graag!

Wil je een demo aanvragen om te ontdekken hoe Eplan jouw engineering kan verbeteren? Neem vandaag nog contact met ons op!
