So erleichtert der Digitale Zwilling Ihre Planung und Fertigung

Digitaler Zwilling: Denken Sie dabei an ein 3D-Modell als praktische Orientierung für den Schaltschrankbau? Oder eher an eine Zukunftsvision der digitalen Transformation?

Mit einer standardisierten Schaltplanerstellung als Basis rückt die Schaltschrankplanung in 3D auch für Ihr Unternehmen in greifbare Nähe. Wagen Sie gemeinsam mit Eplan einen Schritt näher an die Werkshalle. Ihre Kolleginnen und Kollegen in der Produktion werden es Ihnen ebenso danken wie Ihre Kundinnen und Kunden!

Ihr Workflow

Unterschiedliche Welten? Elektroplanung im Büro, Schaltschrankbau in der Werkshalle

Haben Sie als Ingenieur immer im Blick, wie die Kollegen in der Werkshalle Ihre Planungen in die Praxis umsetzen? Natürlich können 2D-Schaltpläne dazu genutzt werden, Schaltschränke zu bestücken und zu verdrahten. Dann fehlen aber noch einige Informationen: Wo genau müssen Bauteile und Bohrlöcher auf der Montageplatte und Bedienelemente in der Tür platziert werden?

Wo sollen Kabelkanäle, Hutschienen und Klemmenleisten montiert werden? Fehlen dafür konkrete Vorgaben, sind diverse Rückfragen aus der Werkstatt und vom Kunden vorprogrammiert. Akuter Fachkräftemangel wirkt sich ebenfalls negativ auf die Fertigungs- und Lieferzeiten aus.

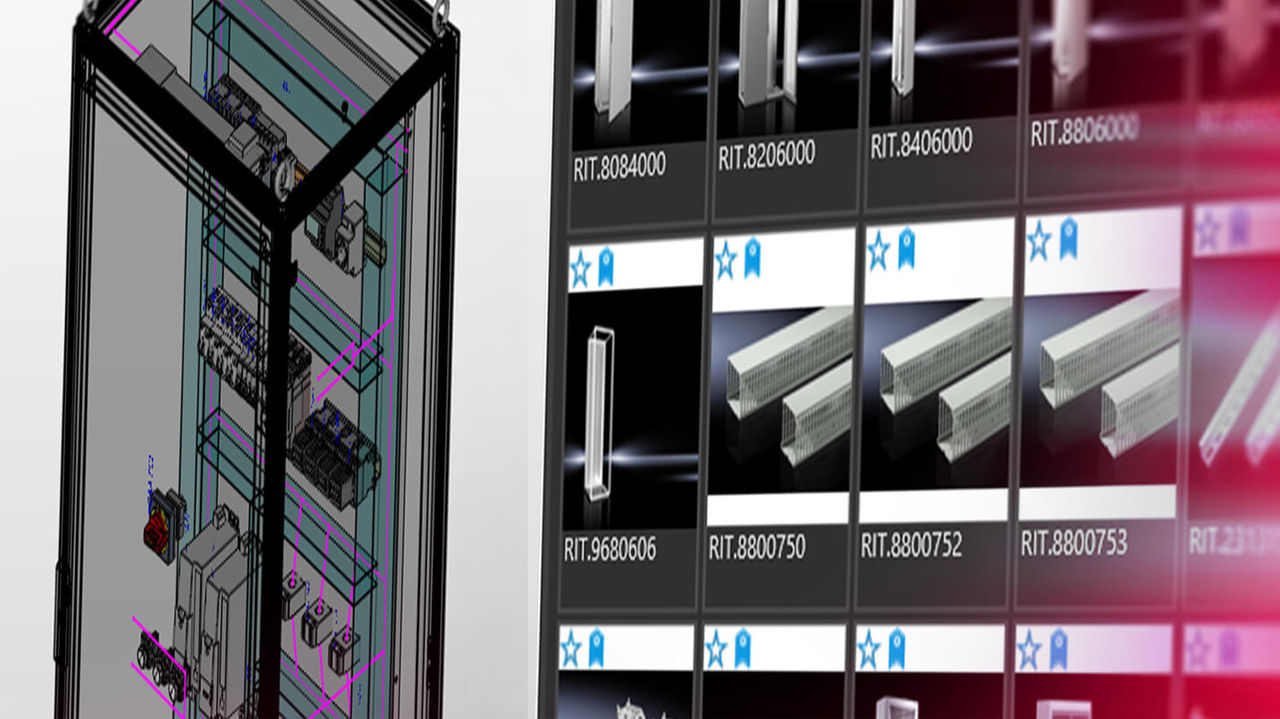

2D-Schaltplan vs. 3D-Aufbau: Schaltschrankfertigung im Vergleich

Mit den Daten aus mit Eplan erstellten Schaltplänen können Sie zum einen wichtige Informationen für die Materialbeschaffung bereitstellen. Zum anderen sind Eplan Projektdaten auch die perfekte Basis, um einen realitätsnahen Digitalen Zwilling der geplanten Schaltschränke abzuleiten. Die passende 3D-Software entlastet sowohl Ihre Elektroplanung als auch die Schaltschrankfertigung.

Schaltschrankbau mit 2D-Schaltplan

  • Wo genau die Bauteile im Schaltschrank platzieren? Passt alles rein?
  • Keine Informationen, wo Kabelkanäle und Bohrlöcher hingehören
  • Bestückung und Verdrahtung können nur erfahrene Mitarbeiter umsetzen
  • Jeder fertige Schaltschrank sieht trotz Serienfertigung unterschiedlich aus

⇒ Rückfragen, Nachbesserungen und fehlendes Personal kosten Zeit und weitere Ressourcen

Schaltschrankbau mit 3D-Modell

  • Alle Bauteile auf der Montageplatte platziert und realitätsnah dargestellt
  • Der gesamte Aufbau des Schaltschrankes ist eindeutig beschrieben
  • Verständliche Visualisierung für Abstimmungen und Projektabnahmen
  • Virtuelle Assistenzsysteme führen auch unerfahrene Werker durch die Fertigung

⇒ Virtueller Prototyp für schnelle Schaltschrankfertigung und reibungslose Abnahme

Vier Vorteile virtueller Prototypen für den Schaltschrankbau

Jetzt entdecken (PDF)

So profitieren unsere Kunden im Schaltschrankbau von der Zusammenarbeit mit Eplan

„Die Fehler gingen sofort gegen Null, jede Drahtlänge passt perfekt, auch das Erscheinungsbild der Schaltschränke ist deutlich besser.“

logo-ingela

Ganze Geschichte lesen

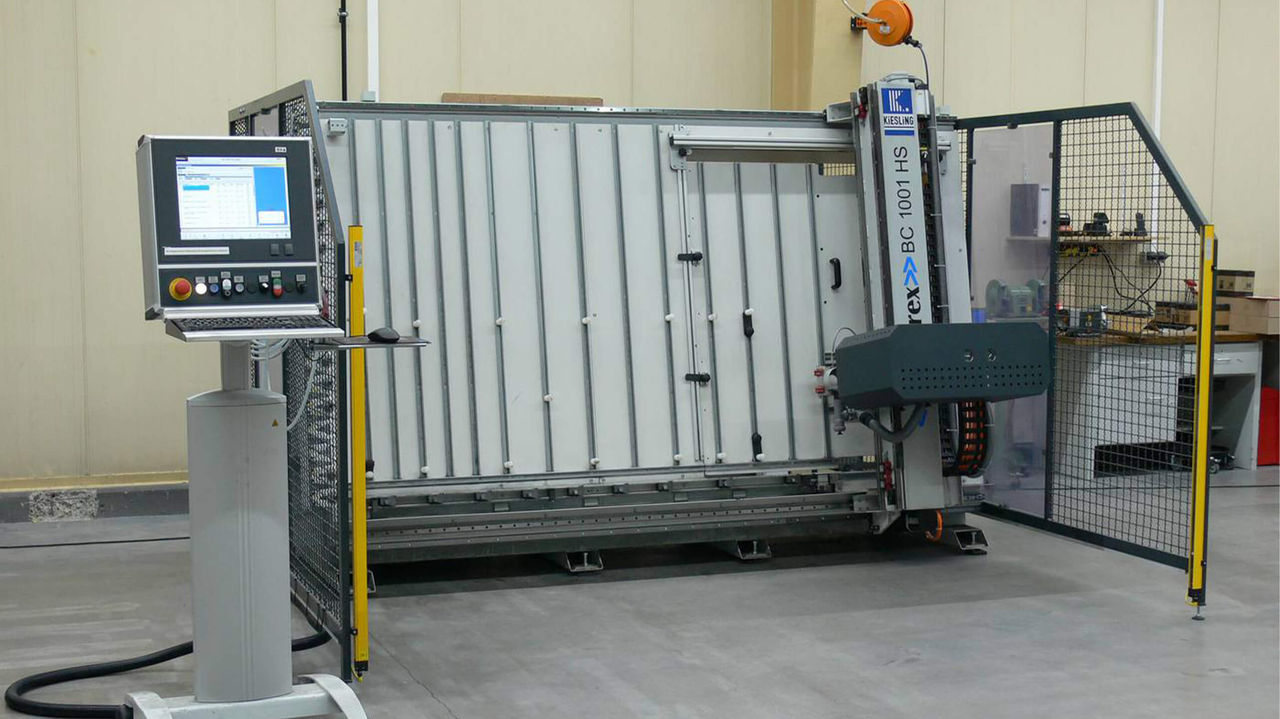

ingela-story-with-eplan-pro-panel

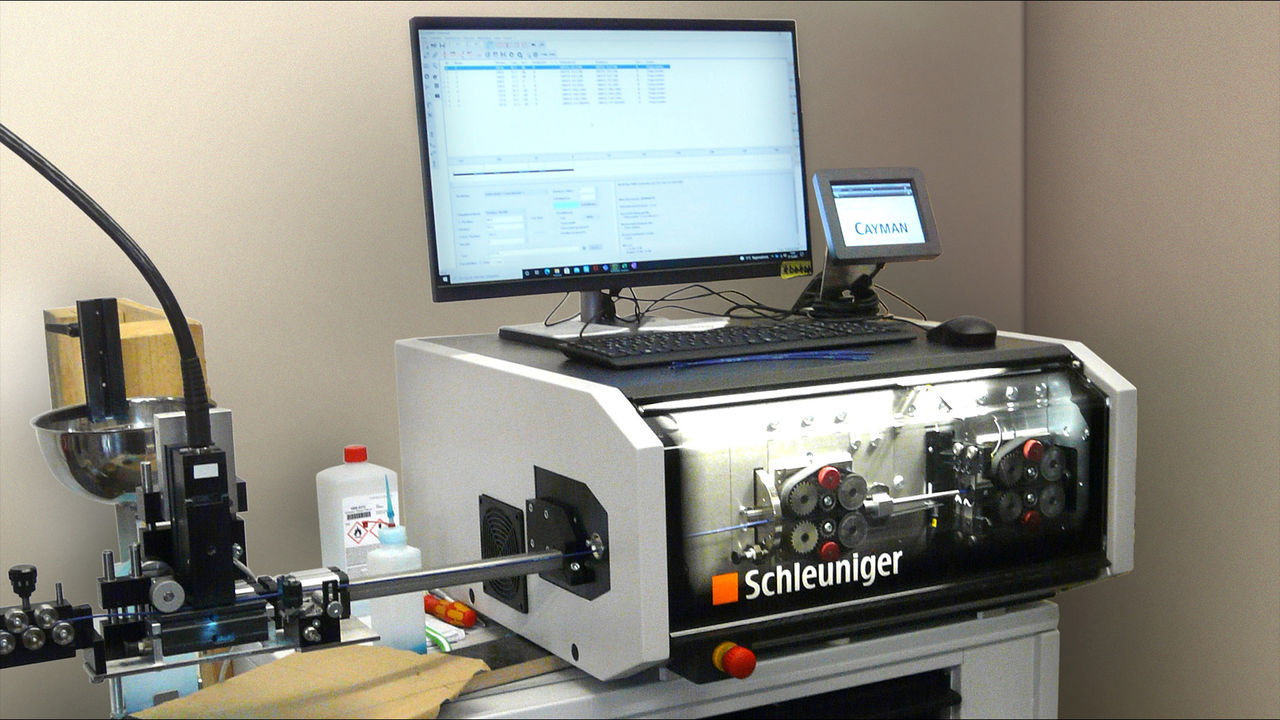

„Wir fertigen sehr viele kleinere Klemmenkästen und Unterverteilungen aus Kunststoff. Diesen Schritt haben wir jetzt automatisiert, indem wir eine Fräsanlage angeschafft haben und die Fräsdaten in Eplan Pro Panel generieren.“

kbb-logo

Ganze Geschichte lesen
kbb-testimonial

„Eplan Pro Panel ist ein hervorragendes Engineering-Tool.“

logo-gruebl-automatisierungstechnik

Ganze Geschichte lesen

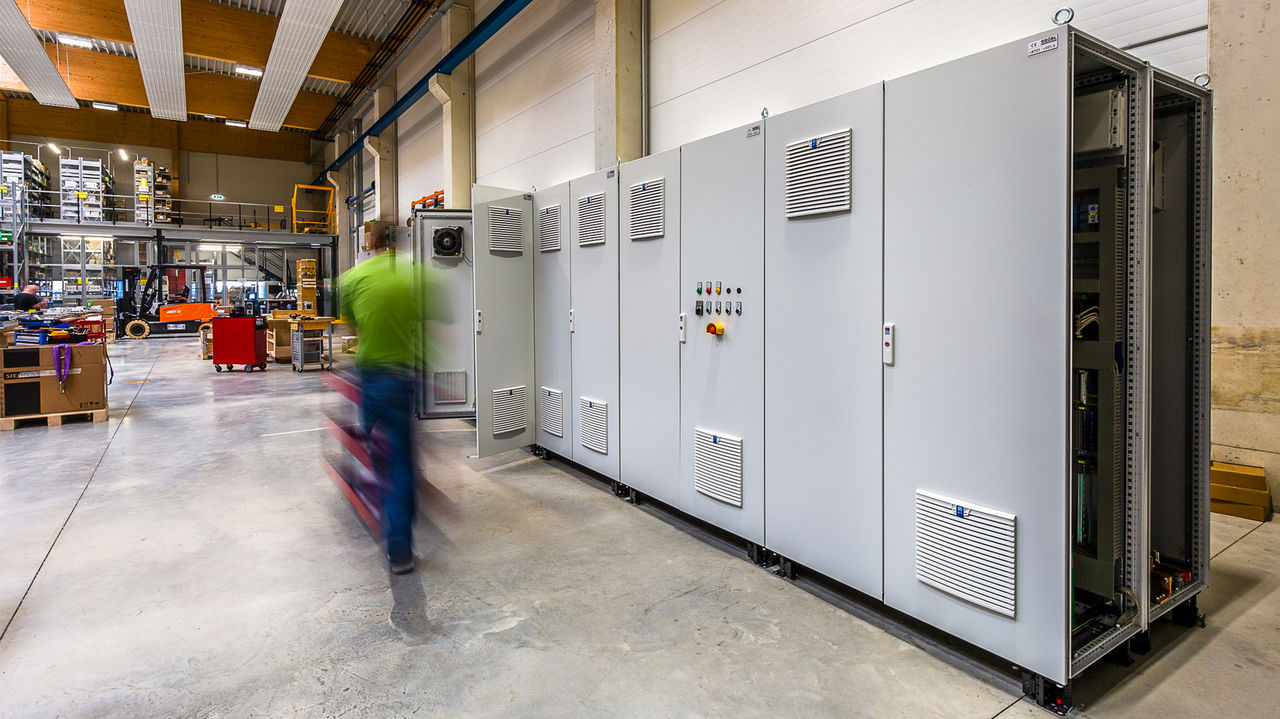

gruebl-automatisierungstechnik-story-with-eplan-pro-panel

„Durch den Einsatz der Digitalen Zwillinge und der standardisierten Daten aus dem Eplan Data Portal haben wir die Konstruktionszeit signifikant reduziert.“

spie Logo

spie

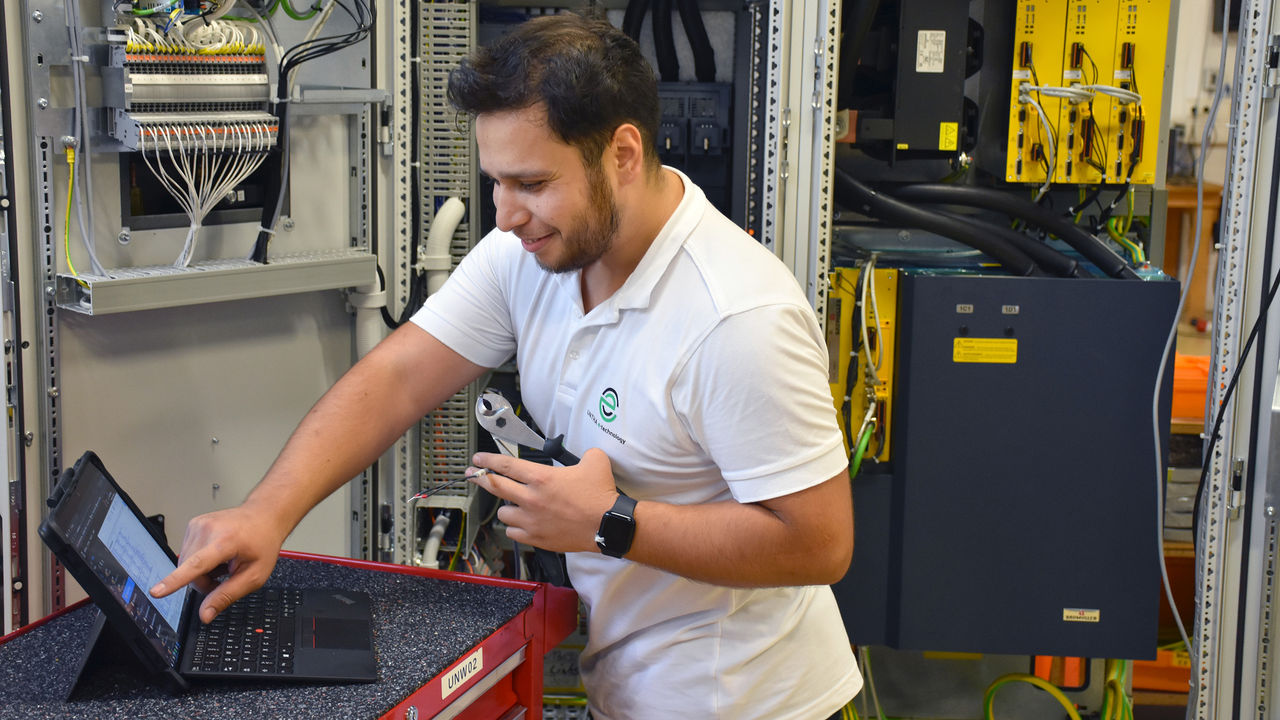

 „Die Entscheidung fiel neben der breiten Akzeptanz auf dem Markt in erster Linie aufgrund des datenbank-basierten Aufbaues der Eplan Plattform. Das ermöglicht die einfache Nutzung der Daten auch in vielen anderen Bereichen im Unternehmen.“

Ganze Geschichte lesen
UNTHA Referenz

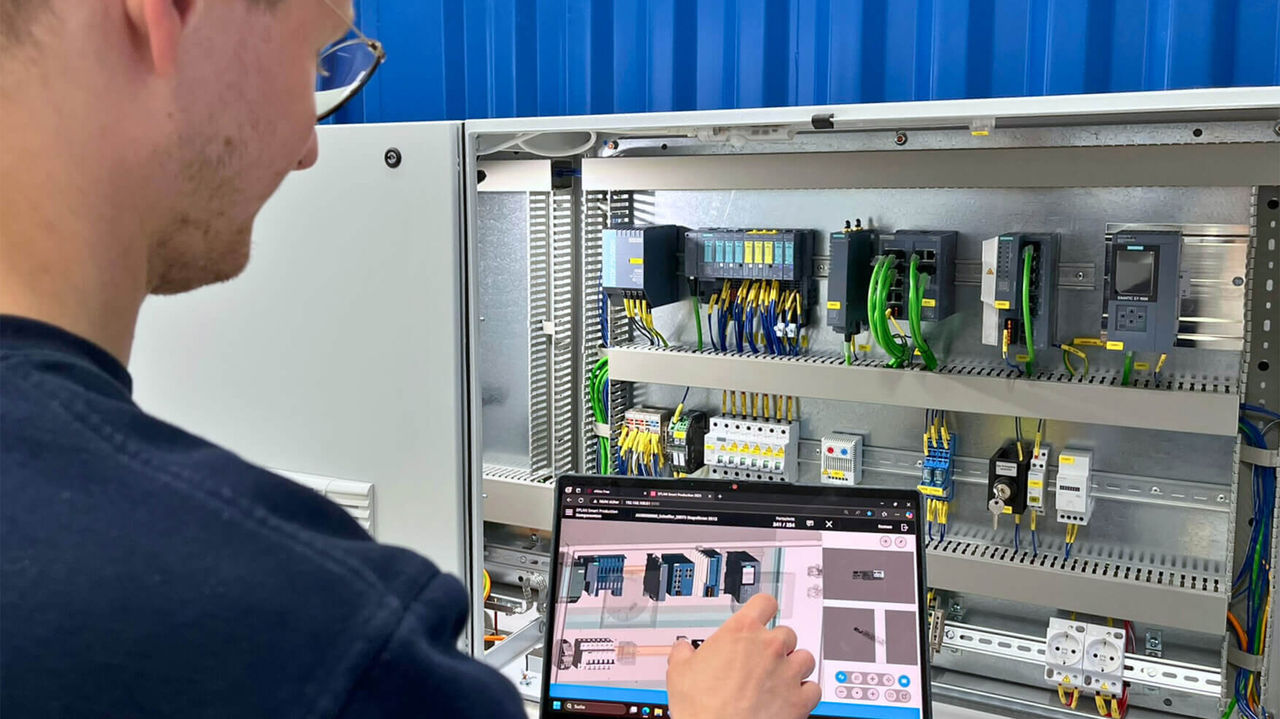

„Die Fertigung hat alle Daten zur Hand, die wir in der Planung generieren. Und die Kollegen z.B. in der Auftragsplanung können immer den aktuellen Stand der Montage einsehen. Das bewährt sich in der Praxis.“

Ganze Geschichte lesen
Röring Referenz

Mit Eplan Software den Digitalen Zwilling für Ihren Schaltschrankbau nutzen

Nach der Schaltplanerstellung ist noch lange nicht Schluss: Eplan versorgt Sie mit Software für die 3D-Planung Ihrer Steuerungs- und Schaltanlagen. Und in der Produktionshalle kommt Eplan ebenso zum Einsatz, um auf Basis des Digitalen Zwillings auch die Schaltschrankfertigung zu vereinfachen.

Sie haben auch Herausforderungen im Engineering und der Fertigung von Maschinen?

Entdecken Sie Ihre Möglichkeiten mit Eplan im Maschinenbau. Lernen Sie mehr über automatisiertes Engineering und Maschinenverkabelung.

Mehr erfahren
Eplan im Maschinenbau

Kupferschienen effizient fertigen

Das detaillierte 3D-Modell mit Schrankaufbau, Gerätetechnik und Kupferschienen liefert eine 100-prozentig digitale Beschreibung der gesamten Schaltanlage. Insbesondere mit Blick auf die Kupferschienen bietet die dreidimensionale Planung entscheidende Mehrwerte: Sie verhindert die Produktion von Schienen, die nicht passen. Unnötige Kosten werden so reduziert.

Mehr erfahren
Eplan im Schaltanlagenbau
