Vom Digitalen Zwilling zum fertigen Schaltschrank in Rekordzeit

Keine Angst vor Fachkräftemangel im Schaltschrankbau: Mit der Eplan Software und perfekt abgestimmten Fertigungsmaschinen von Rittal sparen Sie effektiv Arbeitszeit und weitere Ressourcen. Setzen Sie qualifiziertes Personal gezielter ein, während auch Kolleginnen und Kollegen mit weniger Erfahrung Schaltschränke schnell fertigen können.

Ihr Workflow

Ihre Herausforderungen
Unsere Lösung

Fachkräftemangel im Schaltschrankbau: volle Auftragsbücher, lange Gesichter?

Die Auftragsbücher sind voll, trotzdem bleiben einige Arbeitsplätze leer: Gerade im Schaltschrankbau ist es oft nicht leicht, qualifiziertes Personal zu finden. Langjährige Mitarbeiter haben im Tagesgeschäft mit der Schaltschrankmontage alle Hände voll zu tun. Gerne würde die Firma noch weitere Aufträge annehmen. Aber zwischen dem Abmessen von Bohrlöchern, dem Crimpen von Drähten und der Verdrahtung nach Schaltplan bleibt einfach keine Zeit für weitere Projekte.

Gleichzeitig steigt der Druck durch die Kunden: Sowohl Serien- als auch Sonderanfertigungen in Losgröße 1 sollen in kürzester Zeit geliefert werden. Lässt sich der Schwung aus der Elektrokonstruktion auch für die Schaltschrankproduktion nutzen?

3D-Modelle, Assistenzsysteme und Produktionsmaschinen beschleunigen die Fertigung und reduzieren die Arbeitszeit

Plant Ihre Elektrokonstruktion Schaltschrankaufbauten in 3D? Dann können die Daten aus dem Ingenieurbüro nahtlos als technische Vorgaben für Fertigungsmaschinen dienen.

Damit können z. B. Montageplatten vollautomatisch gebohrt oder im 3D geroutete Drähte zugeschnitten und gecrimpt werden. Aber auch bei der manuellen Produktion helfen 3D-Modelle, Assistenzsysteme und Fertigungsgeräte.

Hilfestellungen, die manuelle Schaltschrankfertigung erleichtern

Fertigungszeichnungen und Schnittlisten für Kabelkanäle ableiten
3D-Routing für die Bestimmung von Drahtlängen
Geräte wie Komponentenetikettierer oder Crimp-Automaten nutzen
Assistenzsysteme für Verdrahtung und Bestückung verwenden

⇒ 3D-Modell liefert Listen und Anleitungen für die Fertigung

Automatisierte Schaltschrankproduktion

Software für Auftragsabwicklung und Fertigungsmanagement nutzen
Nahtlose Datenübertragung zu den Fertigungsmaschinen
Maschinen für automatisierte Gehäusemodifikation einsetzen
Drähte automatisiert zuschneiden, crimpen und bündeln

⇒ 3D-Modell ist Datenbasis für den Einsatz automatisierter Fertigungssysteme

Zehn Wege zur Optimierung Ihres Schaltschrankbaus

Jetzt entdecken (PDF)

Verdrahtung benötigt 49 % der Fertigungszeit

Studie Schaltschrankbau 4.0

320 Seiten umfasst ein Stromlaufplan im Durchschnitt
Die Verdrahtungszeit auf dieser Basis beträgt im Schnitt 54 Stunden
Das entspricht 49 Prozent der gesamten Fertigungszeit
16,74 Stunden werden allein für das Lesen der Dokumente aufgewendet

Dies sind Erkenntnisse der Studie „Schaltschrankbau 4.0“, die das ISW der Universität Stuttgart erstellt hat.

Die komplette Publikation können Sie bei Eplan kostenlos anfordern.

Studie kostenlos anfordern

So profitieren unsere Kunden im Schaltschrankbau von der Zusammenarbeit mit Eplan

700 Schaltanlagen fertigt USEMCO heute in einem Jahr. 2015 waren es nur 180.

Ganze Geschichte lesen

1 Tag – und nicht zwei Wochen wie früher – benötigt Engineering Specialists für den Bau von zehn Schaltschränken.

Ganze Geschichte lesen

„Der Technologiewechsel auf Rittal und Eplan war ein echter Gamechanger. Die Automatisierungstechnik und Software ermöglichen uns, endlich zu wachsen – und das sogar mit derselben Anzahl an Arbeitskräften.“

Ganze Geschichte lesen

PICHLERwerke konnte mit Eplan Software und Stanz- und Biegemaschinen von Rittal Automation Systems eine teilautomatisierte Kupferschienenfertigung realisieren, die Qualität und Effizienz steigern.

„Gemeinsam mit Eplan gestalten wir die Zukunft der Automatisierung – durch die durchgängige Datenintegrität der Eplan Lösungen erschaffen wir einen Schaltschrankbau 4.0 zum Mehrwert unserer Kunden."

„Uns bringen die Automatisierung und die durchgängige Nutzung und Weiterverarbeitung der Daten auf einer zentralen Plattform klare Rationalisierungs- und Optimierungseffekte schon bei Stückzahl 1.“

Ganze Geschichte lesen

Mit Eplan und Rittal Ihren Schwung aus der Elektrokonstruktion für den Schaltschrankbau nutzen

Alles aus einer Hand: Eplan und Rittal versorgen Sie mit Software, Services, Werkzeugen und Fertigungsanlagen für Ihre gesamte Wertschöpfungskette im Schaltschrankbau. Die verschiedenen Lösungen der beiden Schwesterunternehmen sind perfekt aufeinander abgestimmt.

So können Sie Daten aus Ihrer Elektrokonstruktion mit Eplan nahtlos für den Betrieb von Rittal-Fertigungsanlagen für den automatisierten Schaltschrankbau nutzen.

Rittal Perforex

Automatisierte Gehäusemodifikation

Einfach die Montageplatte platzieren, schon setzt die Fertigungsanlage automatisch Bohrungen und Gewindefräsungen um, ebenso wie Aussparungen im Gehäuse. Die dafür benötigten Daten werden aus dem mit Eplan Software erstellten 3D-Modell des Schaltschrankes abgeleitet.

Rittal Wire Terminal

Drähte für die Verdrahtung vorbereiten

Drähte zuschneiden, beschriften, crimpen, bündeln: All das läuft mit dem Rittal Wire Terminal automatisch ab. Basierend auf dem virtuellen Prototyp des Schaltschrankes kann die Vorbereitung der Drähte auch parallel zur Gehäusemodifikation starten.

Rittal Perforex
Rittal Wire Terminal

Eplan Smart Production

Digitale Assistenzsysteme

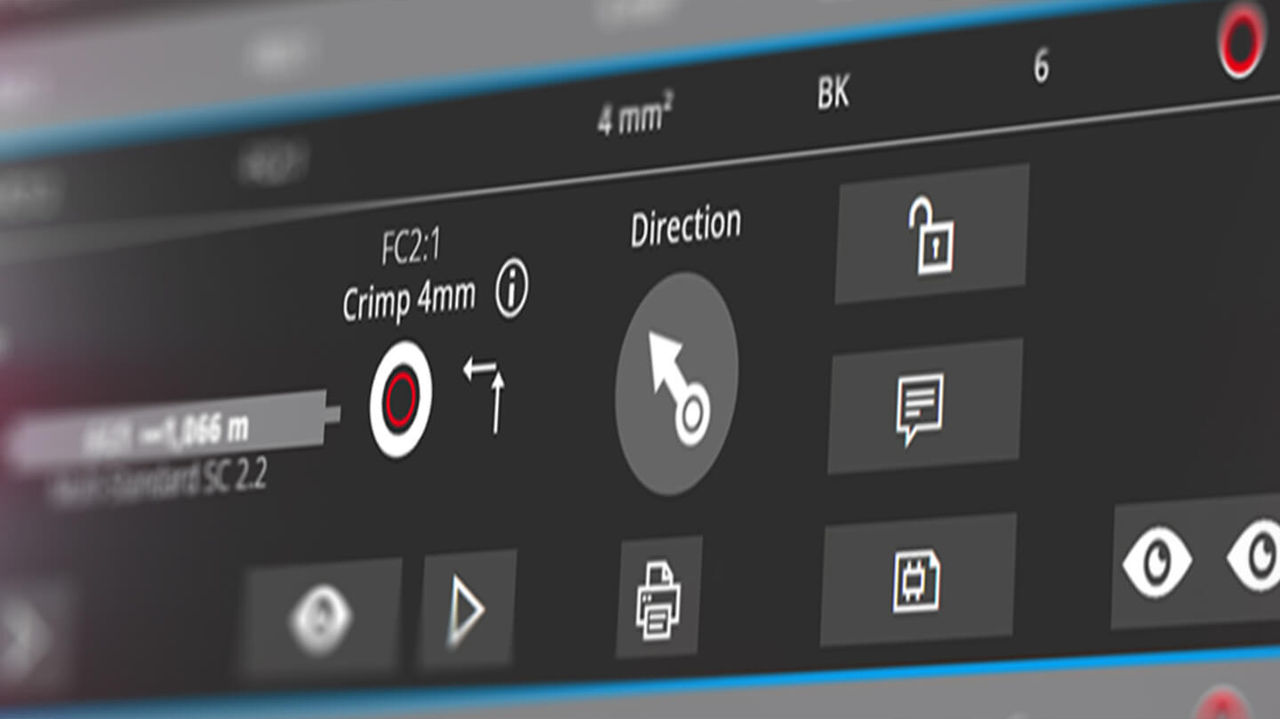

Eplan Smart Production ist ein Assistenzsystem für Mitarbeiter in der Schaltschrankfertigung: Mithilfe von Checklisten werden Werker durch einzelne Prozesse der Komponentenmontage und Schaltschrankverdrahtung geführt. Das System stellt dabei die im jeweiligen Arbeitsschritt notwendigen Informationen bereit. Ein 3D-Modell des Schaltschranks sorgt für ein noch besseres Verständnis, welcher Handgriff aktuell zu tun ist.

Rittal ePOCKET

Digitale Schaltplantasche

Schluss mit hunderten Seiten veralteter Papierdokumentation im laufenden Betrieb von Maschinen- und Anlagen: Mit Rittal ePOCKET können Sie jederzeit aktuelle Maschinen- und Anlagendokumentationen teilen und per QR-Code direkt auf ausgewählte Rittal-Schaltschränke zugreifen. Das erleichtert die Wartung und Instandhaltung.

Eplan Smart Mounting and Smart Wiring
Rittal ePOCKET

Mehr über Rittal erfahren

Maschinenbau automatisieren
Schaltanlagenbau automatisieren

Sie haben auch Herausforderungen im Engineering und der Fertigung von Maschinen?

Entdecken Sie Ihre Möglichkeiten mit Eplan im Maschinenbau. Lernen Sie mehr über automatisiertes Engineering und Maschinenverkabelung.

Mehr erfahren

Sukzessiv zum maschinellen Arbeiten

Die aus dem Digitalen Zwilling abgeleiteten Fertigungsdaten ermöglichen eine schrittweise Automation – auch in der Fertigung von Schaltanlagen. Bearbeitungsmaschinen können die im Schaltschrank erforderlichen Ausbrüche automatisch fräsen, und Kupferschienen werden ebenfalls auf Basis der Daten aus der 3D Planung semiautomatisch abgelängt, gestanzt und gebogen.
