Maschinenverkabelung

Trial-and-Error bei der Maschinenverkabelung? Das muss nicht sein! Der Digitale Zwilling macht es möglich, die exakten Kabellängen frühzeitig zu bestimmen und vorkonfektionierte Kabel richtig zu bestellen.

Anhand präziser Anleitungen können Monteure bei der Installation der Kabel nach dem Plug-and-Play-Prinzip arbeiten. Eplan unterstützt Sie bei der Verkabelung von Maschinen mit einem elektrotechnischen 3D-CAD-System.

Ihr Workflow

Ihre Herausforderungen
Unsere Lösung

Trial & Error bei der Maschinenverkabelung: Etwas weniger mühsam, bitte!

Welches Kabel benötige ich? Wie plane ich es sinnvoll ein? Welche Länge sollte es haben? Die Planung der Verkabelung zwischen Maschine und Schaltschrank gestaltet sich im Tagesgeschäft oft mühsam. Nicht selten wird die Verkabelung ohne konkrete Vorgaben durchgeführt. Die Ergebnisse können dabei jedes Mal völlig unterschiedlich ausfallen. Ein hoher Materialverbrauch lässt sich so kaum vermeiden.

Hinzu kommen ärgerliche Überraschungen, wie zu kleine Durchbrüche oder Bohrlöcher, die in der Planung nicht mit bedacht wurden und jetzt die komplette Montage in Verzug bringen. Auch an ein einheitliches Erscheinungsbild der fertigen Verkabelungen ist in diesem Durcheinander nicht zu denken.

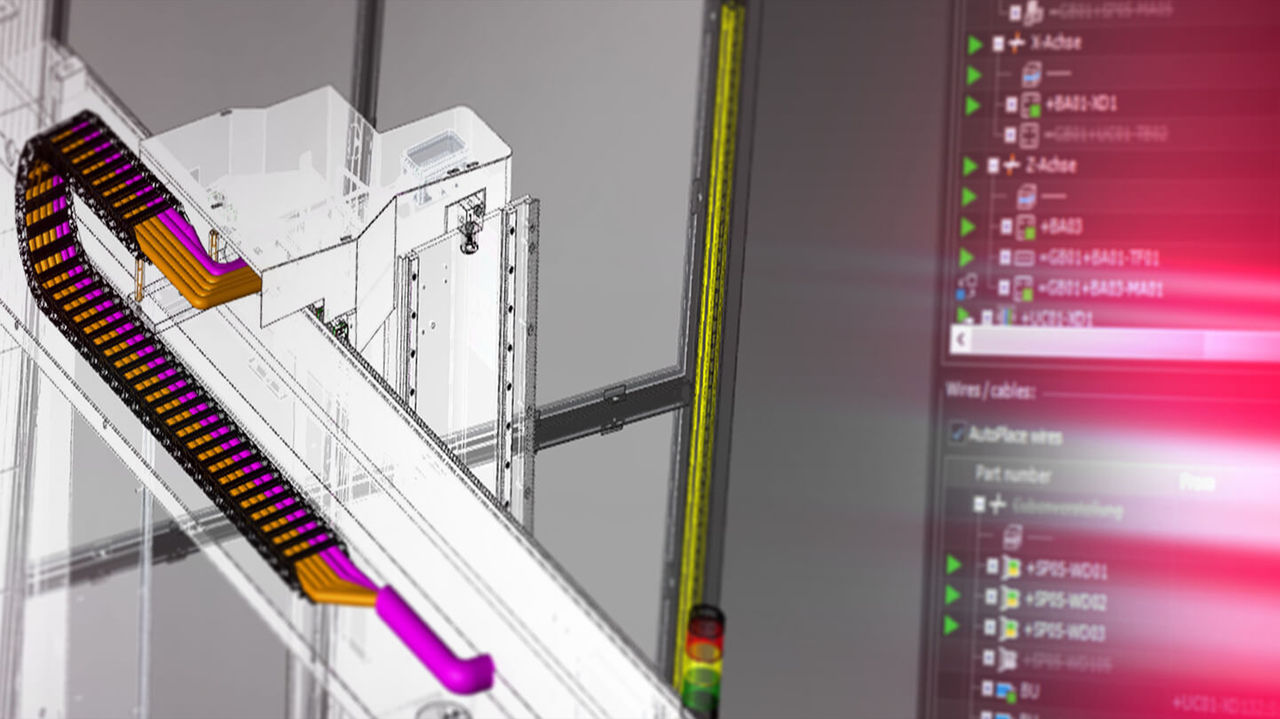

3D-Modell von Maschine, Schaltschrank und vollständiger Kabelplanung

Mit der passenden Software geht das deutlich einfacher! Elektrotechnische 3D-CAD-Systeme wie Eplan Cable proD ermöglichen es, 3D-Baugruppen von Maschinen, der Verkabelung und damit verbundene Schaltschränke abzubilden. Dafür ist keine Einarbeitung in komplexe MCAD-Software notwendig.

Nach erfolgter Elektroplanung kann der Digitale Zwilling der Verkabelung an ein mechanisches 3D-System übergeben werden. So kann im MCAD-System z.B. eine Kollisionsprüfung durchgeführt werden und auf Belange der Elektrokonstruktion schnell reagiert werden. Das 3D-Modell kann auch während der laufenden Montage als virtueller Prototyp genutzt werden (siehe Animation).

Digitaler Zwilling der Maschinenverkabelung

Vorteile bei der Planung

Kabelwege, Bohrungen und Durchbrüche einplanen und visualisieren
Kabellängen bereits während der Planung bestimmen
Vorkonfektionierte Kabel lange vor der Montage beim Hersteller bestellen
Klare Vorgaben für die Montage definieren und eindeutig abbilden

Vorteile bei der Montage

3D-Modell steht als digitaler Prototyp für einheitliche Verkabelung zur Verfügung
Vorkonfektionierte Kabel lassen sich reibungslos anschließen
Geführte Montage, reibungslose Kundenabnahme
Verringerter Materialverbrauch senkt Produktionskosten

So profitieren unsere Kunden im Maschinenbau von der Zusammenarbeit mit Eplan

psb intralogistics
Hahn Automation
Felder Group
Winkler und Dünnebier

„Durch die präzise Bestimmung der Kabellängen und die detaillierte Dokumentation sparen wir Kosten und vermeiden zusätzliche Konstruktionszeit. Die richtigen Kabel zu bestellen reduziert unnötigen Abfall und ermöglicht einen sofortigen Einbau.“

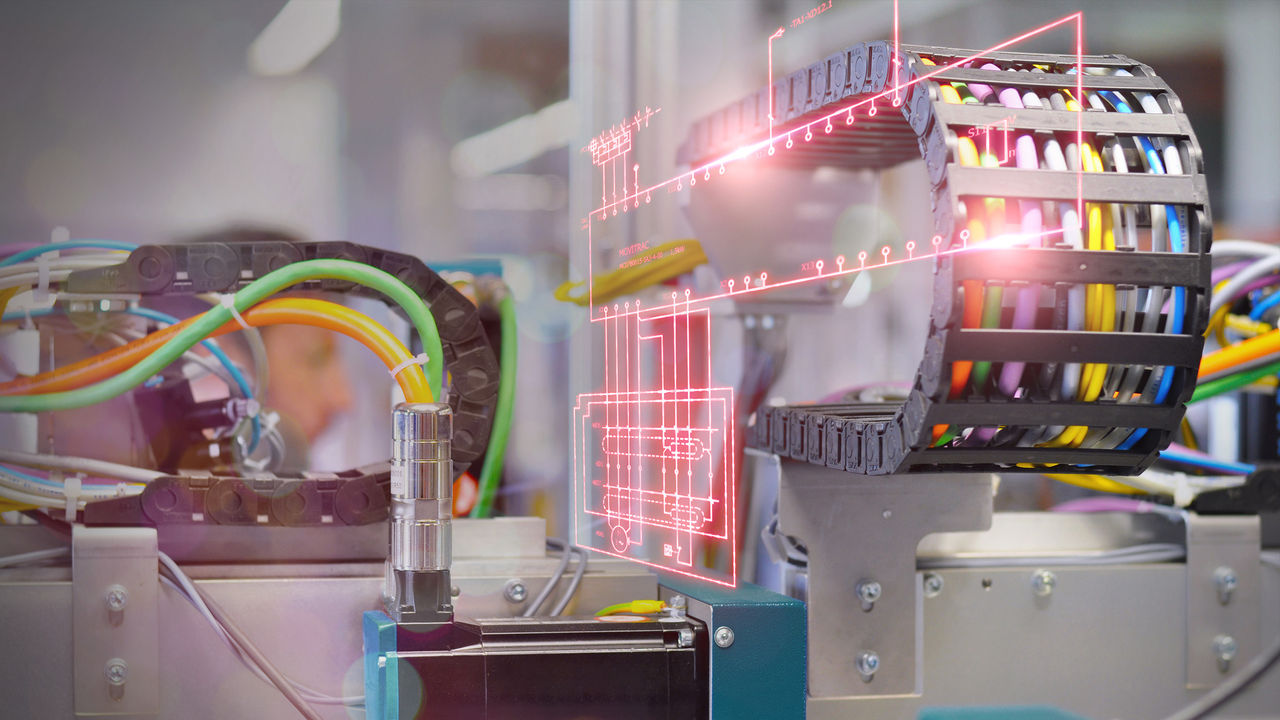

psb intralogistics GmbH and eplan cable prod

„Das System ermittelt zuverlässig die Kabellängen, man muss also weder vorher messen noch nachher korrigieren. Und das Personal kann fehlerfrei und zügig arbeiten, weil die Leitungswege im Viewer angezeigt werden.“

Ganze Geschichte lesen

20 % Zeiteinsparung in der Entwicklungs- und Prototypenphase dank digitalem Zwilling und Eplan Cable proD.

felder-group-story-with-eplan-cable-prod

„First time right, das heißt die Quantität der Kabel wird erhöht, bei denen die Kabellänge direkt beim ersten Mal stimmt und nicht second time still wrong ist.”

Gesteigerte Produktivität
Digitaler Zwilling für die Verkabelung

Gesteigerte Produktivität durch vorkonfektionierte Kabel

Planen Sie Komponenten und Kabel am 3D-Modell. Durch klare Vorgaben und den Einsatz vorkonfektionierter Kabel geht auch unerfahrenen Mitarbeitern die Installation leicht von der Hand. Mit der digitalen Abbildung Ihrer Verkabelung ermitteln Sie frühzeitig und präzise den Materialbedarf. So können Sie früher die korrekten Bestellungen auslösen.

Ergänzend bietet Eplan auch einen HTML-Export. Damit können Installateure direkt im Webbrowser erkennen, wie Ingenieure den Einbau der Kabel geplant haben. Dadurch wird eine reibungslose Umsetzung und Installation gewährleistet, bei der potenzielle Probleme frühzeitig erkannt und vermieden werden. Dies führt zu einer gesteigerten Effizienz und einer höheren Qualität des gesamten Prozesses.

“Eplan Cable proD verändert grundlegend den Prozess der Maschinenverkabelung und ermöglicht den effizienten Einsatz und Einbau von vorkonfektionierten Kabeln", so Lukas Menzel, Produktmanager bei Eplan, Deutschland.

Mehr zu Eplan Cable proD

Maschinenverkabelung? Jetzt mit dem Digitalen Zwilling der Verkabelung beginnen!

Ein Kostentreiber im Maschinenbau sind unbekannte Kabellängen. Ob zu kurz oder zu lang geplant – sie haben direkten Einfluss auf die Kosten einer Maschine. Innovation hat in den vergangenen Jahren hier wenig stattgefunden, da etablierte Prozesse nicht auf den Prüfstand gestellt wurden.

Die Software Eplan Cable proD wurde für die Maschinenverkabelung entwickelt. Diese revolutioniert den Prozess der Kabelplanung.
