Industry Packages - Zusätzliche Informationen
Energy
Das enthaltene Referenzprojekt zeigt die Planung und Dokumentation einer kompakten Sekundärstation im Umfeld der Energieverteilung. Es dient als praxisnahes Anwendungsbeispiel für die strukturierte Projektierung nach etablierten Branchenstandards.
Anwender erhalten Einblicke in typische Projektstrukturen, Funktionsübersichten, Stromlaufpläne sowie projektbezogene Auswertungen. Darüber hinaus demonstriert das Projekt die Zusammenarbeit zwischen Vorplanung, Elektrokonstruktion und 3D-Schaltschrankplanung.
- Bild 3
- Bild 1
- Bild 2
Projektvorlagen
Standardisierte Projektstrukturen auf Basis von RDS-10.
Vorbereitete Engineering-Daten für Planung und Detailplanung.
Vorlagen für Gerätelisten, Klemmenpläne und Fertigungsdokumentation.
Engineering Library und Validierung
Engineering-Bibliothek für Stromverteilersysteme.
Makros für Mittel- und Niederspannungsanwendungen.
Integrierte Validierungsmechanismen für normgerechtes Engineering.
Industrieprojekt
Komplettes EPLAN-Projekt für ein kompaktes Umspannwerk.
Praktische Umsetzung von ISO 81346 und IEC 61355 in einem umfassenden, leicht verständlichen dreistufigen funktionalen System.

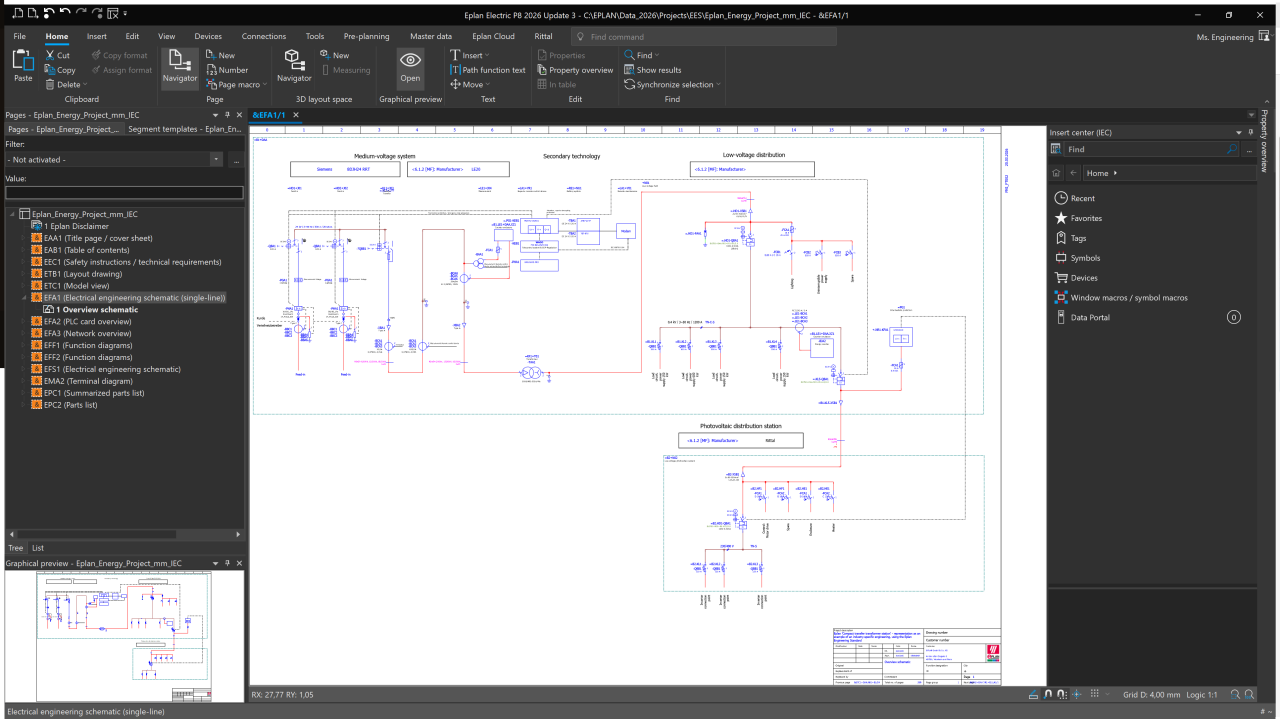

Vollständiges einpoliges Diagramm für Mittel- und Niederspannungsschaltgeräte.
Typische detaillierte elektrotechnische Auslegung inklusive Sammelschienensystemen.

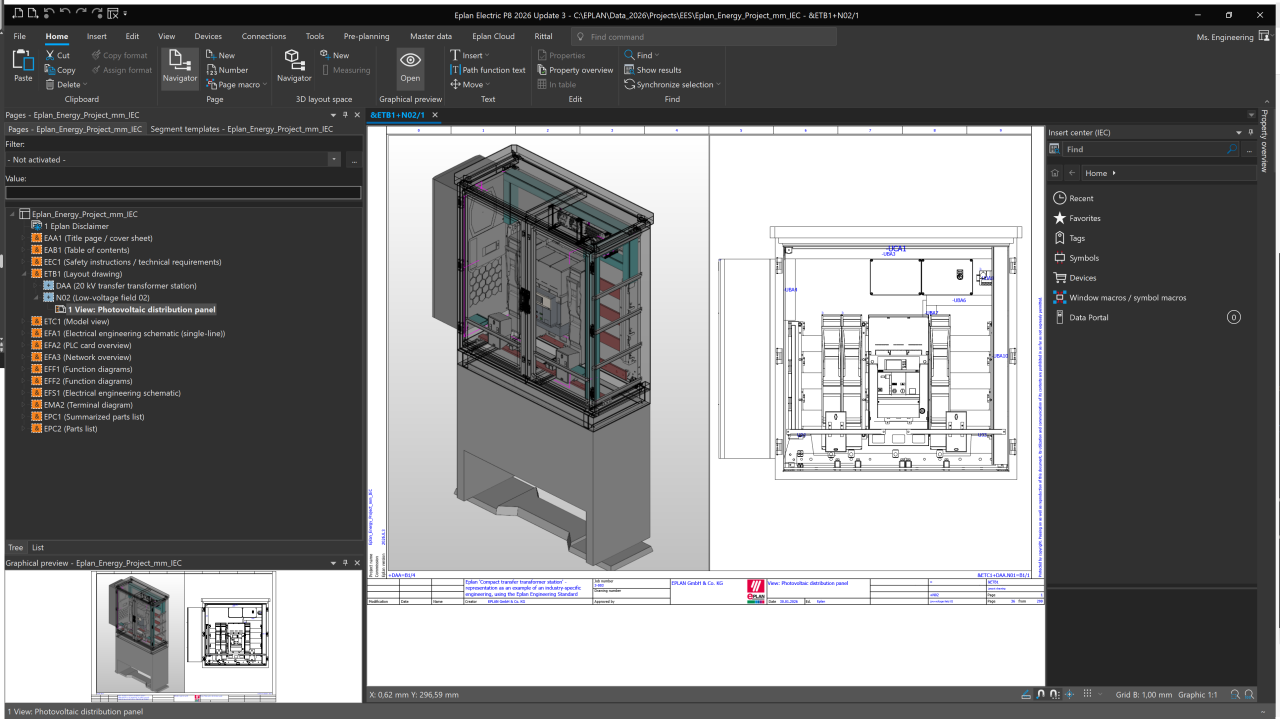

Vollständig konstruierte 3D-Schaltschrankkonstruktion mit Leistungs- und Sammelschienenbündeln, vorbereitet für mechanische Fertigungs- und Bearbeitungsprozesse.

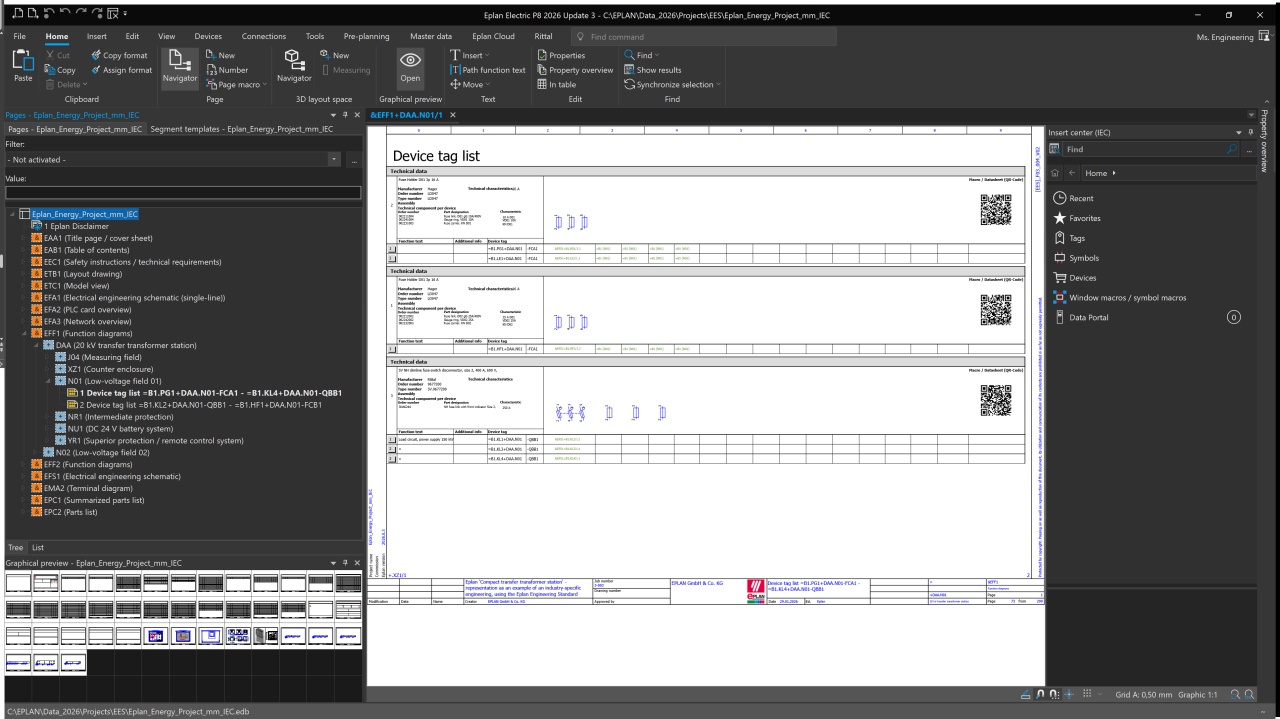

Umfassendes Auswertungspaket inklusive spezieller Gerätelisten für Basis- und komplexe Geräte.
Building Technology
Das Referenzprojekt bildet typische Anwendungen der Gebäudeautomation ab und unterstützt beim Verständnis branchenspezifischer Engineering-Strukturen. Anhand praxisnaher Beispiele werden die Planung, Dokumentation und Strukturierung von Heizungs-, Lüftungs- und Raumautomationssystemen dargestellt.
Das Projekt kann als Orientierung für den Aufbau eigener Gebäudeautomationsprojekte genutzt werden und vermittelt bewährte Vorgehensweisen innerhalb der Branche.
- Bild 3
- Bild 2
- Bild 1
Projektvorlagen
Standardisierte Projekt-, Seiten- und Vorplanungsstrukturen nach ISO 81346 sowie VDI 3814 und AMEV-Richtlinien.
Mehr als 500 vorkonfigurierte EPLAN-Objekte und Eigenschaften nach ISO 16484 und AMEV BACtwin Standards.
Konfigurierbarer gebäudespezifischer Adressschlüssel als Projekteigenschaft.

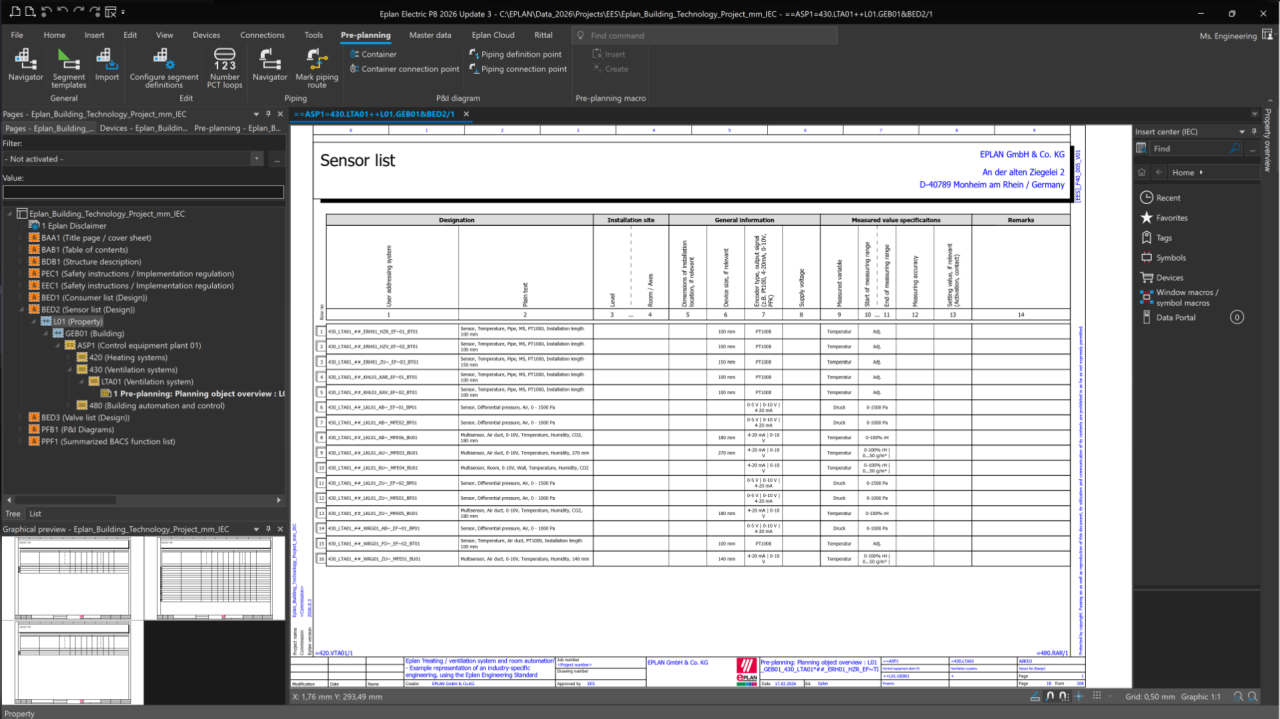

Standardisierte Auswertungsvorlagen, u. a. Sensorlisten, Verbraucherlisten, Ventillisten und Funktionslisten gemäß VDI-Richtlinien.
Vorbereitete Schemata für die Listendarstellung des Vorplanungs-Navigators zur schnellen und effizienten Konfiguration von Aggregaten.
Prüfläufe zur Qualitätssicherung.
Engineering Library für Gebäudeautomation
Mehr als 100 Makros für Heizungs-, Klima- und Lüftungsaggregate sowie 10 Baugruppen.
Standardisierte und wiederverwendbare Datenpunktauswertungen für Plug-and-Play-Engineering.
Standardisierte Rohr- und Luftkanaldefinitionen sowie Namenskonventionen auf Basis aktueller Normen.
Industrieprojekt
Komplettes EPLAN-Projekt mit Heizung, Lüftung und Raumautomation.
Praktische Umsetzung von ISO 81346 und AMEV-konformer Strukturierung in einer umfassenden, leicht verständlichen achtstufigen funktionalen Systemstruktur.
Beispiele für die Konstruktion von Motoren und Ventilen.

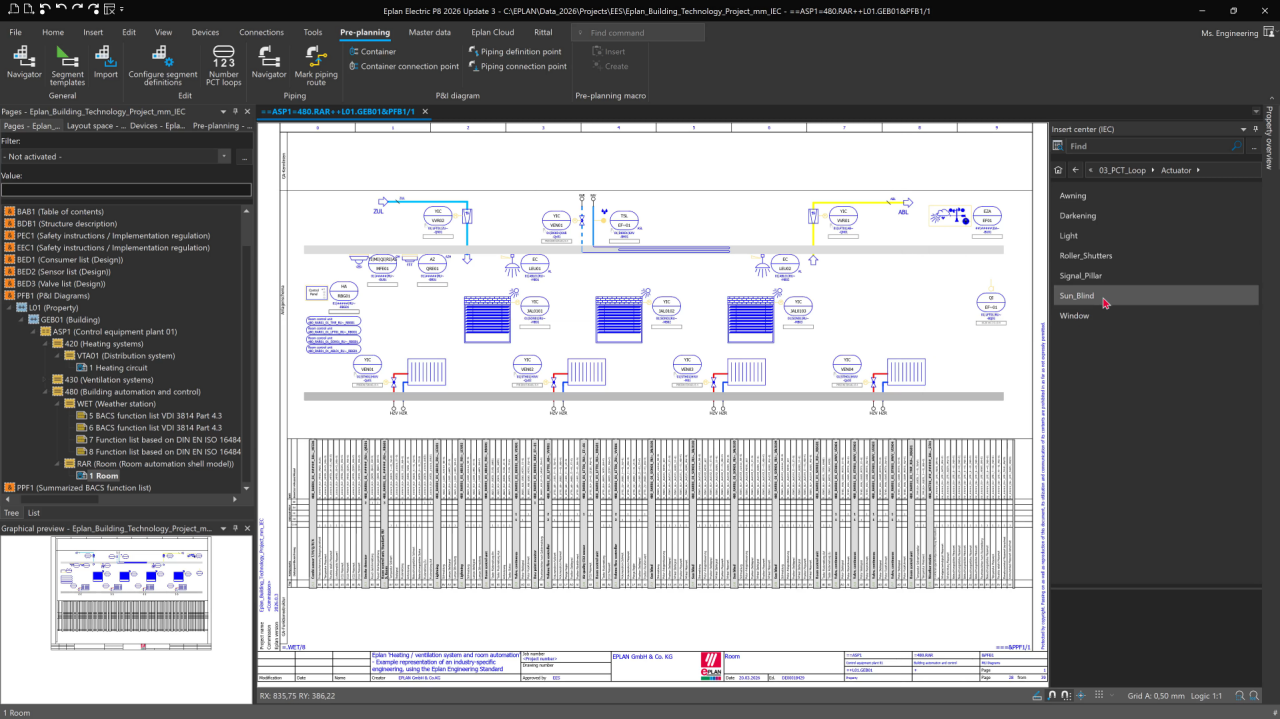

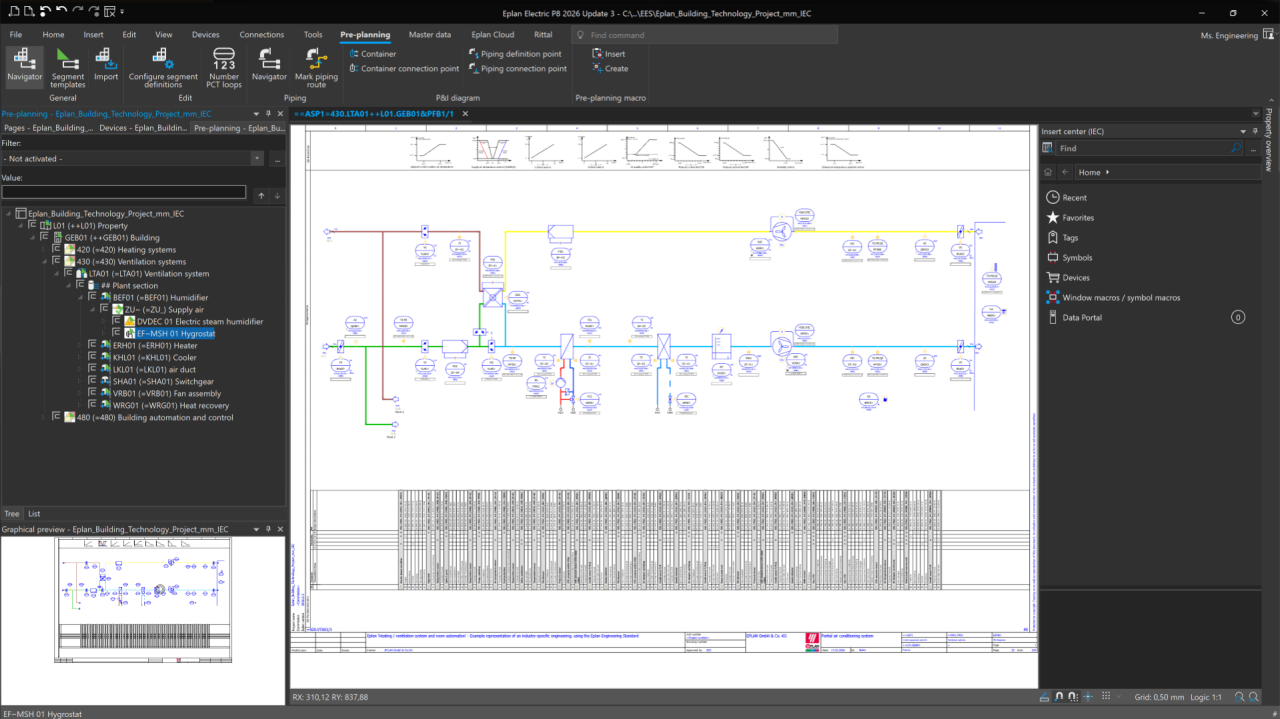

Typische Grundrissgestaltung mit P&ID-Seiten.
Realisierung von Data Point Reports innerhalb des Projekts.
Umfassendes Auswertungspaket für erweiterte Planung und Konstruktion.
Panel and Switchgear

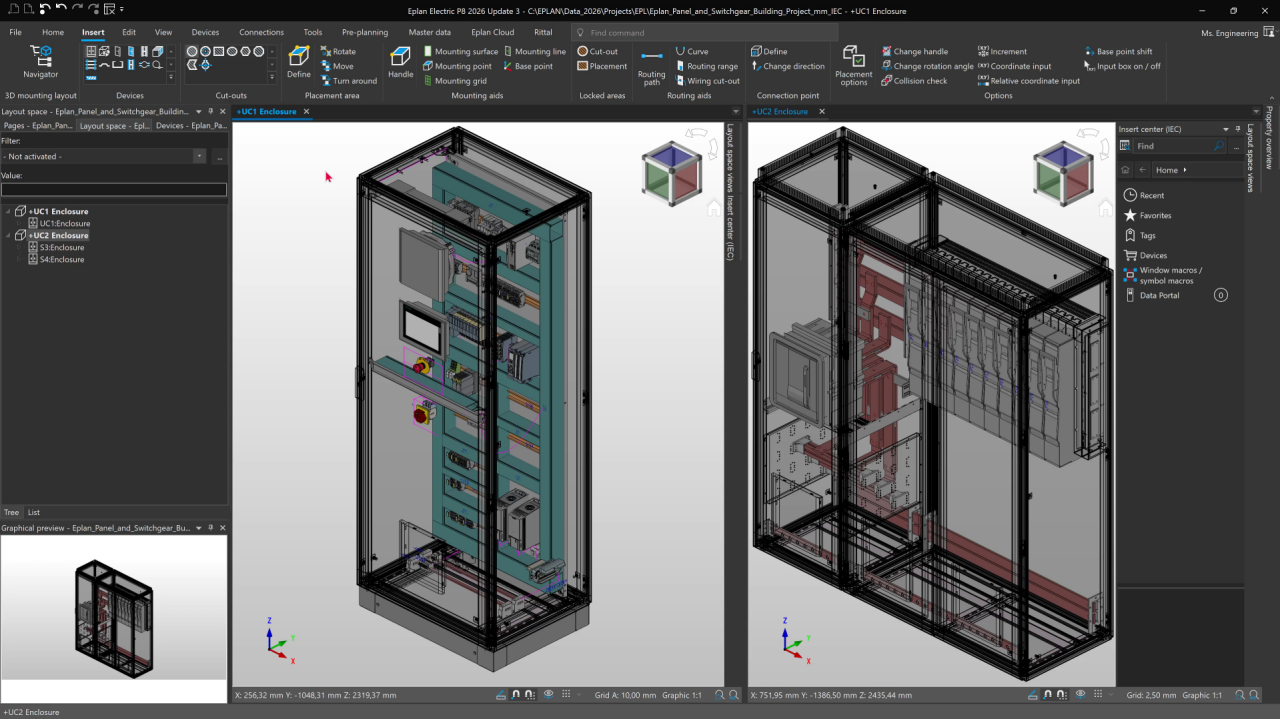

Das Referenzprojekt demonstriert typische Engineering- und Fertigungsprozesse im Schaltanlagen- und Schaltschrankbau. Es zeigt, wie elektrische Planung, 3D-Aufbauplanung und Fertigungsdokumentation innerhalb eines durchgängigen Workflows zusammenwirken.
Anwender können die enthaltenen Projektstrukturen, Vorlagen und Auswertungen als Grundlage für eigene Projekte nutzen und erhalten einen Einblick in bewährte Methoden zur Erstellung konsistenter Fertigungsdaten.
- Bild 3
- Bild 2
- Bild 1
Projektvorlage
- Vorkonfigurierte Einstellungen, Betriebsmittelkennzeichen und Projektstrukturen nach ISO 81346 und IEC 61355.

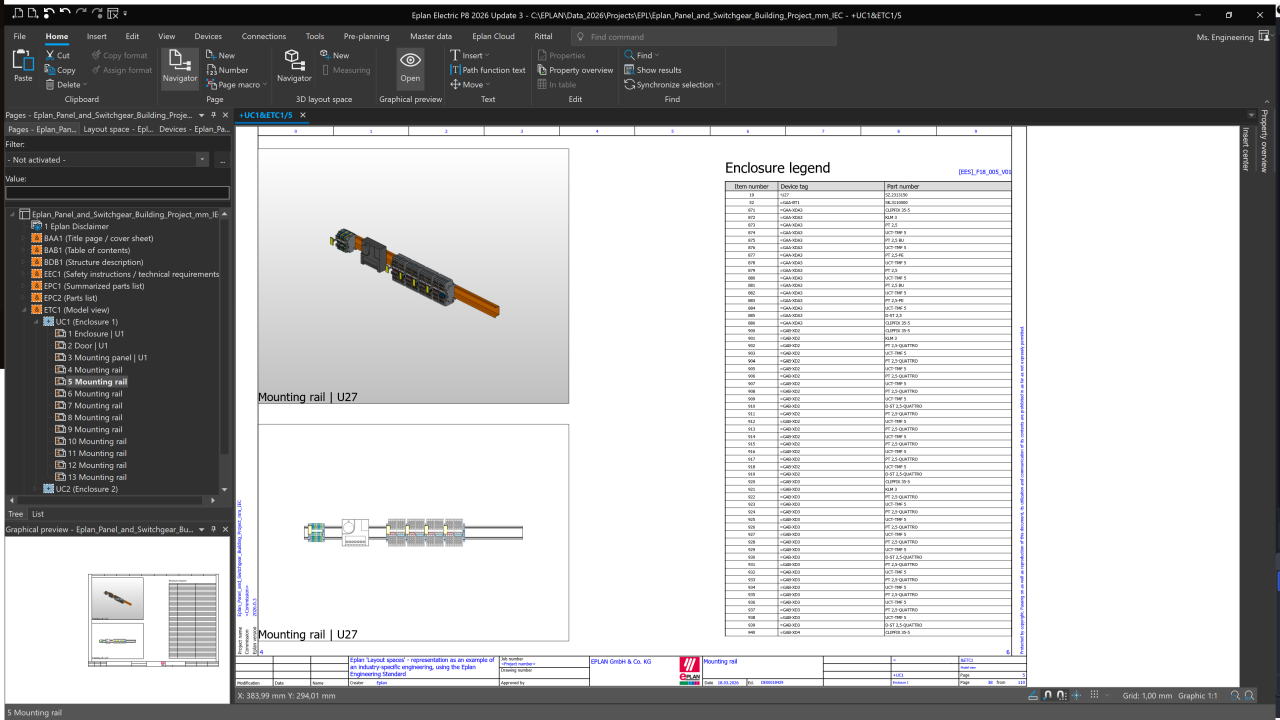

Standardisierte Auswertungsvorlagen, z. B. Klemmenpläne, Kabelpläne, Stücklisten, Artikelsummenstücklisten und technische Realisierungen.
Vorlagen für Betriebsmittel- und Verdrahtungsimporte.
Prüfläufe zur Qualitätssicherung.
Engineering Validation und Manufacturing Support
Integrierte Validierungsmechanismen für Qualitätssicherung und Konsistenz in der Konstruktion.
Sonderberichte und Formulare für Fertigungsprozesse.

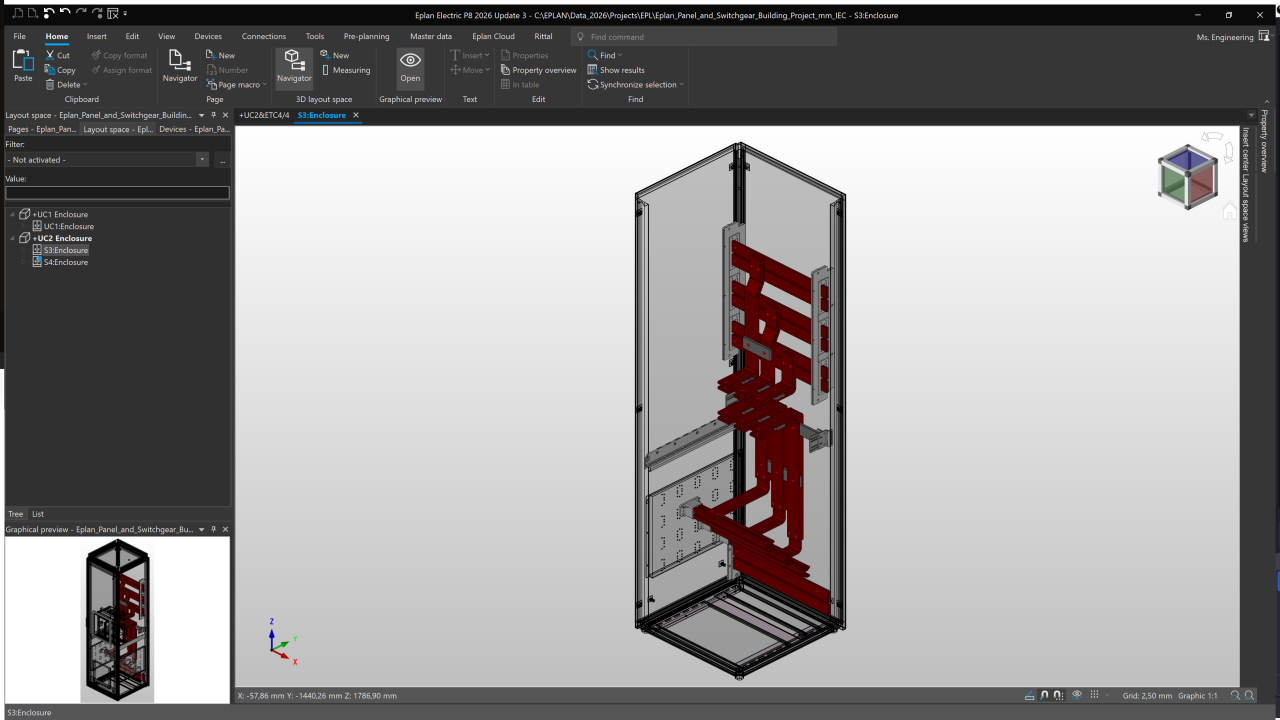

Unterstützung kupferverarbeitender und produktionsorientierter Workflows.
Fertigungsdokumentation
Vorlagen für Modellansichten und Bohrpläne.
Standards für konsistente End-to-End-Fertigungsdaten.
