BOMAG standaardiseert het elektrotechnisch ontwerp van mobiele machines
Het doel van de elektrotechnische engineers van BOMAG was duidelijk: de ontwikkeling en productie van kabelbomen versnellen. De complexe kabelbomen moesten bovendien gelijktijdig beschikbaar zijn met het mechanische prototype van de machine. Één van de factoren die dit mogelijk maakte, was de combinatie van Eplan Electric P8, Eplan Harness proD en een goed uitgeruste prototypewerkplaats voor kabelbomen. De digitale tweeling van de kabelboom wordt zowel gebruikt in serieproductie als in de communicatie met externe fabrikanten.
Traditioneel wordt de elektrotechnisch engineer pas in de laatste fase betrokken – een werkwijze die in veel machinebouwbedrijven nog steeds geldt voor prototypeproductie. Pas wanneer het mechanische ontwerp (bijna) gereed is, kan het elektrotechnische team beginnen met het opmeten van de kabelbomen.
Ontwerpen met de digitale tweeling – vanaf het begin
Het bedrijf BOMAG, wereldwijd toonaangevend fabrikant van grondverdichters en asfaltwalsen, evenals asfaltverdelers, afwerkmachines en feeders, was een van de eerste bedrijven die zich richtte op het paralleliseren van ontwikkelingsstappen. Bij de ontwikkeling van nieuwe machines werken elektrotechnische ontwerpers vanaf het begin met een digitale tweeling en gebruiken deze gedurende zowel de prototypefase als het volledige productieproces.
Dit proces begon ongeveer tien jaar geleden met prototypebouw. Sascha Michalski, destijds stagiair en nu teamleider elektrotechniek, was betrokken bij een intern project rond 3D-kabelboomontwerp. De uitdaging kwam vanuit de elektrotechnische afdeling zelf: “Het was inefficiënt om het mechanische prototype achteraf op te meten en vervolgens de kabelboom te ontwerpen en produceren onder hoge tijdsdruk. Ons doel was om al vóór de voltooiing van het fysieke prototype een tekening of zelfs een bijna productierijpe kabelboom beschikbaar te hebben.”
Eén machine – ongeveer duizend afzonderlijke kabels met een totale lengte van meer dan twee kilometer

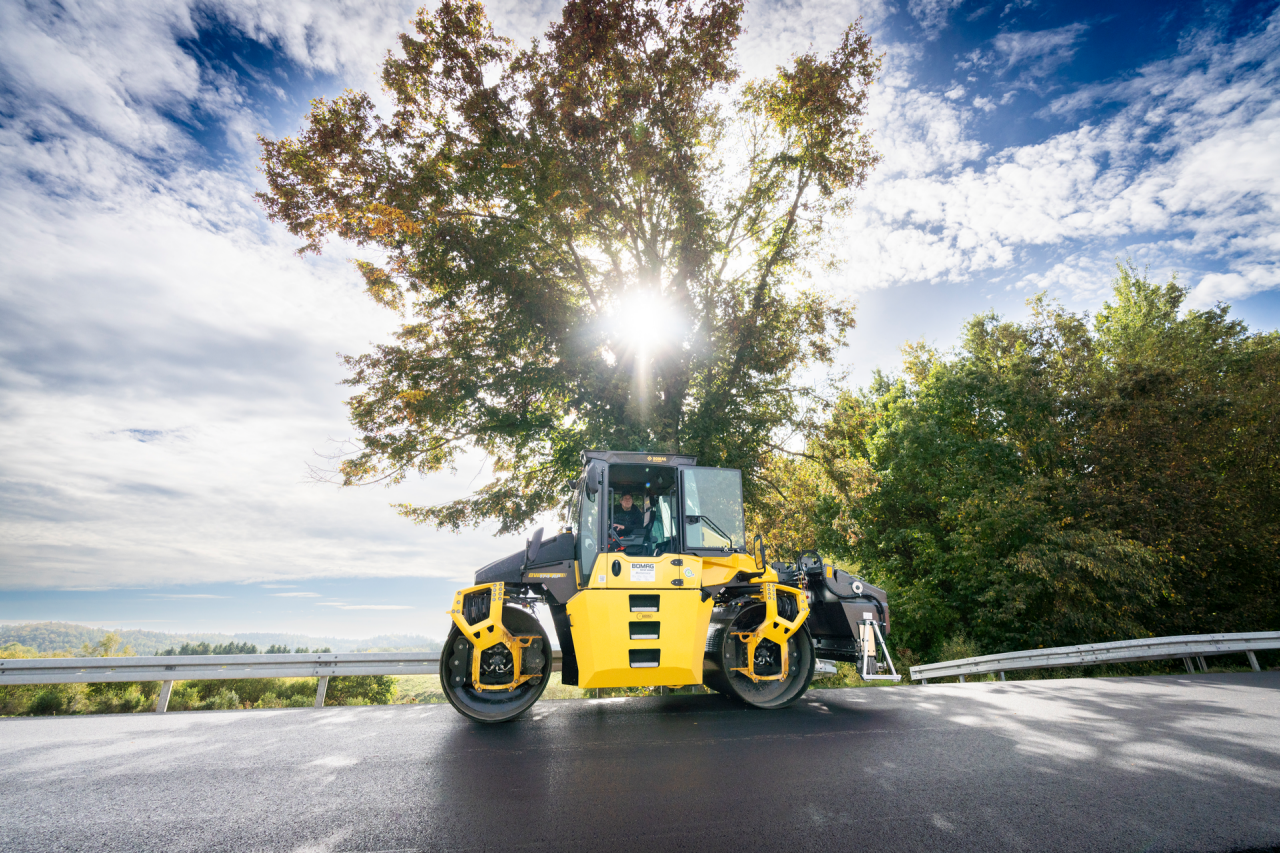

Sascha Michalski illustreert de uitdaging met een voorbeeld: “Een asfaltwals heeft ongeveer duizend afzonderlijke kabels met een totale lengte van meer dan twee kilometer – en dat is alleen de basisversie. Afhankelijk van klantopties kan dit met 30 tot 40 procent toenemen.”
Eplan Harness proD verandert de werkwijze
Al snel werd duidelijk dat Eplan Harness proD het juiste hulpmiddel was. De software beschikt over een uitgebreide database voor automatische stuklijsten en gedetailleerde kabelboomtekeningen. Dankzij de gebruiksvriendelijke interface kon BOMAG snel resultaten behalen en de software eenvoudig implementeren. Bovendien maakt Harness proD het mogelijk om complexe kabelbomen te ontwerpen op basis van CAD-gegevens uit de mechanische engineering, inclusief routing en bevestigingselementen.
Meer dan 30 prototypes per jaar – en 300 tot 400 nieuwe kabelbomen
In 2026 is BOMAG verantwoordelijk voor meer dan dertig prototypes en 300 tot 400 nieuwe kabelbomen per jaar. Tegelijkertijd worden bestaande systemen onderhouden en wereldwijd ondersteund.
Van prototype naar serieproductie
Na de introductie van Eplan Harness proD werd de software snel standaard voor serieproductie. Engineers gebruiken de koppeling tussen schema’s en 3D-modellen en profiteren van consistente data over alle processen heen.
Data voor externe kabelassemblage
Voor serieproductie werkt BOMAG samen met externe leveranciers die werken op basis van nauwkeurige data uit Eplan. Dit maakt standaardisatie en consistente kwaliteit mogelijk.
Eigen database met bijna 8.000 onderdelen
BOMAG beheert een uitgebreide database met duizenden componenten voor kabelbomen. Dit zorgt voor nauwkeurige data en flexibele samenwerking met leveranciers.
Projectopties: alle data op één platform – wereldwijd
Met Eplan Project Options werken teams wereldwijd samen op één platform met realtime toegang tot data en ontwerpen.
Toekomstvisie: focus op engineering
BOMAG blijft inzetten op verdere standaardisatie en automatisering, met ondersteuning van Eplan-oplossingen zoals Smart Wiring en Pro Panel.
