Schaltplan mit Eplan erstellen: Mit diesen 5 Tipps geht‘s ganz einfach

In diesem Artikel erfahren Sie:

• Wie fertige Basisprojekte von Eplan die perfekte Grundlage für Ihre Elektropläne bilden
• Wie Sie Projekteigenschaften nutzen, um wichtige Informationen mit einem zentralen Eintrag in den gesamten Schaltplan zu übertragen
• Warum sich die Pflege Ihres Artikelstammes lohnt
• Wie Sie mit Schaltungsvorlagen (Eplan Markos) schneller Ihre Elektrodokumentation erstellen.
• Wie Sie auf dieser Basis Ihren Schaltplan um weiterführende Auswertungen ergänzen
• Wie Sie Prüfläufe gezielt nutzen, um Widersprüche und Fehler im Stromlaufplan Schritt für Schritt zu eliminieren

Tipp 1: Basisprojekte als einheitliche Grundlage für den Schaltplan

Wer sagt, dass Sie mit einem leeren Projekt anfangen müssen? Eplan bietet Ihnen im Engineering Standard nützliche Vorlagen, fertige Basisprojekte, Normblätter und vieles mehr. Sie wurden von Eplan Profis erstellt und dienen als qualitätsgesicherte Ausgangsbasis, die Sie für Ihre tägliche Arbeit beim Erstellen von Schaltplänen nutzen können.

Das sind Ihre Vorteile der Nutzung von Eplan Vorlagen für Ihre Stromlaufpläne:

• Die Basisprojekte stehen als Projektvorlagen für eine saubere Projektierungsbasis zur Verfügung.
• Die zum Projekt passenden Grundeinstellungen wurden bereits vorgenommen und können einfach übernommen werden.
• Die Vorlagen bieten ein sauberes Stammdaten-Konzept, das Sie und Ihr Team für Ihre Projekte einheitlich verwenden können.
• Alle Inhalte können bei Bedarf individuell angepasst werden.

Profitieren Sie von einer einheitlichen Seitennummerierung, vordefinierten Strukturkennzeichen (nach IEC 81346) und konsistenten Projekteinstellungen vom ersten Tag an!

Und das Beste: Der Engineering Standard steht Software-Anwendern ohne zusätzliche Kosten nach Login bei Eplan zur Verfügung. Technische Voraussetzung ist eine Eplan ID verbunden mit Ihrer Firmenorganisation.

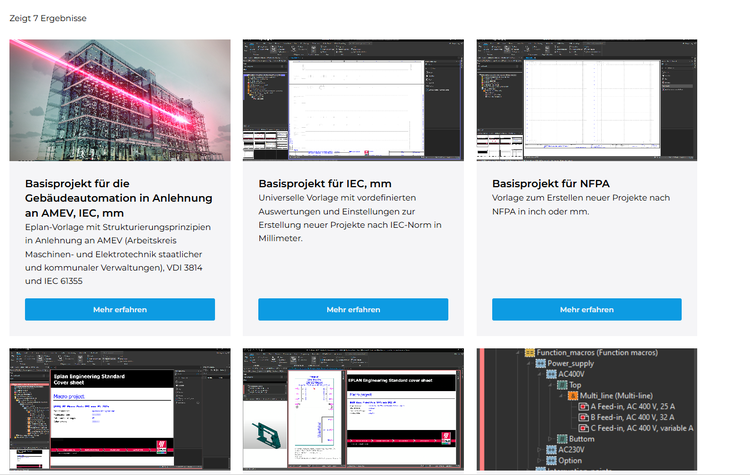

Nutzen Sie die praktischen Basisprojekte aus dem Eplan Engineering Standard als Vorlagen für Ihre Projekte.

Tipp 2: Projekteigenschaften einmal zentral pflegen und automatisch im gesamten Schaltplan verwenden

Wer ist der Projektleiter? Wie lautet die Zeichnungsnummer? Wie ist der Revisionsstand? Um welchen Kunden handelt es sich? All diese Informationen können in Eplan über die Projekteigenschaften zentral gepflegt werden.

Einmal angelegt, können sie automatisch überall im Projekt angezeigt werden, zum Beispiel auf dem Titelblatt, in Normblättern oder Auswertungsköpfen, aber auch in Schaltplänen und weiterführenden Dokumenten. Sie lassen sich sogar an passender Stelle in Auswertungen integrieren. So haben Sie wichtige Informationen in Ihren Projekten immer im Blick und sparen eine Menge Zeit, da Sie nichts doppelt eingeben müssen.

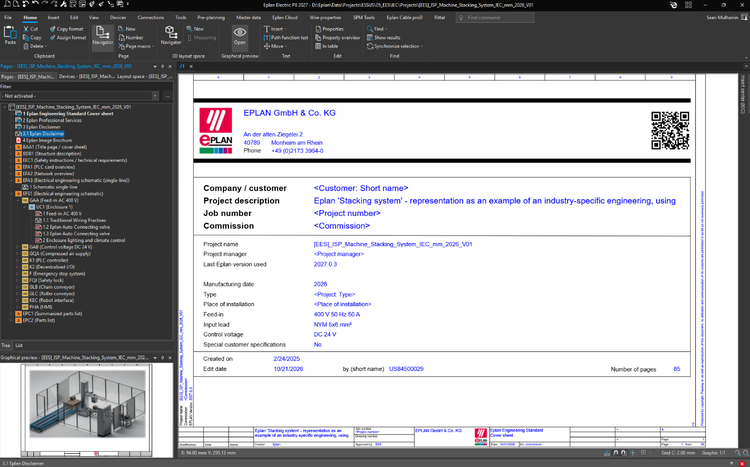

Über die Projekteigenschaften können wichtige Projektinformationen zentral gepflegt werden. Sie können dann überall im Projekt angezeigt werden, zum Beispiel auf der Titelseite.

Tipp 3: Artikelstamm pflegen: Einmal die Zeit nehmen, bei jeder Schaltplanerstellung profitieren

Auch wenn es auf den ersten Blick mühsam erscheint: Hinterlegen Sie direkt so viele Informationen (z.B. Artikelnummer, Bestellnummer, Beschreibungen in verschiedenen Sprachen, verlinkte Dokumente) wie möglich, wenn Sie in Eplan neue Artikel anlegen! Auf diese Weise werden nämlich sämtliche Artikeldaten auch in Ihrem Projekt verfügbar, sobald Sie ein Gerät in Ihren Schaltplan einfügen. So steigern Sie die Datenqualität Ihrer Projekte enorm und können mit wenigen Klicks aussagekräftige Stücklisten und Fertigungsunterlagen ableiten.

Wie erstelle ich effektiv meinen Artikelstamm?

• Nutzen Sie das Eplan Data Portal als Quelle für hochwertige Artikeldaten namhafter Hersteller oder laden Sie die Daten direkt beim Hersteller herunter.
• Sichten Sie die heruntergeladenen Daten, passen Sie diese bei Bedarf an und legen Sie diese sauber in Ihrer Artikelverwaltung an.
• Teilen Sie Ihren angelegten Artikelstamm mit Ihrem Team, definieren Sie auf dieser Basis einen gemeinsamen Workflow und Verantwortlichkeiten.
• Mit dem cloudbasierten Eplan Service „Datenverwaltung“ können Sie Ihre Artikeldaten auch über Unternehmensstandorte hinweg verfügbar machen.

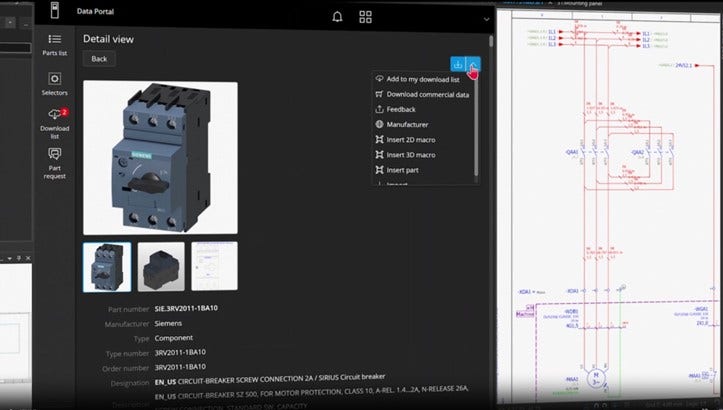

Platzieren Sie Komponentendaten aus dem Eplan Data Portal einfach per Drag-and-Drop in Ihren Schaltplan.

Wie binde ich die Geräte effektiv in meine Elektrokonstruktion und damit in meine Schaltpläne ein?

• Wurden die Gerätedaten einmal gut aufbereitet, können sie immer wieder neu für Projekte genutzt werden – der Aufwand lohnt sich also!

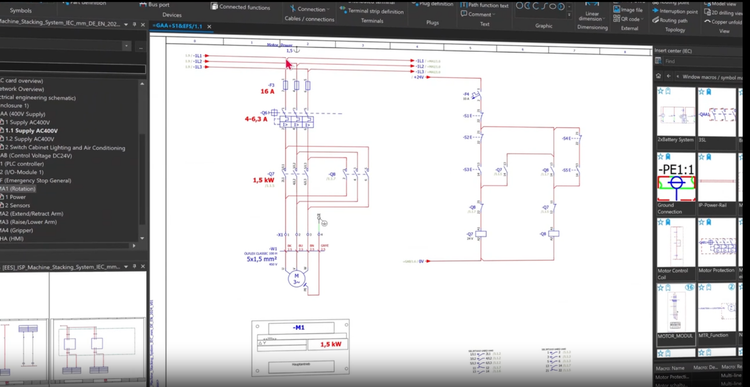

• Nutzen Sie in Eplan die Artikelverwaltung und das Einfügezentrum, um Geräte schnell und einfach im Elektroplan zu platzieren.
• Auf diese Weise stellen Sie die konstant hohe Qualität Ihrer Bauteildaten sicher.
• Extra-Tipp: Nutzen Sie den KI-Agenten Eplan Co-Pilot, um sich mit einem Prompt bei der Erstellung von Verwendungsnachweisen Ihrer genutzten Geräte unterstützen zu lassen.

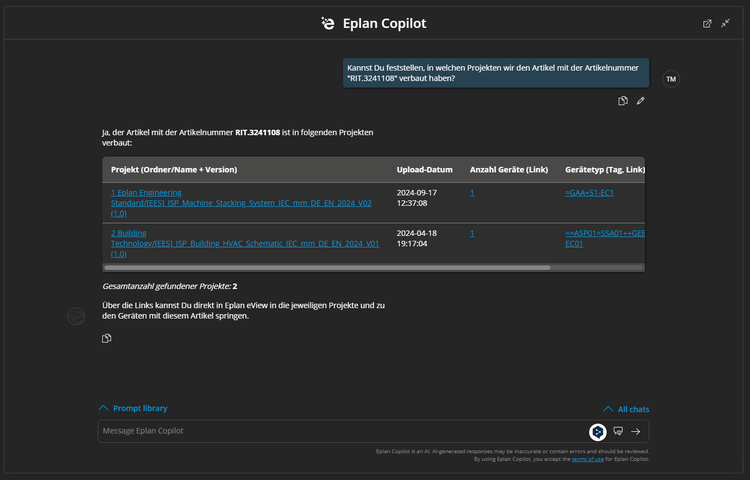

Der Eplan Copilot kann bei Verwendungsnachweisen von Artikeln unterstützen.

Warum sind hochwertige Gerätedaten auch über den Stromlaufplan hinaus für den gesamten Projektablauf wichtig?

• Wie oben beschrieben, profitieren Sie in der Planung, Konstruktion und Schaltplanerstellung von einem detaillierten Artikelstamm.
• Für die Beschaffung, Bestellung und Beistellung von Geräten können Ihre Kolleginnen und Kollegen die von Ihnen ausgeleiteten Stücklisten nutzen.
• Ihre Gerätedaten und der Schaltplan bieten eine wichtige Informationsgrundlage für eine reibungslose Fertigung und Montage.
• Bei der Inbetriebnahme wird die vollständige Übergabe einer hochwertigen Anlagendokumentation ermöglicht.
• Im Service- und Wartungsfall erkennen Servicetechniker schnell, welche Komponente ersetzt werden muss. Das reduziert Standzeiten der Anlage.

Tipp 4: Arbeiten mit Schaltungsvorlagen: Einmal anlegen, immer wieder neu in Elektroplänen verwenden

Ganz bestimmt arbeiten auch Sie mit Schaltungen, die immer wieder in Ihren Schaltplänen auftauchen, etwa Standard-Einspeisungen, Motorabgänge und -Steuerungen oder Sensoranschaltungen. Anstatt diese Schaltungen aus alten Projekten herauszukopieren, um sie in neuen Schaltplänen zu verwenden, können Sie diese auch einfach als Schaltungsvorlagen, sogenannte Eplan Makros, anlegen.

Erstellen Sie während Ihrer täglichen Arbeit Schritt für Schritt einzelne Teilschaltungen, die Sie zentral in Eplan ablegen. Mit der Zeit entsteht eine kleine Makrobibliothek, die Sie auch Ihrem Team für die gemeinsame Nutzung zur Verfügung stellen können. Mit der Zeit ergeben sich komplette Makro-Projekte, die Sie sogar um verschiedene Optionen, Varianten und Wertesätze erweitern können.

Die Pflege der Schaltungsvorlagen kann zentral in Eplan vorgenommen werden, sodass projektbeteiligte Kolleginnen und Kollegen stets auf den aktuellen Stand zugreifen können. Die Vorlagen können um wichtige Daten angereichert werden, die bei jeder weiteren Verwendung direkt mit ins Projekt eingefügt werden, z.B. Artikeldaten oder Verbindungsdaten. All diese Informationen können dann direkt wieder in automatischen Auswertungen verwendet werden.

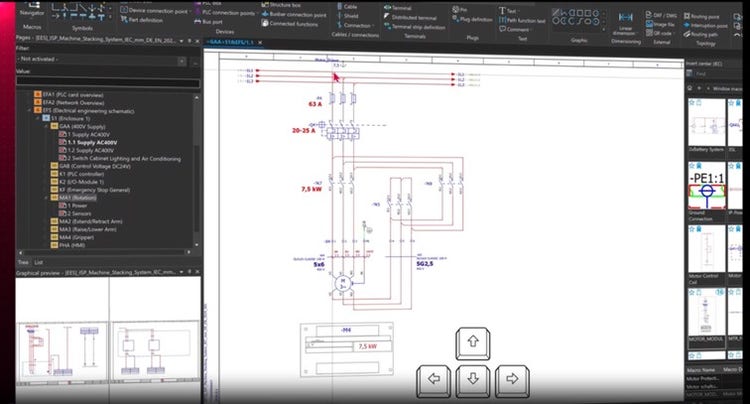

Nutzen Sie einmalig vordefinierte Schaltungsvorlagen immer wieder neu für die Erstellung Ihrer Schaltpläne.

Weiterführende Infos zum Thema Eplan Makros:

• Detaillierte Informationen über die Schaltplanerstellung mit Makros erhalten Sie in diesem Blogartikel.
• Der Eplan Engineering Standard bietet Ihnen auch praktische Makroprojekte mit vorbereiten Projektstrukturen für Artikel.
• Zudem ist ein kostenloses eLearning zum Thema Makros nach Eplan Login verfügbar.

Tipp 5: Schaltplan um weiterführende Dokumente und Auswertungen ergänzen

Wie bereits erwähnt, bilden die von Ihnen erstellten Gerätedaten im Stromlaufplan auch eine wichtige Basis, um weitere Dokumente und Auswertungen auszuleiten:

• Stücklisten und Gerätelisten, die auch für die Beschaffung nützlich sind
• Klemmenpläne
• Anschlusspläne
• Verbindungslisten
• Auswertungen für die Fertigung und Montage auf Basis von Artikeldaten: z.B. Kabellisten, Baugruppen- und Modullisten, Ader- und Leitungsbeschriftungen

Kurzum: Ein gepflegter Schaltplan erzeugt auf Knopfdruck Klemmenpläne, Kabelübersichten, Verbindungslisten, Stücklisten und vieles mehr. Schaltschrankbauer und Maschinenbauer profitieren davon, dass diese Dokumente auch an die Fertigung und Montage übergeben werden können.

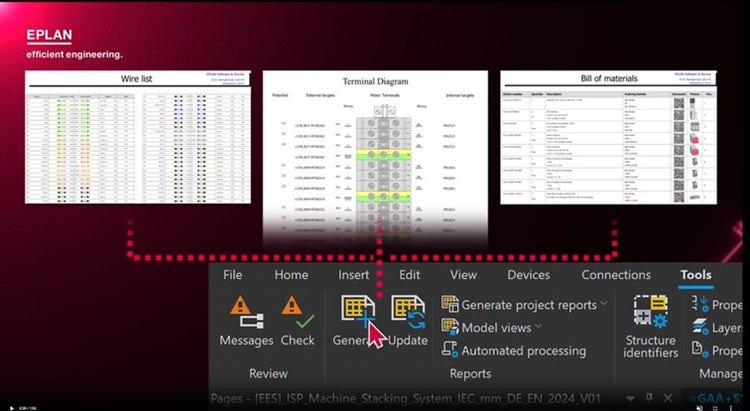

Erstellen Sie Auswertungen automatisiert auf Basis Ihrer Schaltplandaten.

Extra-Tipp: Verwenden Sie Prüfläufe in Eplan, um die Plausibilität Ihrer Schaltpläne automatisch zu checken

Geschafft, Ihr Stromlaufplan ist fertig! Jetzt haben Sie noch die Möglichkeit, ihn auf fehlende Informationen, Widersprüche oder Fehler zu prüfen. Dabei können Sie selbst nach Ihrem Bedarf festlegen, was genau geprüft werden soll und ob die Meldungen z.B. als Hinweis oder Fehler gewertet werden sollen. Dabei können Sie eigene Prüfläufe definieren oder einfach die Vorlagen nutzen, die bereits in Eplan hinterlegt sind.

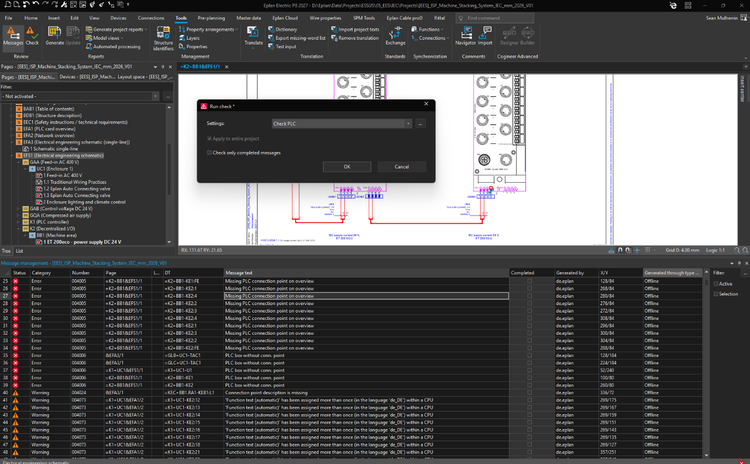

Prüfläufe sind in Eplan eine tolle Möglichkeit, Ihren Schaltplan auf fehlende Informationen, Fehler und Widersprüche hin zu prüfen.

Unsere Empfehlung: Je nach Projektstatus bietet es sich an, unterschiedliche Prüfläufe zu machen und dabei immer tiefer ins Detail zu gehen: Während der erste grobe Schaltungsentwurf auf Daten geprüft werden kann, die bereits zu Projektbeginn vollständig sein sollten, können zum Projektabschluss die Schaltpläne sehr genau geprüft werden. So behalten Sie einfacher den Überblick über die erscheinenden Meldungen.

Weiterführende Informationen erhalten Sie im Blogbeitrag „Kleines Einmaleins der automatisierten Prüfläufe“.

Fazit: Machen Sie sich beim Erstellen von Schaltplänen mit Eplan das Arbeitsleben leichter!

Mit Eplan erstellen Sie Schaltpläne schneller, einheitlicher und vermeiden effektiv Fehler. Basisprojekte, zentral gepflegte Projekteigenschaften, hochwertige Artikeldaten und wiederverwendbare Schaltungsvorlagen schaffen die Grundlage für effizientes Engineering. Gleichzeitig ermöglichen automatische Auswertungen die einfache Erstellung von Stücklisten, Klemmen- und Anschlussplänen. Ergänzt durch intelligente Prüfläufe steigern Sie die Qualität Ihrer Dokumentation und sparen nachhaltig Zeit im gesamten Projektprozess.
