Cabeamento inteligente: como o planejamento 3D reduz custo e retrabalho em projetos elétricos

O planejamento de cabos ainda é tratado, em muitas empresas, como uma etapa operacional — algo que "se resolve na montagem". O problema com essa abordagem é que, quando os cabos chegam ao chão de fábrica, as decisões mais caras já foram tomadas.

Comprimentos estimados com margem excessiva. Listas de materiais que não refletem o projeto real. Rotas que entram em conflito com componentes mecânicos que ninguém havia considerado. E um técnico de montagem que improvisa soluções porque o que foi projetado não corresponde ao que está fisicamente disponível.

Cada um desses cenários tem um custo. E todos eles têm a mesma origem: a ausência de um planejamento de cabeamento orientado por dados reais.

Por que o cabeamento impacta tanto o custo total do projeto

Cabos representam uma parcela relevante do custo em painéis, máquinas e instalações industriais. Mas o impacto não está só no material — está nas decisões que cercam o material.

Quando o cabeamento é planejado com estimativas, sem visibilidade clara do percurso real dos fios, a empresa tende a conviver com margens de segurança exageradas nas compras, sobras frequentes de material após a montagem, retrabalho quando os comprimentos não batem com a realidade física, documentação inconsistente entre o que foi projetado e o que foi instalado, e dificuldade para localizar, substituir e manter circuitos nas intervenções futuras.

Esses problemas não aparecem um de cada vez. Eles se combinam e se acumulam ao longo do projeto — e seu custo real só fica visível quando é tarde para corrigir na raiz.

Quatro problemas que o planejamento de cabos baseado em estimativas cria

Cabos superdimensionados por falta de precisão

O erro mais comum no planejamento de cabeamento não é técnico — é de processo. Para evitar falta de material na montagem, equipes adicionam margens elevadas nos comprimentos. Parece uma escolha segura. Na prática, o resultado é aumento de custo, sobra de material e ocupação desnecessária de espaço no painel ou na máquina.

Cabos maiores do que o necessário dificulta a organização interna, prejudicam a ventilação e complicam intervenções de manutenção futuras. E o comprimento real só é validado na montagem — quando o projeto já perdeu a chance de otimizar rota, lista de materiais e sequência de produção.

Com o Eplan Pro Panel, esse problema é resolvido na fase de projeto. O modelo 3D do painel permite modelar o percurso real dos cabos dentro do painel, calculando comprimentos com base nas rotas definidas e não em estimativas genéricas. A folga técnica existe — mas é aplicada de forma consistente, com critério, não por precaução excessiva.

Desperdício de material e retrabalho na fabricação

Quando as informações de cabeamento não são suficientemente detalhadas, a fabricação depende de ajustes manuais. Cortes incorretos, chicotes refeitos, reposição emergencial de itens — em operações com volume, pequenos desvios repetidos se transformam em custo acumulado relevante.

Desperdício de material não é apenas excesso comprado. É também o tempo de máquina, a mão de obra e os atrasos gerados por decisões imprecisas de engenharia.

A integração entre o Eplan Pro Panel e as máquinas da Rittal Automation Systems resolve isso de ponta a ponta: o comprimento calculado no modelo 3D vai direto para o Wire Terminal WT C, que corta cada fio no comprimento exato — sem margem desnecessária, sem sobra, sem retrabalho de corte. O que foi definido no projeto é o que chega à bancada.

Falta de rastreabilidade entre projeto, montagem e manutenção

Sem documentação clara de origem, destino, rota e função de cada cabo, qualquer intervenção futura se torna mais lenta e arriscada. A equipe sabe que o cabo existe — mas não encontra rapidamente o contexto completo daquela conexão.

Esse problema aparece com força no comissionamento, na manutenção corretiva, no retrofit e em auditorias técnicas. O tempo de parada aumenta porque a equipe precisa interpretar desenhos, validar fisicamente o percurso e confirmar conexões antes de agir.

Com o Eplan, os dados de conexão, origem, destino e identificação ficam centralizados no banco de dados do projeto. O Visualizador de Projeto - eView torna essa documentação acessível em campo via navegador — o técnico consulta o esquema 2D e o modelo 3D do painel pelo celular, sem depender de impressões desatualizadas. A rastreabilidade não é um esforço adicional: é consequência natural de um projeto feito com dados estruturados.

Baixa integração entre disciplinas e mudanças tardias

Em muitos projetos industriais, as equipes de elétrica e mecânica trabalham com visões parciais do produto. Caminhos de cabos, espaços disponíveis, pontos de conexão e restrições físicas entram em conflito nas etapas finais — quando qualquer ajuste custa mais.

Com o Eplan Pro Panel, as disciplinas trabalham sobre o mesmo modelo 3D. Conflitos de espaço e roteamento são identificados antes da fabricação, não na bancada de montagem. Decisões que antes geravam revisões de última hora passam a ser tomadas com visibilidade real do produto — e com muito menos custo de correção.

Como o planejamento 3D muda a lógica do cabeamento

O principal ganho do planejamento digital não está em "desenhar em 3D". Está em usar o modelo para produzir dados confiáveis que alimentam todas as etapas seguintes.

Quando o percurso do cabo, os pontos de conexão e o contexto físico são considerados desde as fases iniciais do projeto, as decisões melhoram em múltiplas frentes ao mesmo tempo — e o efeito se acumula ao longo de toda a cadeia.

Nas compras, a demanda de materiais é mais precisa. A lista de cabos gerada pelo Eplan reflete o que vai ser instalado — não uma estimativa conservadora que acumula sobra.

Na engenharia, as suposições diminuem e a padronização aumenta. Templates e macros no Eplan permitem que boas práticas de roteamento e especificação se repliquem entre projetos, reduzindo variações desnecessárias entre projetistas.

Na fabricação, o retrabalho cai porque os dados chegam ao chão de fábrica prontos para uso. O Eplan Smart Production guia o operador com instruções derivadas diretamente do modelo 3D — posicionamento de componentes, comprimentos de fio, sequência de montagem confirmada.

Na montagem, a execução é mais previsível. Menos improvisos, menos ajustes, menos cabos cortados de novo.

Na manutenção, a documentação é mais útil e rastreável. A base digital do projeto permanece disponível e atualizada ao longo de toda a vida útil do ativo.

Para projetos com chicotes e cabos complexos: Eplan Harness proD e Cable proD

Para operações que lidam com chicotes elétricos — como fabricantes de máquinas, veículos industriais ou equipamentos com cabeamento externo complexo — o Eplan Harness proD leva o planejamento 3D a um nível adicional.

Com ele, chicotes elétricos são projetados em 3D com roteamento preciso, e a documentação de fabricação gerada automaticamente inclui nailboards (pranchas de cravação), listas de corte e especificações de terminação. Cada chicote sai do projeto com todas as informações necessárias para fabricação — sem interpretação manual, sem risco de informação perdida na transição.

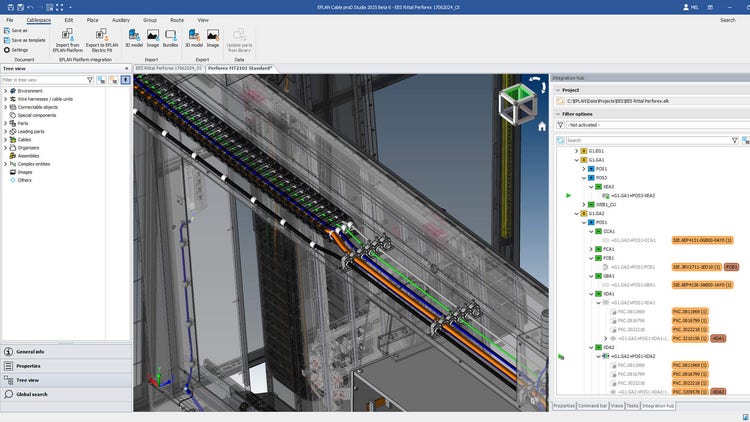

O Eplan Cable proD complementa esse ecossistema para projetos com rotas de cabos em instalações maiores, onde o planejamento do percurso entre equipamentos e edificações precisa de uma abordagem específica — com dados que se integram ao restante da documentação do projeto.

Boas práticas para adotar o cabeamento inteligente

Digitalizar o cabeamento não significa apenas migrar para um software 3D. Significa estruturar o processo para que os dados gerados sejam realmente aproveitados ao longo de toda a cadeia.

Padronize antes de digitalizar. Nomenclaturas, regras de conexão e critérios de folga precisam ser definidos antes que o modelo 3D seja construído. A padronização é o que torna os dados gerados reutilizáveis entre projetos.

Integre o planejamento de cabos com a documentação elétrica. O Eplan garante que o esquema elétrico e o roteamento 3D derivem do mesmo banco de dados — sem contradições entre o que foi projetado e o que vai ser montado. Quando um componente muda no esquema, o modelo 3D reflete a alteração.

Modele as rotas com base no espaço físico real. Canaletas, trilhos, pontos de passagem e restrições mecânicas precisam estar no modelo para que os comprimentos calculados correspondam à realidade da montagem.

Use os dados gerados para apoiar compras e fabricação. A lista de cabos do Eplan não é apenas documentação — é input direto para o processo de compras e para as máquinas de fabricação automatizada. Quanto mais esse dado for aproveitado downstream, maior o retorno do planejamento feito na engenharia.

Revise e melhore continuamente. Projetos executados são a melhor referência para os próximos. Quando os dados de um projeto ficam bem estruturados no Eplan, eles se tornam base para macros e templates que elevam o padrão dos projetos seguintes.

Perguntas frequentes sobre planejamento de cabos com Eplan

O Eplan Pro Panel calcula automaticamente os comprimentos de cabos?

Sim. Com o modelo 3D do painel e as canaletas posicionadas, o Pro Panel calcula os comprimentos reais de cada fio com base no percurso definido. Esses comprimentos alimentam a lista de cabos do projeto e vão direto para as máquinas de fabricação automatizada.

Qual é a diferença entre o Eplan Pro Panel, o Harness proD e o Cable proD?

O Eplan Pro Panel foca no layout 3D do painel elétrico — posicionamento de componentes, roteamento interno, furações e dados de fabricação. O Eplan Harness proD é voltado para o projeto de chicotes elétricos complexos, com nailboards e documentação de cravação. O Eplan Cable proD atende rotas de cabos em instalações maiores, entre equipamentos e edificações. Os três fazem parte do ecossistema Eplan e compartilham dados com o projeto elétrico.

Como o planejamento 3D de cabos se integra com a fabricação automatizada?

Os dados de comprimento e roteamento gerados no Eplan Pro Panel alimentam diretamente o Wire Terminal WT C, da Rittal Automation Systems, que corta, desencapa, crimpa e etiqueta cada fio no comprimento exato especificado no projeto. Não há tradução manual entre o modelo digital e a máquina.

Vale a pena adotar o planejamento 3D para projetos menores?

Sim, especialmente para empresas com projetos recorrentes ou seriados. A criação dos primeiros modelos exige um investimento de tempo — mas, uma vez estruturado, o processo se replica com muito menos esforço nos projetos seguintes, gerando ganho acumulado em cada entrega.

Conclusão: o custo do cabeamento está nas decisões, não no material

O maior custo do cabeamento industrial raramente está no preço do cobre ou do isolamento. Está nas decisões tomadas sem dados suficientes — nas margens excessivas, no retrabalho de montagem, nas sobras de material e nas intervenções de manutenção que poderiam ter sido mais rápidas se a documentação fosse melhor.

O Eplan transforma o cabeamento de uma etapa operacional em uma disciplina orientada por dados. Comprimentos calculados com precisão. Rotas modeladas no espaço físico real. Documentação gerada automaticamente e disponível ao longo de toda a vida útil do ativo. Dados que alimentam compras, fabricação e manutenção sem precisar ser recriados em cada etapa.

Cabeamento inteligente não é sobre tecnologia 3D por si só. É sobre tomar decisões melhores mais cedo no processo — quando o custo de mudança ainda é baixo e o impacto nas etapas seguintes ainda pode ser maximizado.
