Do pré-planejamento à produção: como o Eplan conecta todas as etapas

Etapa 1 — Pré-planejamento: onde os dados nascem (e não morrem)

Tradicionalmente, o pré-planejamento é tratado como rascunho. Anotações em planilhas, esboços em ferramentas genéricas, listas de sensores que depois precisam ser redigitadas no projeto detalhado.

O Eplan Preplanning muda essa lógica ao transformar essa fase na fundação de dados de todo o projeto.

Desde o início, a equipe captura e estrutura informações essenciais: atuadores, sensores, sinais, dados de tubulação, cabeamento. Cria P&IDs, PFDs, layouts 2D de plantas e listas de equipamentos — dentro do mesmo ambiente que será usado nas fases seguintes.

O ponto decisivo: esses dados não ficam isolados. Quando o projetista abre o Eplan Electric P8 para criar o esquema elétrico, os dados de base já estão lá, estruturados e consistentes. Nenhuma redigitação. Nenhuma reconciliação.

👉 Leia mais: Eplan Preplanning: como manter projetos de automação no prazo e sem retrabalho

Etapa 2 — Engenharia detalhada: o esquema como banco de dados

O Eplan Electric P8 é o coração da plataforma. Mas na cadeia digital, o esquema elétrico é muito mais do que um desenho — é um banco de dados estruturado que alimentará todas as etapas seguintes: listas de materiais, layout 3D, dados de fabricação, documentação de manutenção.

A integração com o Eplan Data Portal é nativa. Com mais de 2 milhões de componentes de catálogo disponíveis, o projetista seleciona dispositivos diretamente no ambiente de trabalho. Dados elétricos, macros esquemáticas, modelos 3D, padrões de furação e pontos de conexão são importados junto com o componente.

Essa riqueza de dados por artigo é o que torna possível a automação nas fases seguintes. Sem dados completos no esquema, não há gêmeo digital confiável — e sem gêmeo digital confiável, não há fabricação automatizada precisa.

👉 Você quer saber 6 razões para você migrar para a Plataforma Eplan? : Baixe o nosso eBook gratuitamente!

Etapa 3 — Layout 3D e gêmeo digital: a ponte entre projeto e produção

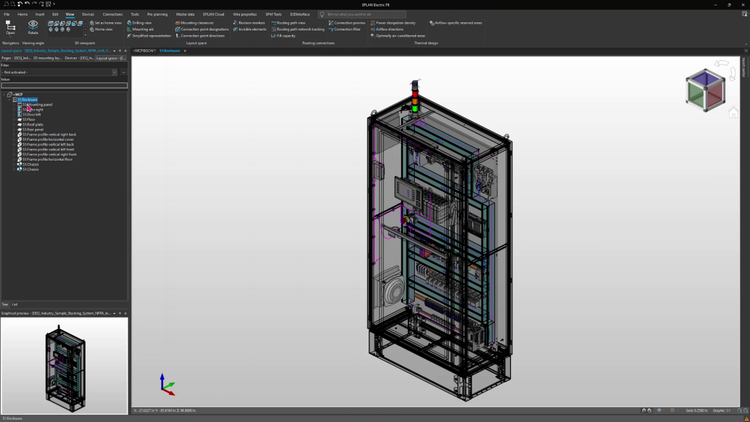

O Eplan Pro Panel transforma o esquema elétrico em um modelo 3D completo do painel — o gêmeo digital. A partir dos dados do circuito, o projetista posiciona componentes, define calhas, trilhos DIN, barramentos de cobre e realiza o roteamento virtual de todas as conexões, com comprimentos de fio, seções transversais e caminhos dentro do gabinete.

Esse modelo não é uma representação visual decorativa. É a especificação de fabricação.

Dele são derivados automaticamente:

• Dados de furação e recorte para usinagem CNC do invólucro;
• Posições exatas de montagem de cada componente;
• Comprimentos de fio específicos por conexão;
• Sequências de montagem e informações de etiquetagem;
• Análises térmicas e de espaço.

A integração com os configuradores Rittal (RiPanel, RiTherm, RiPower) permite que requisitos mecânicos e térmicos sejam considerados durante o projeto — não depois. Verificações de colisão no modelo 3D antecipam problemas que, sem o gêmeo digital, só seriam descobertos durante a montagem física, quando o custo de correção é incomparavelmente maior.

Saiba mais sobre nossas integrações com a Rittal, incluindo o Rittal Application Center no Brasil.

Etapa 4 — Colaboração e gestão de dados: todos na mesma página

Dados de engenharia só têm valor quando estão acessíveis às pessoas certas, no momento certo. Os Eplan Collaboration Apps resolvem isso com três serviços integrados:

eManage (Data Management) — ambiente cloud para upload, gerenciamento e compartilhamento seguro de projetos. Equipes internas e parceiros externos trabalham sobre os mesmos dados, com controle de versão e acesso via navegador.

eView (Project Viewer) — qualquer participante do projeto, mesmo sem licença da plataforma, visualiza esquemas e documentação pelo navegador. É possível adicionar notas e iniciar solicitações de alteração diretamente sobre a documentação.

eStock (Parts Management) — centraliza a gestão de artigos, garantindo que todos os envolvidos trabalhem com os mesmos dados de componentes. A versão mais recente permite comparação simultânea de múltiplos artigos, sincronização entre projeto e base de dados, e verificações de qualidade para peças descontinuadas.

Para ambientes corporativos mais complexos, o Eplan ERP/PDM Integration Suite conecta a plataforma bidirecionalmente a sistemas ERP, PLM e PDM existentes.

Etapa 5 — Montagem guiada: assistência digital no chão de fábrica

O Eplan Smart Production fecha a cadeia digital no posto de trabalho. Acessado via navegador em tablets, monitores de bancada ou terminais dedicados, ele guia o operador por três processos sequenciais com visualização 3D passo a passo:

Trilhos e calhas — instruções visuais de posicionamento com confirmação de cada etapa concluída.

Montagem de componentes — cada componente é escaneado e posicionado conforme indicação no modelo 3D. O sistema confirma a posição correta antes de avançar.

Fiação e verificação — conexões apresentadas na sequência otimizada, com comprimentos exatos. Integrado ao Wire Terminal, os fios pré-fabricados chegam na ordem de instalação. O modo de verificação permite conferência de cada conexão concluída.

Os resultados medidos com clientes são concretos: ganho de eficiência de 8% para operadores experientes e até 38% para operadores menos qualificados — reflexo direto da redução do tempo de busca por informação e da eliminação de erros de interpretação.

Enquanto a montagem acontece, o Smart Production documenta automaticamente cada etapa: quem executou, quando, em qual sequência. O gestor acessa um dashboard consolidado com o progresso de cada ordem — sem depender de relatos verbais ou planilhas paralelas.

Essa documentação não serve apenas para controle interno. Ela se torna evidência de qualidade para auditorias e certificações.

Etapa 6 — Comissionamento e serviço: os dados continuam vivos

A cadeia digital não termina quando o painel sai da fábrica.

A documentação completa — esquemas, layout 3D, listas de materiais, registros de montagem — permanece acessível via Eplan Cloud. Em campo, um QR code no gabinete dá acesso imediato à documentação atualizada pelo eView, sem precisar carregar pastas de papel ou acessar servidores remotos.

Alterações realizadas durante o comissionamento podem ser refletidas de volta na documentação, mantendo o gêmeo digital sincronizado com a realidade física ao longo de toda a vida útil do equipamento.

Por onde começar?

A cadeia completa é o horizonte — mas o ponto de partida não precisa ser ela toda de uma vez.

Diversas empresas implementaram a cadeia Eplan de forma progressiva: começaram pela fundação de dados no esquema elétrico, avançaram para o gêmeo digital 3D, conectaram a fabricação e expandiram para a montagem guiada. Cada etapa adicionada amplifica o valor das anteriores.

O modelo de adoção recomendado segue essa lógica:

Fundação — padronizar a engenharia no Electric P8 com dados completos de componentes.

Gêmeo digital — criar o layout 3D no Pro Panel e fechar o projeto antes de chegar à produção.

Fabricação — conectar os dados de fabricação às máquinas automatizadas.

Produção guiada — implementar o Smart Production no chão de fábrica.

Cadeia completa — integrar colaboração, rastreabilidade e serviço em campo.

Perguntas frequentes sobre a Plataforma Eplan

Preciso implementar a Plataforma Eplan toda a plataforma de uma vez?

Não. A Plataforma foi projetada para crescer junto com o processo. É possível começar pelo Eplan Electric P8, avançar para o Eplan Pro Panel e expandir progressivamente para fabricação e montagem guiada. Cada módulo entrega valor de forma independente e amplifica o resultado dos anteriores.

Empresas menores também se beneficiam dessa cadeia?

Sim. Os ganhos de consistência de dados, redução de retrabalho e aceleração da documentação aparecem independentemente do tamanho da operação. O ponto de partida é proporcional ao processo atual — não ao tamanho da empresa.

Quanto tempo leva para implementar a cadeia completa?

Depende do nível de maturidade do processo atual e do escopo de cada fase. A EPLAN Brasil realiza um processo consultivo de mapeamento antes de qualquer implementação, para identificar o caminho mais eficiente para cada empresa.

Conclusão: a ruptura entre etapas tem um custo que a maioria não mede

Cada vez que um dado precisa ser redigitado, reinterpretado ou reconciliado entre ferramentas, existe um custo. Às vezes é pequeno — alguns minutos de um engenheiro. Às vezes é grande — um erro de montagem descoberto tardiamente, um componente errado especificado, uma versão desatualizada chegando ao campo.

O que torna esse custo invisível é que ele está espalhado em pequenas fricções ao longo de todo o processo — nunca grande o suficiente para aparecer como linha em um relatório, mas consistente o suficiente para impactar prazos, qualidade e capacidade de escala.

A Plataforma Eplan foi construída para eliminar essas fricções, etapa por etapa, até que o dado que nasce no pré-planejamento seja o mesmo que guia o operador no último parafuso do painel.

Esse é o valor da engenharia contínua.
