Tijd besparen met virtual prototyping van de schakelkast opbouw

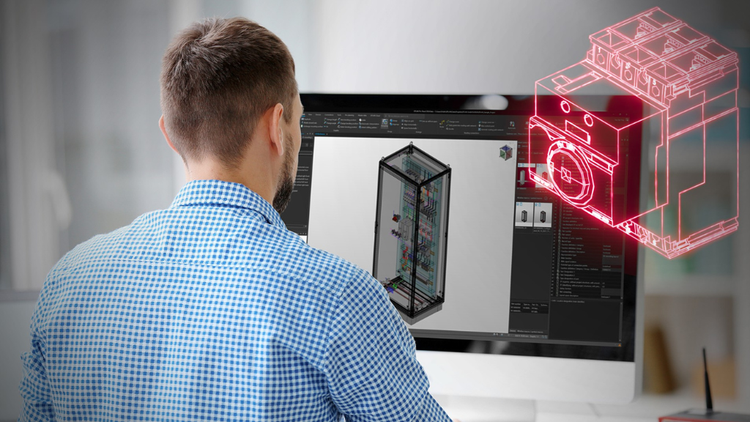

Digitale 3D-weergave van een schakelkastontwerp in Eplan Pro Panel, met componenten en bedrading virtueel geplaatst voor efficiënte montage.

Tijd besparen met virtual prototyping van de schakelkast opbouw1

De rollen verdelen1

3D-kastindeling2

De voordelen van virtual prototyping van de schakelkast lay-out2

Sparren van 2D tekenen naar 3D samenstellen3

Als elektrotechnisch engineer kun je je werk sneller doen door bijvoorbeeld functiegericht te tekenen en door repeterend invulwerk te automatiseren met macro’s en waardensets. Nu is het tijd om je collega’s in de werkplaats blij te maken. Maar het indelen van een besturingskast kost op de werkvloer meestal veel tijd: de componenten over de kast verdelen, de boorgaten bepalen, de componenten plaatsen, de bedrading op maat maken en aanbrengen. En dit alles vergt uiterste precisie en vakmanschap van de monteur. Hoe kan dit slimmer en sneller? Dat lees je in dit blog.

De rollen verdelen

De eerste stap is een goede rolverdeling. Het engineeren, indelen en monteren van de besturingskast zijn verschillende rollen:

Elektrotechnisch engineer bepaalt welke componenten in de kast komen.
Paneelontwerper bepaalt de kastindeling in detail. Vanwege zijn kennis en ervaring ligt het voor de hand dat de paneelbouwer deze rol op zich neemt. 3D-ontwerp is dus geen bedreiging voor de paneelbouwer, maar juist een kans om door te groeien naar een rol als engineer.
Monteur voert het uit.

3D-kastindeling

Vervolgens zoomen we in op de rol van de paneelontwerper. Dit werk – het indelen van de kast – gaan we digitaliseren. In plaats van de componenten fysiek te verdelen, doet de paneelontwerper dit in een 3D-omgeving op de computer. Dit heet ook wel virtual prototyping.

Wat heb je nodig voor virtual prototyping?

Je ontwerpmethodiek moet naadloos aansluiten op virtual prototyping. Dit betekent dat je je schema’s bij voorkeur functiegericht tekent.
Je artikeldatabase moet 3D-macro’s bevatten van alle componenten die je gebruikt in de besturing, zoals aangegeven in een eerdere blog.
Je hebt de juiste softwaremodule nodig voor 3D-prototyping van de schakelkastopbouw.

Is dit het geval, dan ben je klaar voor virtual prototyping.

De voordelen van virtual prototyping van de schakelkast lay-out

Virtual prototyping stelt de paneelontwerper in staat om vooraf digitaal de schakelkast opbouw in 3D te ontwerpen. Dit biedt een groot aantal voordelen:

Kastindeling met virtual prototyping bespaart veel tijdrovend handwerk.
Al voordat de kast is besteld, weet je of alle componenten erin passen.
Wellicht kan de schakelkast kleiner worden gekozen, wat weer een besparing oplevert.
Of passen de schakelkasten in de ruimte waar ze worden geplaatst?
Je kunt het virtuele prototype aan de klant voorleggen ter goedkeuring. Het ontwerp kan nog eenvoudig worden gewijzigd, zonder hoge kosten.
Met de juiste software kan het systeem automatisch de routering van de bedrading bepalen. Bedradingslijsten worden spanningsgericht (bijv. 230V-doorverbindingen) automatisch gegenereerd. Zo hoeft de monteur geen ingewikkelde schema’s meer te lezen en kan iedereen na een korte instructie kasten bedraden.
Een positiewijziging van een onderdeel kan worden teruggeschreven naar het schema, waarna er een nieuwe bedradingslijst wordt gegenereerd.
Zo wordt de functie van monteur wellicht die van hoofdmonteur die projecten aanstuurt.
Ook boorsjablonen worden automatisch gegenereerd.
Of beter nog: het systeem kan automatisch een CNC-machine aansturen in de werkplaats of bij een gespecialiseerd bedrijf.
