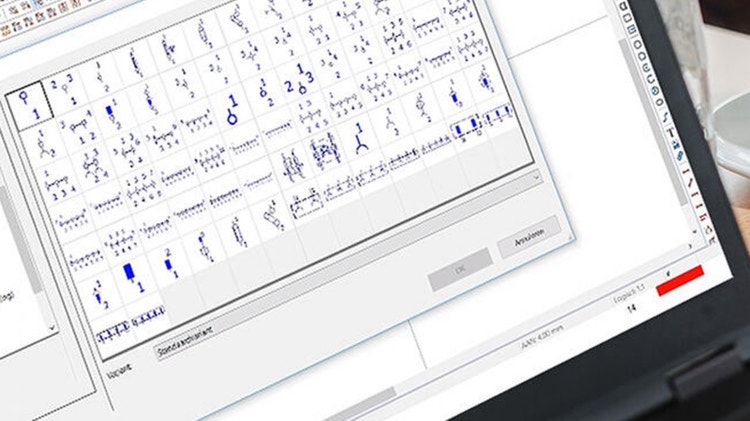

Navigatoren: waarom zijn ze nodig?

Grafisch ontwerpen of dataverrijking vanuit het Eplan Portal

Engineers werken doorgaans op een van de volgende twee manieren:

Grafisch ontwerpen
Dit is een veelgebruikte methode die sterk lijkt op de werkwijze van dertig à veertig jaar geleden. Destijds tekende men met pen en papier. Nu gebeurt dat weliswaar op computers, maar het ontwerp wordt nog steeds stukje voor stukje getekend. Symbolen worden vaak via knip- en plakwerk uit oude projecten overgenomen. Het nadeel hiervan is dat fouten worden overgenomen en engineers componenten tekenen die eigenlijk niet bestaan.

Dataverrijking vanuit het Eplan Data Portal
Dit wordt ook wel ‘device-georiënteerd ontwerpen’ genoemd. Je plaatst geen grafisch symbool, maar een artikelnummer in het ontwerp. Wil je een bepaald component, dan haal je het uit de online database en importeer je het in je eigen database. In de databank kun je alle functies van een component vastleggen in het artikelnummer. Veel functies zijn al door de fabrikant ingevuld en kun je naar eigen behoefte verder verrijken, bijvoorbeeld door een persoonlijke touch aan grafische weergaves toe te voegen.

Wat zijn de voordelen van navigatoren?

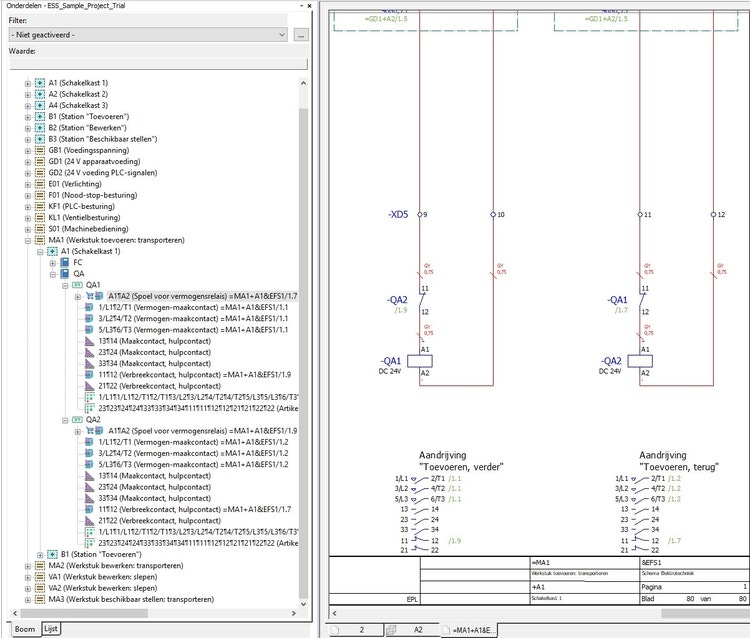

Met navigatoren kun je in een database nagaan welke componenten je tot je beschikking hebt en welke functies ze bevatten. Het component kun je vervolgens eenvoudig via drag & drop in je tekening plaatsen, waar het de vorm van een symbool krijgt. In de database wordt het component dan afgeboekt, zodat je het niet per ongeluk opnieuw in de tekening gebruikt. Ook zie je of er hulpcontacten zijn die je kunt inzetten. Andere voordelen van navigatoren zijn:

• Je maakt aanzienlijk minder fouten
  Alle gegevens staan correct in de database. Je tekening is daardoor technisch gezien altijd foutloos. Dit geldt niet alleen voor eenvoudige contacten, maar ook voor complexe componenten met veel aansluitpunten. Denk aan een PLC (programmable logic controller) met veel in- en uitgangen en diverse functies.
• Je werkt sneller door te filteren en sorteren
  Tijdrovende taken zoals het zoeken naar componenten of het herhaald invullen van gegevens behoren tot het verleden. Met navigatoren kun je onderdelen bij elkaar plaatsen die normaal gesproken ver uit elkaar staan in een schema. Filteren en sorteren zorgt voor een helder overzicht van alleen díe componenten die je wilt zien.
• Je voegt eenvoudig labels toe
  Met meervoudige markering kun je in één keer een label aan alle geselecteerde componenten toevoegen. Je hoeft dus niet meer per pagina het component en het label op te zoeken en te openen.

De noodzaak van een goede digitale omgeving

Wil je in de pas blijven lopen met de technologische ontwikkelingen, dan heb je een digitale omgeving nodig waarin alle afdelingen kunnen samenwerken. Navigatoren zijn een handig en praktisch hulpmiddel om inzicht te krijgen in je data en deze verder te verwerken. Voor een transparante digitale omgeving is digitale component-standaardisatie essentieel. Het Eplan Data Portal biedt hierbij uitkomst. Het is een iets andere methodiek dan je misschien gewend bent en het kost wat tijd om de data volledig te verrijken, maar de voordelen op lange termijn zijn de investering zeker waard. Je kunt processen volledig automatiseren en met enkele klikken acties uitvoeren waarvoor vroeger veel handwerk nodig was.
