Vraag het Eplan: de basis van klemmen

Klemmen en klemmenstroken in de praktijk

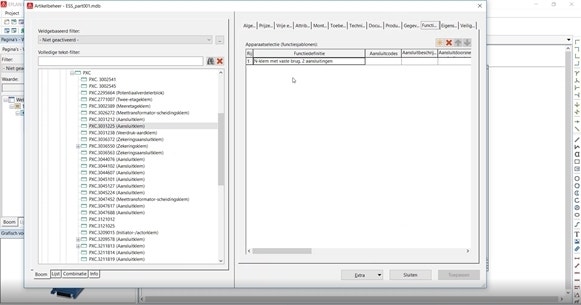

Je kunt op eplan.help een overzicht bekijken van alle mogelijkheden die je hebt met klemmen binnen Eplan. Binnen Eplan kun je alle klemartikelen terugvinden in jouw artikelbeheer. Op de afbeelding hieronder zie je onder andere de functiedefinities en de eigenschappen van de klem.

Klemmen en klemmenstrookdefinities kunnen bij het invoegen van het betreffende symbool direct worden gedefinieerd. In de klemmenstrook-navigator of in de onderdelen-navigator kun je klemmen en klemmenstrookdefinities met bepaalde eigenschappen creëren. De functies die op deze wijze zijn gemaakt, kun je dan op een later tijdstip in het schema plaatsen. Als je klemmenstrookdefinities wilt kopiëren, moeten deze wel zijn geplaatst.

Tip: Als bij de engineering al vaststaat welke klemmenartikelen je moet gebruiken, kun je de klemmen direct als apparaat invoegen (menuopdrachten: Invoegen > Apparaat). Zo kun je bijvoorbeeld de afzonderlijke klemsymbolen van etageklemmen eenvoudig na elkaar plaatsen. Als plaatsingshulpmiddel worden de functiedefinitie en de etage van de betreffende klem weergegeven. Met de toets [N] kun je door de functies "bladeren".

Klemmen invoegen

1. Kies in je menu Invoegen > Symbool

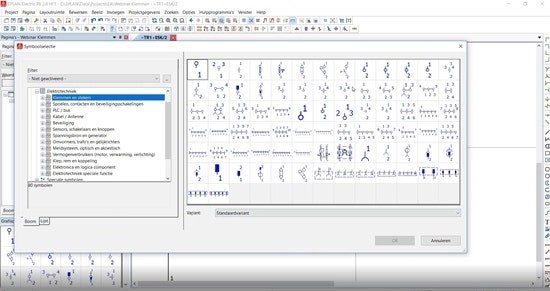

2. Selecteer de gewenste klem in het dialoogvenster Symboolselectie
3. Plaats de klem op de schemapagina
4. In het dialoogvenster Eigenschappen geef je op het tabblad Klem de onderdeelgegevens van de klem op, bijvoorbeeld de weergegeven ODC
5. Klik op [OK]

Als je een bestaande ODC opgeeft, wordt de klem toegekend aan de betreffende klemmenstrook. Als je een ODC opgeeft die nog niet bestaat, ontstaat er een nieuwe klemmenstrook. Deze klemmenstrook heeft echter nog geen klemmenstrookdefinitie.

Klemmenstrookdefinities invoegen

Methode 1:

1. Kies in je menu Invoegen > Klemmenstrookdefinitie
2. Plaats de klemmenstrookdefinitie op de schemapagina
3. In het dialoogvenster Eigenschappen geef je op het tabblad Klemmenstrookdefinitie de onderdeelgegevens van de klemmenstrook op
4. Klik op [OK]

Methode 2:

• 1. Open de klemmenstrooknavigator
• 2. Klik met de rechtermuisknop op de betreffende klemmenstrook
• > Klemmenstrookdefinitie genereren

Methode 3:

1. Ga naar het menu Project > Organiseren > Corrigeren
2. Klik op […] achter Instellingen
3. Maak een nieuw instellingenschema via het zonnetje
4. Activeer de optie Klemmen > Ontbrekende klemmenstrookdefinities toevoegen
5. Klik tweemaal op [OK]
