Augmented reality voor 3D-ontwerpen: de eVIEW AR add-on

Wat zou het mooi zijn om het digitale prototype van een schakelkast te kunnen laten zien tijdens een vergadering met de klant. Met de nieuwe AR add-on voor Eplan eVIEW Free kan het! Met deze gratis functie kun je 3D-ontwerpen vanuit Eplan Pro Panel via de cloud delen. Zo kunt u de digital twin van jouw project op een smartphone of tablet zichtbaar maken via augmented reality (AR).

Augmented reality

Augmented reality maakt het mogelijk digitale modellen in de werkelijke omgeving waarin men zich bevindt te plaatsen en deze op die manier uit te breiden. Een speciale bril is daarvoor niet per se nodig. Het is ook mogelijk om met de smartphone- of tabletcamera virtuele objecten aan jouw eigen omgeving toe te voegen.

Hoe werkt het?

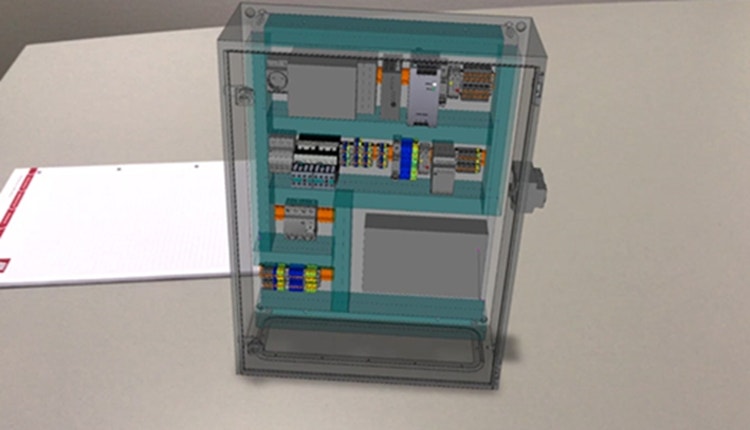

Eplan eVIEW Free AR kan direct worden geopend in Eplan Pro Panel 2.9 SP1 of hoger in de Eplan Cloud cloud omgeving. Hier kan je 3D-ontwerpen uploaden naar de cloud en delen met andere gebruikers binnen een Eplan Cloud organisatie. Er worden automatisch een link en een QR-code gegenereerd, die per e-mail verstuurd kan worden. De ontvanger scant de code met zijn tablet of smartphone via de partnerapp Vuforia van PTC. Deze app is gratis beschikbaar voor Android, iOS en Microsoft Phone.

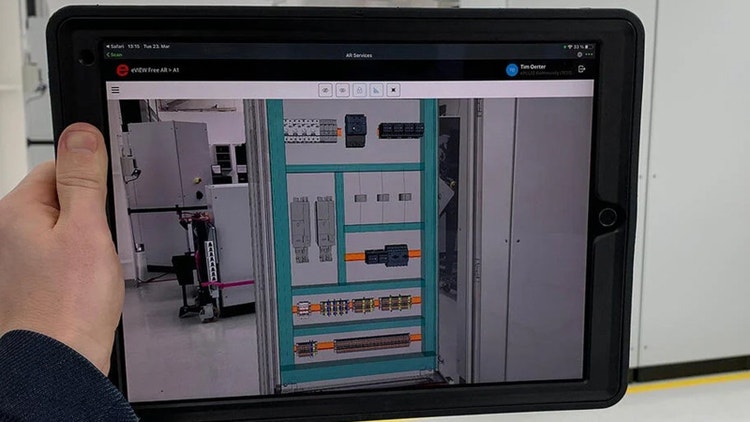

Na het inloggen via het Eplan Cloud account maakt deze app automatisch verbinding met Eplan eVIEW Free AR. Nu kan de camera van het apparaat het 3D-ontwerp overal weergeven. Een tikje met de vinger op een schakelkastcomponent is voldoende om de 2D-weergave van het schema op dit punt te openen. Dit vergemakkelijkt verdere coördinatie via red- en greenlining, maar ook het onderhoud en beheer, het doorgeven van wijzigingen, en de exacte plaatsing van de componenten.

Aanmelden voor Eplan Cloud

Als je jouw 3D-ontwerpen wilt delen en beschikbaar wilt maken voor Eplan eVIEW Free AR, heb je ten minste versie 2.9, SP 1 van Eplan Pro Panel Professional nodig. Om de AR-functie op jouw tablet of smartphone te gebruiken, installeer je de Vuforia View-app van PTC. Deze is gratis beschikbaar voor Android en iOS en ook via Microsoft Phone.

De basisvereiste is dat je je via www.epulse.com aanmeldt voor de Eplan Cloud omgeving om gebruik te kunnen maken van diverse Eplan cloudapplicaties. Opmerking: je zal Eplan eVIEW Free AR daar niet zien als je inlogt via jouw browser. Je kunt de toepassing openen via het menu-item "Utilities > AR Services" in Eplan Pro Panel of via de Vuforia-app wanneer je een QR-code ontvangt en scant.
