Cómo resolver los problemas más comunes en la ingeniería de maquinaria a medida

Diseño eléctrico y diagrama de tuberías e instrumentación (P&ID)

Problemas comunes en el diseño eléctrico y los diagramas P&ID

• Ingeniería eléctrica y de fluidos desconectada.
• Creación manual de diagramas de P&ID (diagramas de tuberías e instrumentación).
• Gestión de variantes que consume mucho tiempo y cambios propensos a errores.

Cómo lo soluciona el software de diseño eléctrico Eplan Electric P8

• Integración de esquemas eléctricos y diagramas P&ID: los ingenieros pueden crear con el software Eplan Electric P8 tanto esquemas eléctricos como diagramas P&ID en un mismo entorno, lo que garantiza la coherencia entre disciplinas. Esto resulta fundamental en entornos higiénicos donde los sistemas de fluidos deben estar sincronizados con los sistemas de control.
• Macros y variantes basadas en librerías: los circuitos comunes como los sistemas CIP (limpieza in situ) o los circuitos de calefacción de maquinaria pueden reutilizarse y modificarse según sea necesario, reduciendo el tiempo de diseño hasta en un 50 % con el software Eplan Electric P8.
• Documentación automatizada: las listas de materiales (BOM), las listas de cables y los informes de cumplimiento se generan directamente a partir del proyecto lo que reduce la carga de trabajo manual y mejora la precisión.

Planificación de cableado de precisión y mazos de cables

Problemas comunes en la planificación de cableado de precisión y mazos de cables

• Incertidumbre respecto al trazado de los cables, las longitudes y los costes.
• Dependencia de prototipos físicos para el trazado de los cables.
• Desperdicio generado por retrabajos o a una adquisición incorrecta de cables.

Cómo lo soluciona Eplan Cable proD, el software para un cableado de máquinas eficiente

• Trazado de cables en 3D: el software Eplan Cable proD se integra con archivos CAD mecánicos para visualizar las rutas de los cables, calcular las longitudes y evitar colisiones desde el principio.
• Gemelo digital del cableado: los ingenieros pueden estimar las necesidades de cableado en un entorno 3D lo que les permite solicitar cables prefabricados y eliminar las iteraciones de prototipado.
• Montaje plug-and-play: técnicos de montaje trabajan con instrucciones digitales precisas lo que mejora la fiabilidad y reduce la necesidad de realizar mediciones o ajustes in situ.

¿Quieres ver cómo funciona Eplan Cable proD?

Entra en Eplan Ignition y observa en acción nuestro software para un cableado de máquinas eficiente.

Diseño de mazos de cables para máquinas complejas

Problemas comunes en el diseño de mazos de cables para máquinas complejas

• La ingeniería tradicional de mazos de cables está fragmentada entre entornos de diseño 2D y diseño 3D.
• Se requieren múltiples iteraciones debido a la falta de coordinación entre los equipos eléctricos y mecánicos.

Cómo lo soluciona el software Eplan Harness proD

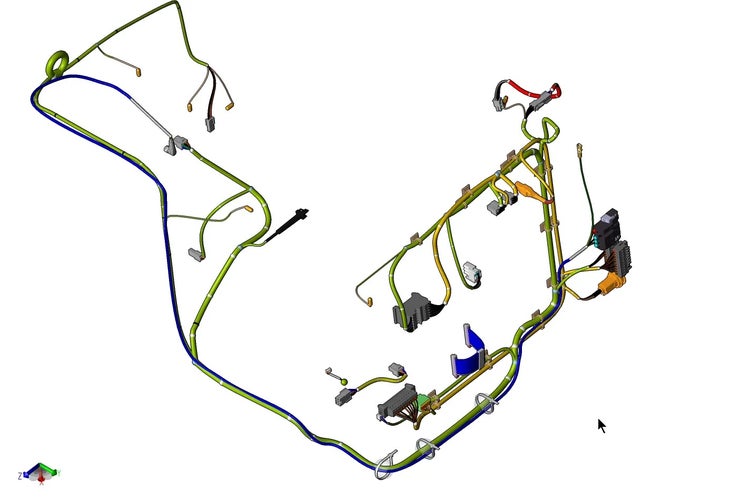

• Procesos unificados de diseño de mazos de cables en 2D y 3D: los diseñadores enrutan los mazos de cables sobre el modelo mecánico en 3D. El cableado se integra automáticamente con los esquemas eléctricos creados en Eplan.

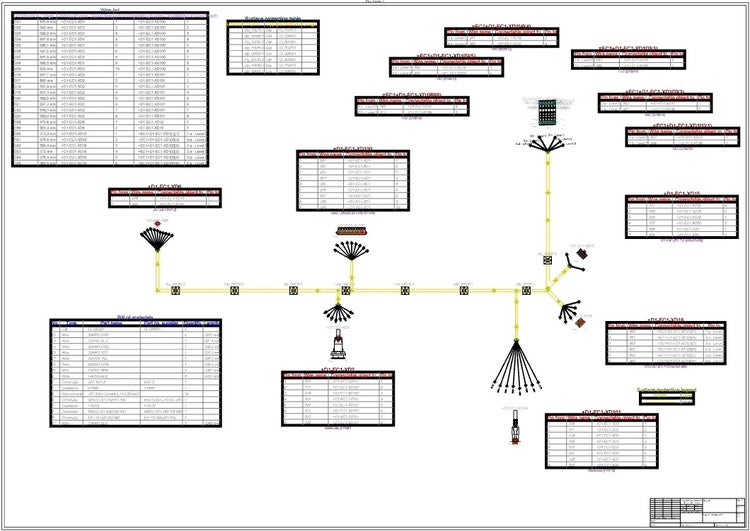

• Entregables de producción automatizados: el software Eplan Harness proD genera planos de cableado a partir del enrutamiento en 3D y los detalles de fabricación directamente desde el modelo del mazo de cables.
• Coherencia de los datos garantizada: la integración fluida con ECAD y MCAD mantiene la coordinación entre los equipos eléctricos y mecánicos, reduciendo las discrepancias de espacio físico o cableado.

¿Quieres ver cómo funciona Eplan Harness proD?

Entra en Eplan Ignition y observa en acción nuestro software para diseñar y documentar tu cableado en modelos mecánicos 3D.

Un ecosistema de ingeniería cohesionado y basado en datos

El verdadero valor surge al combinar las tres soluciones de Eplan. Cuando esto ocurre, la ingeniería de maquinaria se integra a la perfección:

• Fuente única de información: los datos eléctricos, de fluidos, mecánicos, de cableado y de montaje proceden de un gemelo digital compartido.
• Gestión fluida de variantes: reutiliza los diseños básicos y adáptalos a nuevos modelos sin tener que empezar desde cero.
• Cumplimiento normativo con trazabilidad: la documentación generada automáticamente facilita las auditorías en sectores regulados, garantizando la trazabilidad entre las distintas disciplinas de ingeniería.

¿Cómo utilizar Eplan Engineering Configuration?

Conoce la solución de Eplan para la configuración y la ingeniería automatizada.

Conclusión

Los problemas más comunes en la ingeniería de maquinaria a medida, como los procesos fragmentados, las iteraciones manuales y los errores en fases avanzadas, se solucionan fácilmente con el software de diseño eléctrico Eplan Eplan P8 y Eplan Cable proD. Esto se traduce en varias ventajas:

• Desarrollo más rápido de los mazos de cables, con menos errores y una transición fluida hacia producción.
• Reducción del desperdicio de materiales, una puesta en marcha más rápida y menos sorpresas de última hora durante el montaje.
• Los tiempos de montaje se reducen entre un 30 % y un 50 % y las empresas observan una mejora significativa de la calidad desde la primera ejecución.

Al transformar los datos en un flujo de trabajo digital e interconectado, desde el diseño de esquemas eléctricos hasta el cableado en planta, estas soluciones de software Eplan permiten a los equipos de diseño reducir el desperdicio, acelerar la entrega y ofrecer maquinaria con una alta calidad constante en industrias donde no hay margen para el error.

¿Deseas obtener más información?

Ponte en contacto con nosotros hoy mismo para solicitar una demostración del software o hablar con nuestros consultores especializados. Comprueba cómo Eplan puede optimizar tus procesos y llevar la eficiencia de tu ingeniería al siguiente nivel.
