Software für Kabelplanung in 3D: Eplan Harness proD 2022 verfügbar

Software kompakt erklärt: So funktioniert die Kabelplanung mit Eplan Harness proD

Eplan Harness proD ist eine Softwarelösung für die Konstruktion und Dokumentation von Kabeln und Kabelbäumen in 3D. Als Anwender bietet sie Ihnen folgende Möglichkeiten und Mehrwerte:

• Legen Sie die Position Ihrer elektrotechnischen Bauteile in Ihrem mechanischen 3D-Modell fest und planen Sie die Kabelwege ein.

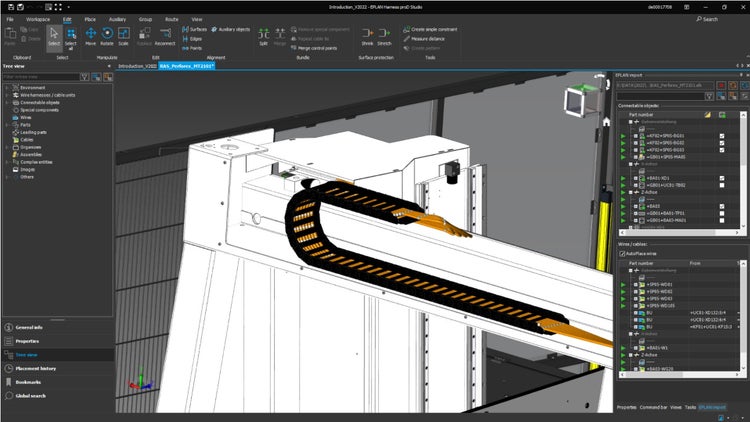

Platzierung elektrotechnischer Bauteile und Verlegung der Kabel.

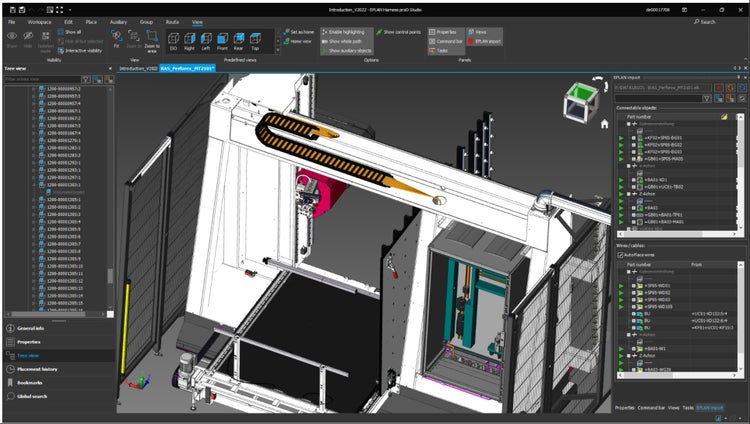

Integration des Schaltschrankes in die Kabelplanung einer Maschine.

• Auf dieser Basis können Sie Kabelfertigungszeichnungen direkt ableiten. So können Sie Kabel und Kabelbäume vorkonfektionieren. Das macht den Einbau schneller und einfacher.

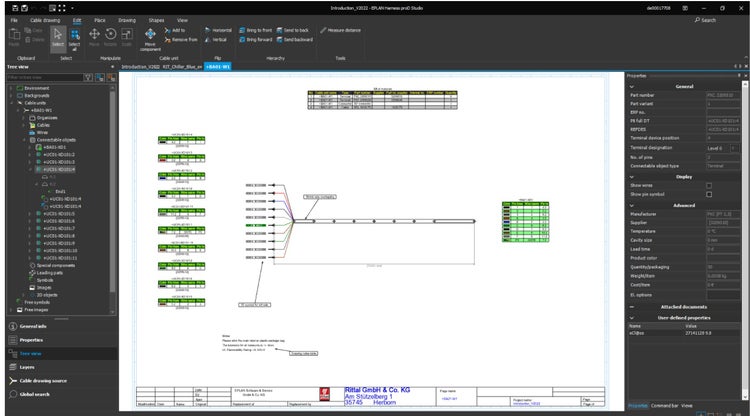

Abgeleitete Kabelfertigungszeichnung.

• Nutzen Sie bereits geplante elektrotechnische Details aus Eplan Electric P8 und Eplan Pro Panel, um das mechanische Modell damit zu erweitern.

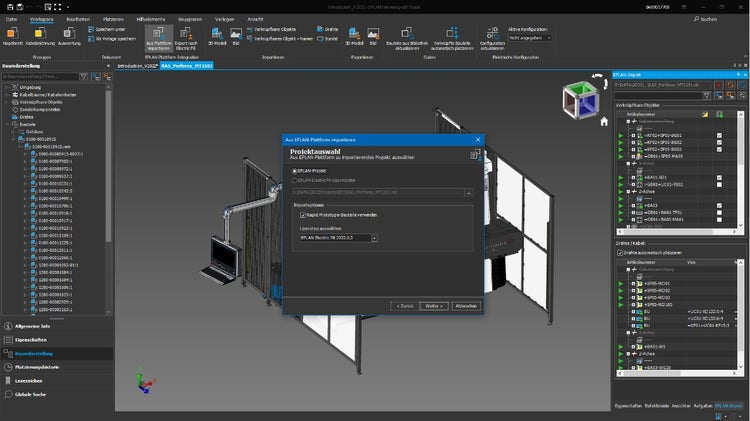

Import eines Projektes aus Eplan Electric P8 in die Softwareumgebung von Harness proD.

• Es gibt von Eplan auch eine passende Schnittstelle, mit der Sie aus gängigen MCAD-Systemen ein 3D-Modell importieren können.

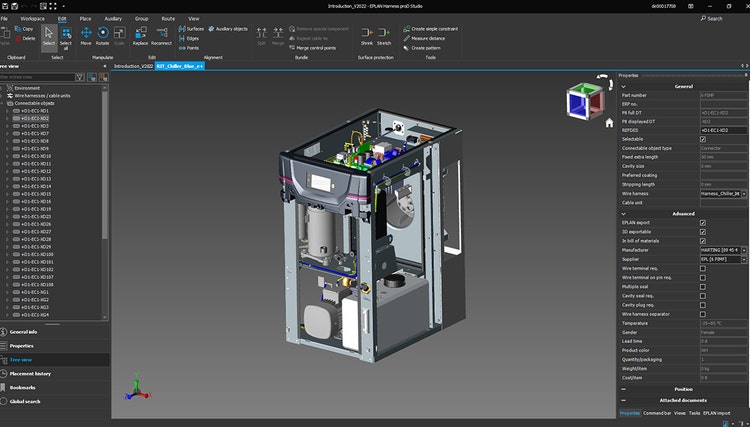

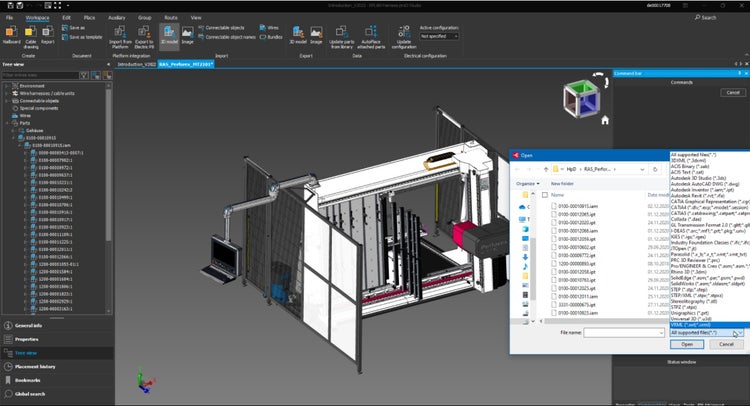

Import von MCAD-Daten in die Softwareumgebung von Eplan Harness proD.

Mit verbesserten Features erleichtert Eplan Harness proD 2022 die Kabelplanung in 3D

Die neue Version von Eplan Harness proD verfügt nun über das gleiche Oberflächendesign wie die Lösungen der Eplan Plattform 2022. Neben einer ansprechenden Optik bedeutet das vor allem eine intuitive Bedienbarkeit für erfahrene Nutzer ebenso wie für Neueinsteiger. Darüber hinaus bietet Eplan Harness proD 2022 Ihnen auch verbesserte Features wie die vereinfachte Gestaltung von Kabelwegen und die optimierte Ableitung von Fertigungszeichnungen.

Optimierte Platzierungshilfen für die einfache Gestaltung von Kabelwegen, z.B. in Energieketten

Die Gestaltung von Kabelwegen in einer dreidimensionalen Planungsoberfläche kann für Elektrotechniker, die vornehmlich mit zweidimensionalen Schaltplänen arbeiten, zunächst etwas ungewohnt sein. Um den Wechsel in die dritte Dimension zu erleichtern, können in Eplan Harness proD 2022 die Freiheitsgrade eingeschränkt werden. Dadurch können schnell und einfach die Kabelwege in die richtige Richtung gelegt werden.

Darstellung einer Energiekette.

Haken setzen und loslegen: Automatisierte Ableitung von Fertigungszeichnungen

In der gleichen Zeit, in der bislang die Erstellung einer einzelnen Fertigungszeichnung in Eplan Harness proD angestoßen wurde, können Sie nun sämtliche Zeichnungen beauftragen. Dafür brauchen Sie nur einen Haken in einer Checkbox zu setzen. Auch die Fertigungszeichnungen an sich sind in der Version 2022 verständlicher und deutlicher gestaltet. Zum Beispiel lassen sich Zeilen in Tabellen einfärben. Dadurch sind große Tabellen besser lesbar. Zudem kann innerhalb von Tabellen mit Steckern und anderen anschließbaren Bauteilen nun auch die Drahtfarbe angezeigt werden. So wird die Darstellung schnell verständlich.

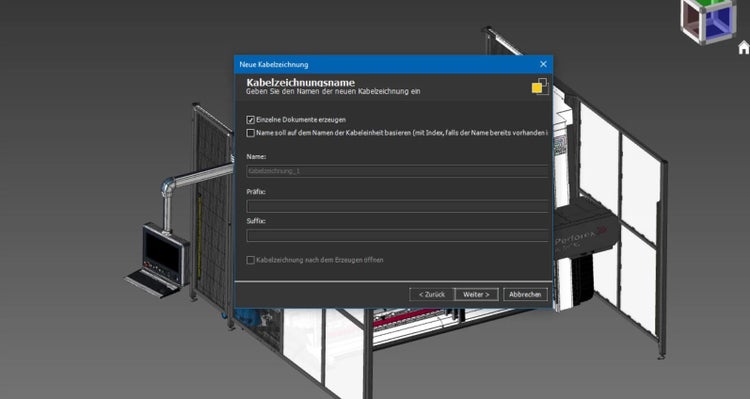

Über diese Checkbox können alle Fertigungszeichnungen gleichzeitig beauftragt werden.

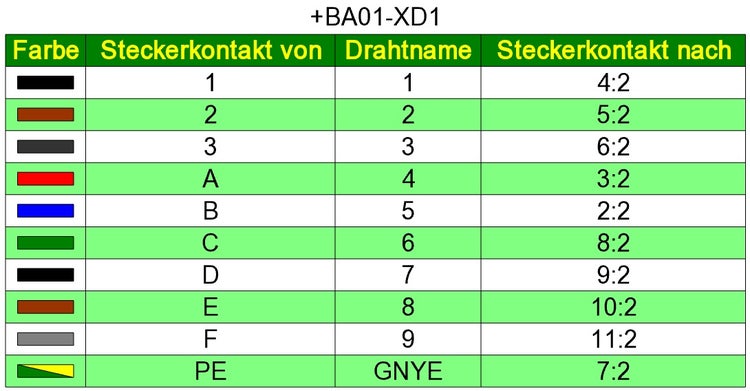

Innerhalb von Fertigungszeichnungen wird in Tabellen mit Steckern nun z.B. auch die Drahtfarbe angezeigt.

Aus der Praxis: Suncar entwickelt emissionsfreie Elektro-Antriebe und setzt im Engineering auf Eplan Software

Das an der ETH Zürich gegründete Start-up Suncar fokussiert sich auf die Elektrifizierung von Antrieben für mobile Arbeitsmaschinen, wie z.B. Bagger. Engineering-Tools von Eplan unterstützen die Suncar-Entwickler bei ihrer Arbeit, darunter auch Eplan Harness proD: „Gerade die intuitive 3D-Umgebung des Harness proD Tools erleichtert uns die Planung der Verkabelung der Bagger ungemein. Wir können die Verlegung der Kabelbäume bereits im Vorfeld als digitalen Zwilling simulieren, mit den Kunden diskutieren und gemeinsam die beste Lösung erarbeiten,“ sagt Stefan Schneider, Gründer und Geschäftsführer von Suncar.

Den kompletten Anwenderbericht können Sie hier nachlesen.
