Vier Herausforderungen in der Maschinenverkabelung und wie man sie löst

Wer die Maschinenverkabelung dem Zufall überlässt, zahlt spätestens bei der Inbetriebnahme drauf. Dabei lassen sich viele Probleme schon in der Konstruktion vermeiden – durch digitale Planung und vorkonfektionierte Lösungen. Vier typische Herausforderungen bei der Maschinenverkabelung und wie Maschinenbauer sie gezielt vermeiden.

Herausforderung #1: Showdown auf der Baustelle

Kabelkonfektionierung bei Montage vor Ort

Die komplette Maschine in der Werkshalle aufbauen, abnehmen lassen, wieder aufbauen und am Einsatzort geordnet errichten – so stellen sich Maschinenbauer den idealen Ablauf vor. Die Realität sieht oft anders aus: Aufgaben verschieben sich in die Montage vor Ort. Statt einer Generalprobe in der eigenen Werkshalle gibt es die Premiere direkt beim Kunden. Improvisation inklusive. Die Maschinenverkabelung bildet keine Ausnahme. Fakt ist: Maschinenbauer meistern all das. Doch Fakt ist auch: Es geht besser.

Kabel ablängen, die Enden ordentlich abisolieren und crimpen – das ist aufwändig und geschieht häufig erst beim ersten Aufbau. Sind die Kabel dann beim Kunden zu lang oder zu kurz, verlieren Maschinenbauer bei der Montage zusätzlich Zeit. Die Herausforderung: Für alle Eventualitäten braucht es das richtige Werkzeug und passende Steckverbinder. Denn je sensibler der spätere Fertigungsbereich ist und je höher die hygienischen Anforderungen sind, desto widerstandsfähiger müssen Material- und Machart sein. Hinzu kommt: Während der Montage konfektionieren Werker die benötigten Kabel unter besonderem Zeitdruck. Fehlende Anleitungen steigern die Fehlerquote. Mal geraten die Kabel zu kurz, mal isoliert man zu viel vom Kunststoffmantel ab. Beides verursacht Materialausschuss und zusätzlichen Zeitaufwand. Das kostet Maschinenbauer Geld.

Wie also lässt sich die Verkabelung optimieren?

So gelingt die Verkabelung

Raus aus der Inbetriebnahme, rein in die Konstruktionsphase: Wer alle Informationen zur Verkabelung bereits vor der Installation kennt, vermeidet unnötigen Zeitdruck und Fehler – und spart bares Geld durch parallele Vorbereitung oder Vorabkonfektionierung. Spezialisierte Kabelmanagementsoftware macht es möglich.

Mit Eplan Cable proD planen Maschinenbauer alle Kabel zwischen Schaltschrank und Maschine digital und verlegen sie in einem 3D-Modell. Die Software ermittelt korrekte Längen und liefert alle Informationen für eine vollständige Stückliste. Mit diesen Informationen können Produktionsmitarbeitende die Kabel in aller Ruhe und Sorgfalt vorkonfektionieren oder extern einkaufen. So kommen alle Kabel perfekt vorbereitet zum „Showdown“ bei der Montage.

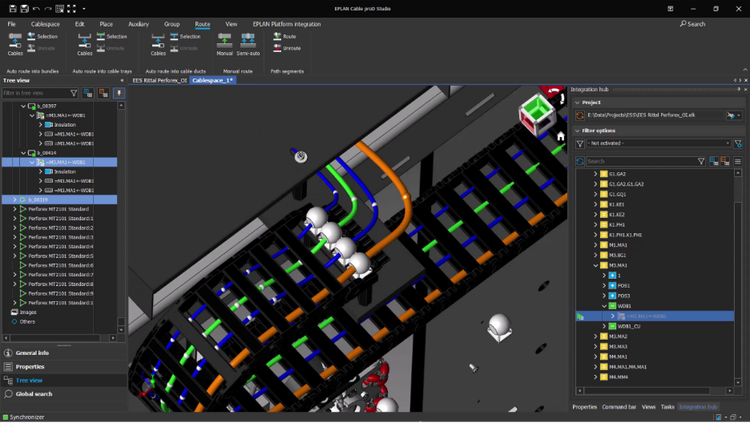

Mit Eplan Cable proD können Maschinenbauer die Verlegewege präzise planen.

Herausforderung #2: Orientierung im Kabellabyrinth

Unbeschriftete Leitungen anschließen

Mit unbeschrifteten Leitungen eine Maschine zu verkabeln, ist wie eine Stadt ohne Straßennamen: Wer das Ziel kennt, aber den Weg nicht, verliert Zeit – und im schlimmsten Fall die Orientierung.

Genau das passiert, wenn Werker auf der Baustelle Leitungen ohne vorherige Kennzeichnung zuordnen, prüfen und anschließen müssen. Statt zügig zu montieren, bremst die Identifizierung der Kabel und Verlegewege die Montage aus. Leitungsverfolgung, Sichtprüfung, Port- und Steckerabgleiche kosten Zeit und Nerven. Fehler passieren schnell: Verwechslungen beim Anschluss führen zu Nacharbeiten oder Verzögerungen bei der Inbetriebnahme. Ordnung im Nachhinein zu schaffen, bindet zusätzliche Kapazitäten.

Wie also schaffen Maschinenbauer mehr Orientierung?

So gelingt die Verlegung

Wer die Maschinenverkabelung systematisch plant, vermeidet Suchaufwand und reduziert Fehler. Die Basis dafür: ein klares Routing mit definierten Verlegewegen, vorkonfektionierten Kabeln in passenden Längen und klaren Kennzeichnungen.

Eplan Cable proD unterstützt ein „First-Time-Right“: Mit der Software erstellen Maschinenbauer ein digitales Abbild der Kabelsätze. Auf dieser Basis können Produktionsmitarbeitende alle Kabel selbst vorkonfektionieren und eindeutig beschriften oder extern passend ordern. So oder so – zuverlässig beschriftete Leitungen sparen Zeit bei der Montage, minimieren die Verwechslungsgefahr und sichern eine dokumentierte Leitungsführung. Das vereinfacht sowohl die Erstinstallation als auch spätere Serviceeinsätze. So endet das Kabelabenteuer nicht im Irrgarten, sondern in einer geordneten Verkabelung.

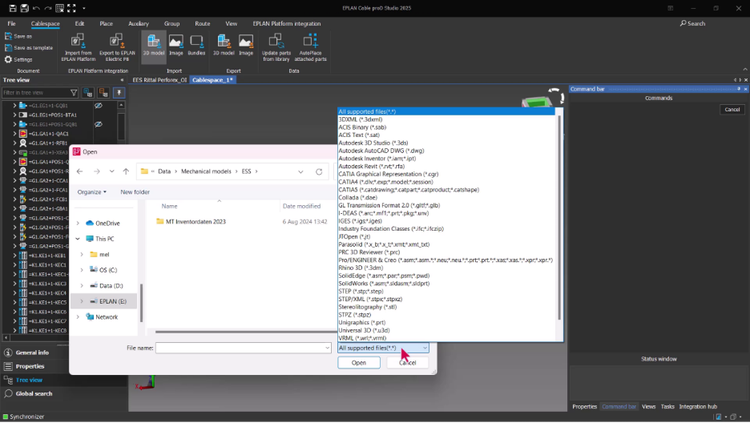

Eplan Cable proD bietet Schnittstellen, um 3D-Maschinenlayouts zu importieren. Dadurch gelingt ein nahtloses Zusammenspiel zwischen Maschinenbau und Elektrotechnik.

Herausforderung #3: Durchhänger im Kabelmanagement

Ungeführte Außenverkabelung in Maschinen und Anlagen

Durchhängende Kabel sind eine Belastungsprobe für Maschinen und Anlagen. Denn lose Leitungen erschweren die Reinigung. Sammelt sich hier Schmutz und Feuchtigkeit, ist das insbesondere in sensiblen Branchen wie der Lebensmittel- und Getränkeherstellung und der Pharmaindustrie kritisch. Denn hier gelten höchste hygienische Standards.

Ungesicherte Leitungen erhöhen auch das Risiko mechanischer Beschädigungen. Fehlt die Zugentlastung, wirken mechanische Kräfte direkt auf die Adern und Anschlüsse. Vibrationen oder ungewollte Zugbelastungen führen zu Haarrissen, Wackelkontakten oder schleichenden Ausfällen, die oft nicht direkt sichtbar sind. Die Folge: Störungen im Betrieb, ungeplante Stillstände, aufwendige Serviceeinsätze.

Wie also lässt sich die Außenverkabelung verbessern?

So gelingt geführte Außenverkabelung

Eine durchdachte Kabelführung schützt. Geschlossene, leicht zu reinigende Systeme, glatte Schutzschläuche und chemikalienbeständige Materialien sichern die Außenverkabelung zuverlässig ab – auch bei hohen Hygieneanforderungen. Wer Zugentlastung und Befestigungspunkte frühzeitig digital plant, verhindert unnötige Belastung und sorgt für wartungsfreundliche Strukturen.

Mit Eplan Cable proD legen Maschinenbauer elektrische Verbindungen und deren mechanische Führung direkt im 3D-Modell an. So lassen sich Verläufe, Halterungen und Schutzkomponenten normgerecht planen: Wo braucht es ein spezielles Kabelführungssystem? Wo sind graphithaltige Kabelbinder notwendig, wo konventionelle ausreichend? Die digitale Planung von Verlegewegen und Befestigungspunkten sorgt dafür, dass Kabel auch unter Belastung dauerhaft in Position bleiben.

Darüber hinaus erleichtert die digitale Kabelplanung die Montage und schafft Transparenz bei Material und Kosten: Maschinenbauer kennen exakt die benötigten Mengen an Kabelbindern, Halterungen und Führungselementen. Statt auf Pauschalen zu setzen, kalkulieren sie präzise. So verhindert das 3D-Routing nicht nur Durchhänger im System, sondern schafft auch mehr Planungssicherheit.

Herausforderung #4: Geknickt und gestört

Unzulässige Biegeradien in der Maschinenverkabelung

Wer einen Gartenschlauch zu stark knickt, kennt das Problem: Das Wasser stockt, der Schlauch wird porös. Bei Kabeln ist es ähnlich, nur dass die Folgen nicht sofort sichtbar sind. Zu enge Biegeradien belasten die Adern dauerhaft. Das führt zu Mikrorissen, Dämpfungsverlusten oder gar zu Aderbruch. Die Leitung funktioniert zunächst. Der eigentliche Schaden zeigt sich oft erst später und verwandelt die Fehlersuche in ein Geduldsspiel.

Knickschäden zählen zu den typischen, aber vermeidbaren Ursachen für Störungen in Maschinen und Anlagen. Besonders kritisch sind sie, wenn solche Defekte erst im laufenden Betrieb auftreten.

Wie also lassen sich Knicke vermeiden?

So gelingen sichere Biegeradien

Mit dem richtigen Werkzeug beginnt die Sicherheit schon bei der Planung. In Eplan Cable proD prüfen Maschinenbauer alle Leitungsverläufe regelbasiert im 3D-Model – inklusive der Biegeradien für jedes einzelne Kabel. Zu enge Verlegungen oder kritische Knickpunkte erkennt die Software direkt. So lassen sich Fehler noch vor der Fertigung vermeiden und notwendige Radien direkt in die Vorkonfektionierung übernehmen. Das schützt die Qualität der Verkabelung nachhaltig. Denn eine Leitung ohne Knick bleibt stabil, sicher und leistungsfähig.

Maschinenverkabelung ohne Umwege

Ob improvisierte Kabelkonfektion auf der Baustelle, unbeschriftete Leitungsbündel, lose Verlegewege oder geknickte Radien – viele Herausforderungen bei der Maschinenverkabelung haben denselben Ursprung: fehlende Planungssicherheit. Wer die Maschinenverkabelung erst bei der Montage angeht, riskiert Fehler, Verzögerungen und unnötige Kosten.

Mit Eplan Cable proD verlagern Maschinenbauer diese Entscheidungen in die digitale Planung. Sie legen Kabellängen, Verlegewege, Biegeradien und Kennzeichnungen vorausschauend fest – regelbasiert, präzise und direkt im 3D-Modell. So entsteht ein digitales Abbild der späteren Verkabelung. Das Ergebnis: Maschinenverkabelung, die passt. Auf Anhieb. Und ohne Umwege.
