Schaeffler Sondermaschinenbau standardisiert Elektrokonstruktion mit Eplan Plattform

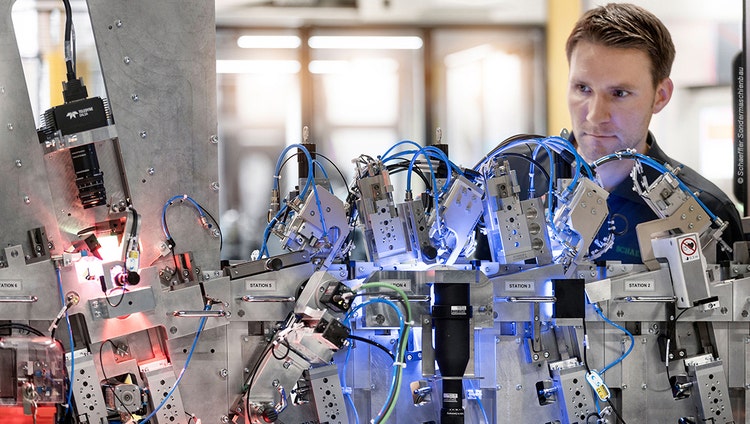

Bis vor kurzem entwickelte, projektierte und realisierte Schaeffler Sondermaschinenbau fast ausschließlich für den Schaeffler Eigenbedarf – und hatte damit auch gut zu tun, wie die 4.500 Projekte pro Jahr zeigen. Jetzt wird der Geschäftsbereich sein Know-how auch externen Kunden zugänglich machen. Im Fokus stehen dabei u. a. Montage- und Prüfanlagen sowie Bearbeitungsmaschinen zum Schleifen und Honen in Kombination mit Produktionswissen in den Bereichen Robotics, Vision- und Handlingssysteme sowie Produktions-IT.
Erlangen, Bühl, Taicang: Überall die Eplan Plattform
Diese Öffnung nach außen war ein treibendes Element für die Standardisierung der Elektrokonstruktions-Software an den verschiedenen, unterschiedlich historisch gewachsenen Standorten, zum Beispiel Erlangen, Bühl und Taicang/China. Diese Standorte – und andere ebenfalls – arbeiten mit der Eplan Plattform, nutzen diese aber auf unterschiedliche Weise. Ziel war und ist es, eine weltweit standardisierte Elektrokonstruktion auf Basis von Eplan aufzusetzen.
Stefan Vietz, Elektrokonstrukteur am Standort Erlangen: „Wir erarbeiten eine gemeinsame, harmonisierte Infrastruktur auf der Eplan Plattform, die uns z. B. in die Lage versetzt, weltweit zu kollaborieren. So können wir unsere Kapazitäten bestmöglich nutzen und die Flexibilität der Entwicklungsstandorte steigern.“
Vorlagen nach Norm – mit der EN 81346
Bei der Vereinheitlichung orientiert sich das Team an den weltweiten Normen, insbesondere an der EN 81346. Sascha Jäger, Eplan Key User am Standort Bühl: „Wir haben normenkonforme Vorlagen entwickelt, die jeder Kollege – auch in der Fertigung – versteht.“ Grundlegende Informationen wie Betriebsmittelkennzeichnung und Anlage/Ort-Zuordnung sind normiert, das Artikelmanagement ist ebenfalls vereinheitlicht. Und selbstverständlich ist jeder Artikel mit allen relevanten Daten auch im ERP-System hinterlegt.
„Wer Daten braucht – welcher Art auch immer – soll sie bekommen.“
Um die Konstruktion zu vereinfachen, hat das Team Artikel inklusive deren Makros erstellt und dabei ein klares Ziel verfolgt: „Jedem Artikel haben wir einen möglichst reichhaltigen Datensatz zugeordnet. Das vereinfacht die Fertigung.“ Die Standardisierung auf der Artikelebene führt auch dazu, dass die Komponenten mit minimalem Aufwand verschaltet werden können. Und wenn sich ein Kunde z. B. für die Steuerung oder den Elektromotor eines anderen Herstellers entscheidet, ist das kein Problem. Sascha Jäger, Key User, erklärt: „Dann werden die Artikel einfach ausgetauscht und damit alle Daten der neuen Komponenten übernommen.“
3D-Konstruktion von Schaltschränken weltweit ausgerollt
In Bühl konstruiert Schaeffler die Schaltschränke der Produktionsanlagen bereits dreidimensional mit Eplan Pro Panel. Künftig wird Pro Panel weltweit genutzt, denn die Vorteile sind offensichtlich. „Wenn der Konstrukteur einen Frequenzumrichter auf einer Montageplatte montiert, ist automatisch das Bohrbild hinterlegt und die Daten können als DXF-Datei an eine Perforex-Anlage übergeben werden. Das spart Zeit sowohl in der Konstruktion als auch in der Fertigung.“ Datendurchgängigkeit ist also ein Thema – und diese spiegelt sich bei Einsatz von Rittal Schränken nicht nur im Schaltschrankaufbau, sondern auch in der Klimatisierung mit Rittal Therm wider.
Für die Zukunft: Eplan eView im Test
Aktuell erproben die Key User die Nutzung von Eplan eView als Unterstützung z. B. bei der Inbetriebnahme . Sascha Jäger, Eplan Key User am Standort Bühl: „Die Fertigung oder auch die Inbetriebnehmer können am Tablet den Schaltplan aufrufen und per Sprungbefehl direkt Details einsehen. Man muss dann keinen Schaltplan mehr drucken und hat immer die aktuellen Daten zur Hand. Die Inbetriebnehmer können mit Redlining-Funktionen direkt markieren, wenn sie vor Ort eine Änderung vorgenommen haben. Und es können drei oder vier Inbetriebnehmer gleichzeitig an einer Anlage arbeiten und immer den gleichen Dokumentationsstand vor sich haben. Das erleichtert auch die Kommunikation mit den Programmierern – nicht nur bei der Inbetriebnahme."

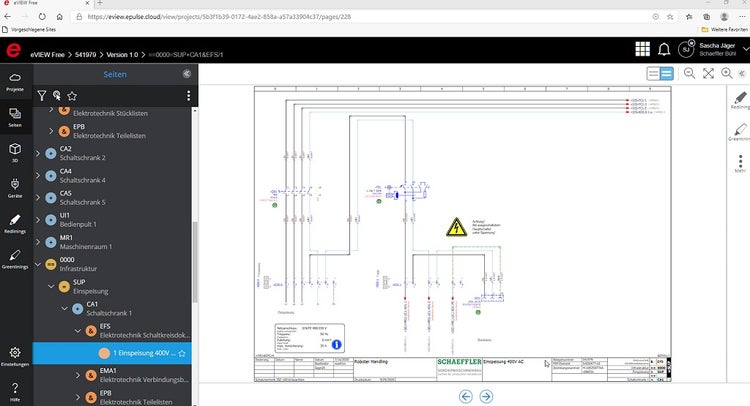

Der Nutzen von eView: Die Fertigung oder auch die Inbetriebnehmer können am Tablet den Schaltplan aufrufen und per Sprungbefehl direkt Details einsehen.
