Perfekte Symbiose: Pichlerwerke setzen im Schaltschrankbau auf Eplan und Maschinen von Ehrt

Die Pichlerwerke sind ein 1892 gegründetes Elektrotechnikunternehmen aus Weiz. In Österreich sind sie eines der führenden Unternehmen im Schaltschrankbau, von der ersten Planung bis zur Montage des Schaltschrankes. Ein Element der Fertigung ist die Herstellung von Kupferschienen, die hauptsächlich als Stromschienen in den Schaltschränken verbaut werden. Mit Elektrokonstruktionssoftware von Eplan sowie Stanz- und Biegemaschinen von Ehrt konnten die Pichlerwerke eine teilautomatisierte Kupferschienenfertigung realisieren.

Herausforderungen: Automatisierung und Datendurchgängigkeit realisieren

• Automatisierung: Die Kupferschienen wurden früher manuell gefertigt. Das war mühsam und kostete viel Zeit. Daher galt es, eine Teilautomatisierung der Fertigung zu realisieren.
• Datendurchgängigkeit: Eine händische Datenübertragung zwischen Konstruktionssoftware und Fertigungsmaschine wäre anfällig für Übertragungsfehler. Hier musste eine nahtlose Datenverbindung geschaffen werden.

Lösungen: virtuelle Prototypen, automatische Stanz- und Biegemaschinen, Datenschnittstelle

• Eplan Electric P8 und Eplan Pro Panel: Bereits seit Jahren arbeiten die Pichlerwerke in der Elektrokonstruktion erfolgreich mit Eplan. Die Stromlaufpläne werden mit Eplan Electric P8 erstellt, mit Pro Panel erfolgt die Planung des 3D-Bauraumes der Schaltschränke. Die Erweiterung Eplan Pro Panel Copper macht es dabei möglich, auch gebogene Kupferteile in 3D darzustellen.
• Stanz- und Biegemaschine von Ehrt: Mit Ehrt Maschinen wie der FlexPunch compact und EB 40 Professional E können die Kupferschienen automatisch gestanzt und gebogen werden. Die Daten aus Eplan dienen als Basis, um z. B. die korrekten Maße der Stanzlöcher und Biegungen festzulegen.
• Datenschnittstelle: Als Partner haben Eplan und Ehrt gemeinsam eine Schnittstelle für die nahtlose Datenübertragung zwischen der Konstruktionssoftware und den Fertigungsmaschinen entwickelt.

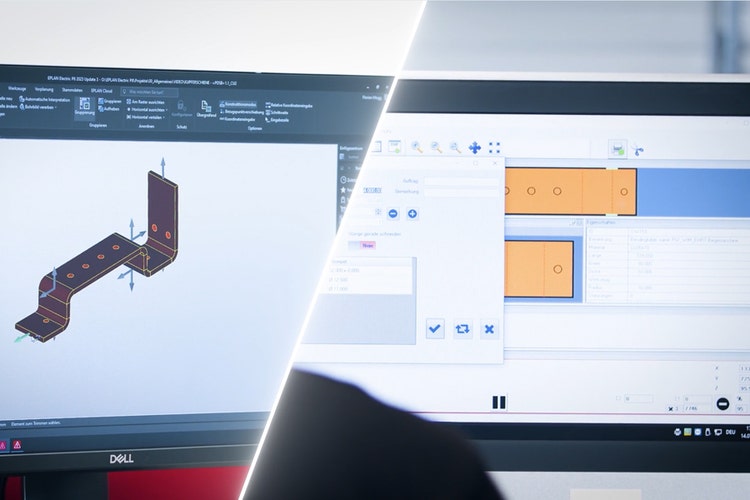

Eine geplante Kupferschiene links in Eplan Electric P8, rechts am Terminal der Ehrt Maschine.

Teilautomatisierte Fertigung: die ganze Story im Video

Partnernetzwerk: Gemeinsam die digitale Transformation vorantreiben
Ehrt und Eplan arbeiten im Rahmen des Eplan Partner Networks eng zusammen. Gemeinsam haben sie eine Datenschnittstelle für ihre Lösungen entwickelt. Von der gebündelten Expertise profitieren gemeinsame Kunden wie die Pichlerwerke.
