Automatisierung in der Einzelfertigung?

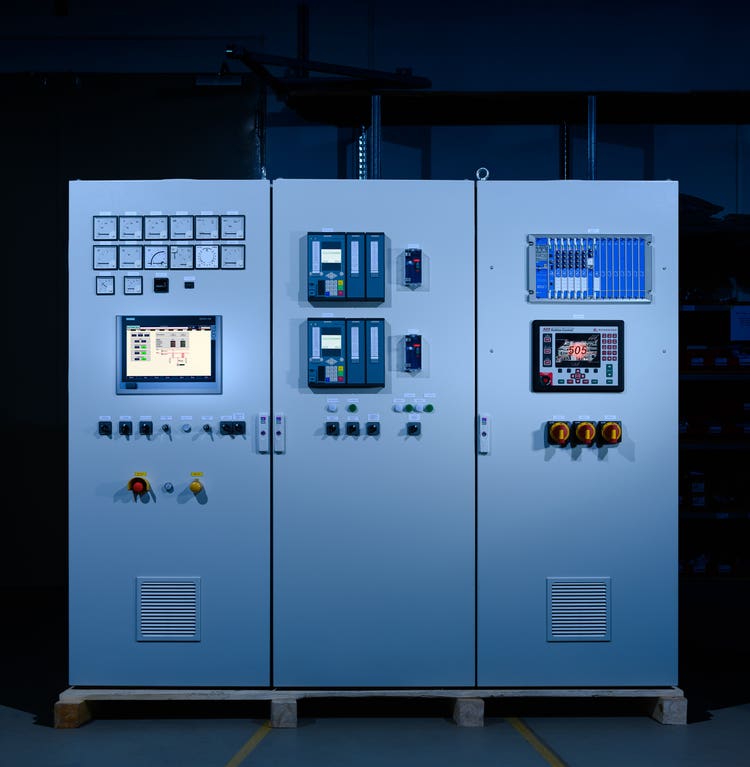

Notstromanlagen für Kraftwerke, „Inselkraftwerke“ für Krankenhäuser und Kreuzfahrtschiffe: Das sind typische Anwendungen der Schaltanlagen von HPS. Das Unternehmen plant und baut die Steuerungstechnik für anspruchsvolle Energieanlagen und ist damit weltweit erfolgreich. Das zeigt auch die Tatsache, dass HPS im Jahr 2017 eine Niederlassung in den Arabischen Emiraten gegründet hat. Die Mitarbeiter dort übernehmen Vertriebs-, Projektierungs- und Serviceaufgaben für die Kunden der Region, zu denen Betreiber von Kraftwerken und Raffinerien gehören.

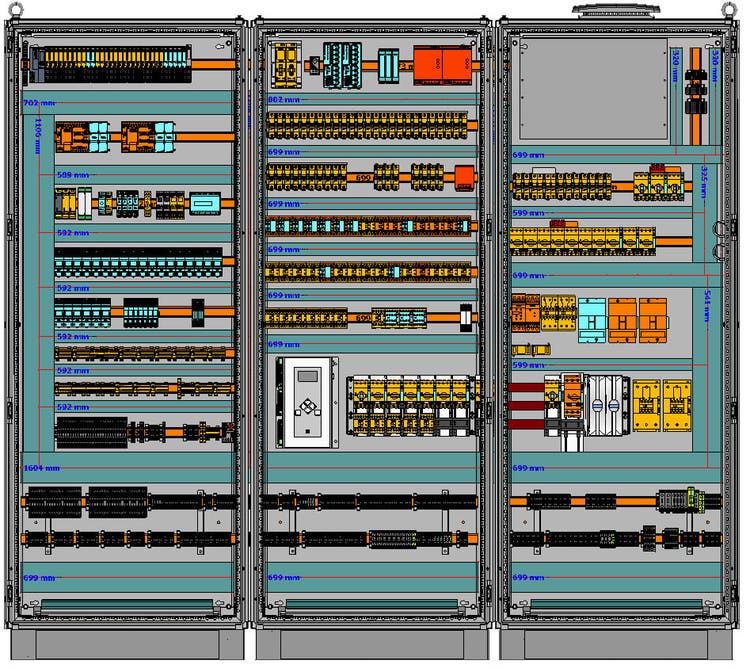

Im Montageaufbau arbeiten die Elektrokonstrukteure von HPS mit Eplan Pro Panel.

Ziel: Weitestgehende Automatisierung des Schaltschrankbaus

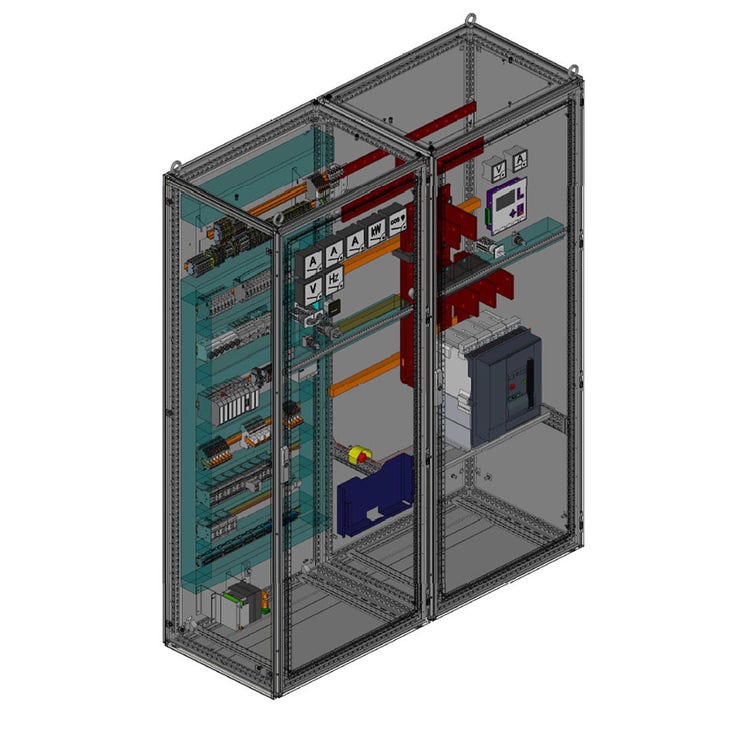

Seit der Unternehmensgründung im Jahr 2009 legen Geschäftsführer Bernd Mähnss und sein Team größten Wert auf eine weitestgehende Automatisierung in der Projektierung, Planung und Fertigung von Schaltanlagen. Das Ergebnis: Auch komplexe Projekte mit 80 oder 100 Schaltschrankfeldern können in sechs bis acht Wochen abgearbeitet werden – vom Auftragseingang bis zur Auslieferung und Installation. Ein Grund für die hohe Geschwindigkeit trotz Planung in Losgröße Eins ist die konsequente Nutzung der Eplan Plattform. Bei der 3D-Schaltschrankplanung kommt Eplan Pro Panel zum Einsatz, Stromverteiler und Sammelschienen aus Kupfer werden in 3D mit dem Modul Copper geplant und gefertigt, und die (externe) Kabelkonfektionierung erfolgt auf der Basis des Routing-Moduls.

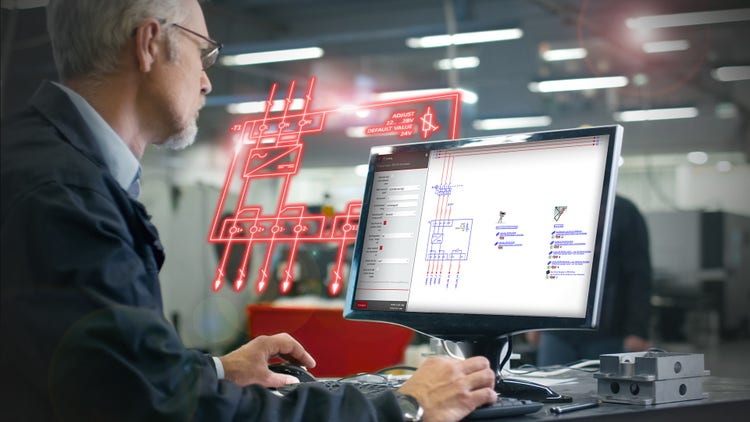

Seit wenigen Monaten profitiert HPS (und damit auch die Kunden) von nochmals kürzeren Durchlaufzeiten. Nur kurze Zeit, nachdem Lösungsanbieter Eplan die Software Cogineer vorgestellt hatte, startete HPS mit der Implementierung. Eplan Cogineer ermöglicht das automatisierte Erstellen von Schaltplänen ohne Programmieraufwand und ohne Expertenwissen über Konfiguration oder Variantenmanagement. Der Anwender braucht nur Standardwissen im Bereich Makrotechnologie und kann dann schnell mit dem Praxiseinsatz beginnen.

Standardisierung auch bei Losgröße Eins

Dass gerade ein Schaltschrankbauer, der in Losgröße Eins konstruiert und fertigt, auf Automatisierung und Standardisierung setzt, mag auf den ersten Blick überraschen.

Bernd Mähnss, Gründer und Geschäftsführer von HPS: "Natürlich sind unsere Projekte immer individuell. Aber es gibt wiederkehrende Funktionen und Module wie z.B. die Schaltpläne für Abluft- und Zuluftregelungen oder für die Ansteuerung von Brandschutzklappen, um Beispiele aus der Gebäudetechnik zu nennen.“

Für diese Funktionen hat HPS Makrobibliotheken in Cogineer hinterlegt, die der Elektroplaner bei Bedarf aufruft. Dennis Burmeister, Vertrieb Engineering/Service bei HPS und verantwortlich für die Implementierung von Cogineer: „Der Kollege muss nur die gewünschte Leistung auswählen. Alles weitere wird automatisch bestimmt.”

Dennis Burmeister, Vertrieb Engineering/Service bei HPS und verantwortlich für die Implementierung von Cogineer: „Mit Eplan Cogineer sparen wir nicht nur Zeit. Wir erhöhen auch die Qualität der Konstruktion, weil getestete, bewährte und fehlerfreie Komponenten zum Einsatz kommen, die wir als Makros hinterlegt haben. Davon profitieren wir, aber auch unsere Kunden.“

Darüber hinaus können jeweils Optionen angeklickt und in den Plan integriert werden. Ein Beispiel ist die Auswahl der Stromversorgung über die Generatorspannung oder über die Verbraucherspannung mit Schütz.

„Tried and tested“, inklusive Routing und Wärmeberechnung

Je nach ausgewählten Optionen und der Art der Stromversorgung entsteht auf diese Weise automatisch ein Schaltplan. Neben dem Automatismus in der Planung bietet Cogineer aber noch weitere Vorteile. Dennis Burmeister: „Die Makros sind getestet, bewährt und fehlerfrei. Das steigert die Qualität der Konstruktion und gibt uns Sicherheit. Außerdem muss der Konstrukteur bei nachträglichen Änderungen, zum Beispiel eines Leistungswertes, keine aufwändige Feinarbeit mehr leisten. Das erledigt die Software für ihn.“ Das Routing ist in die automatisierte Schaltplanerstellung integriert, und die Klemmen ordert HPS ebenfalls automatisch direkt aus dem entsprechenden Eplan Modul bei Phoenix Contact. Darüber hinaus wird über Rittal Therm die Verlustleistung aller in Eplan ausgewählten Komponenten berechnet. So kann der Planer „Hotspots“ erkennen.

Der nächste Schritt: Papierlose Fertigung mit Eplan eView

Seit Jahren schon verzichtet HPS – sofern der Kunde einverstanden ist – auf die typischen Aktenordner mit der Dokumentation. Stattdessen ist auf jedem Schaltschrank ein QR-Code angebracht, über den der Anwender online die ausführlichen und bei HPS gepflegten Unterlagen einsehen kann. Dennis Burmeister: „Das hat auch den Vorteil, dass die Dokumentation im Sinne des digitalen Zwillings über die gesamte Lebensdauer der Schaltanlage immer auf dem aktuellen Stand ist.“ Im nächsten Schritt soll auch der eigene „Shopfloor“ durchgängig papierlos werden – mit Eplan eView. Bernd Mähnss: „Schon jetzt brauchen wir den Schaltplan nur noch in der Prüfung. In der Fertigung reicht ein Aufbauplan. Wir werden die Prüfplätze demnächst mit eView ausrüsten. Dann macht der Prüfer seine Anmerkungen direkt in der normgerechten Dokumentation. Das spart Zeit und vermeidet auch wieder Doppelarbeit.“

Fazit: Automatisierung bringt deutliche Effizienzsteigerung

Nach der Implementierung von Eplan Cogineer hat HPS nach dem „Vorher-Nachher“-Prinzip genau den Arbeitsaufwand verglichen, den ein Auftragsdurchlauf mit und ohne Automatisierung verursacht. Dabei wurden neben Cogineer auch die Verbindung von Eplan zur mechanischen Bearbeitung sowie die automatisierte Konfektionierung von Kabeln und Klemmen berücksichtigt. Das Ergebnis: Die Projektierung beschleunigt sich um 25%, die eigentliche Elektroplanung sogar um 80%. Der Aufwand in der mechanischen Fertigung reduziert sich auf die Hälfte, die elektrische Fertigung ist 40% schneller. Und die Dokumentation entsteht in einem Viertel der bisherigen Zeit. Bernd Mähnss: „Alles in allem verkürzt sich unsere Lieferzeit – die zuvor auch schon mehr als wettbewerbsfähig, d.h. sehr kurz war – durch die Automatisierung und den durchgängigen Planungsprozess um rund 35%. Zugleich erhöht sich der Detaillierungsgrad der Unterlagen, und die Qualität der Planung steigt ebenfalls, weil geprüfte Makros und Module verwendet werden.“ Damit ist klar: HPS wird diesen Weg weitergehen.
