Správa artiklů

Nejprve je ale třeba ujasnit si dvě věci – co to ty přístroje jsou a kde jsou uloženy? Toto je poslední odstavec, kde použiji pojem „přístroj“. Přístroj je totiž v Eplan terminologii už umístěná instance v projektu. Ta data, která definují, co se má koupit (typové číslo, objednací číslo, popisy, technické informace), se nazývají artikly. Když tedy chci použít např. nový jistič, musím nejprve vytvořit artikl tohoto jističe, a až jeho vložení do projektu představuje přístroj.

Uloženy jsou pak v „databázi artiklů“. Pojmu databáze není třeba se lekat, ačkoli lze využít i externí SQL databázi, Eplan si umí vytvořit svou vlastní interní databázi. Pro snadný začátek je pak databáze hned po instalaci založena a nastavena, takže můžeme rovnou začít s tvorbou nových artiklů.

Eplan Data Portal

Nejsnazší cesta, jak artikly získat, je – stáhnout je už hotové. Přímo do prostředí Eplan je integrován Eplan Data Portal, tedy cloudová databáze artiklů. V současné době obsahuje téměř jeden a půl milionu artiklů od více než 430 výrobců z celého světa.

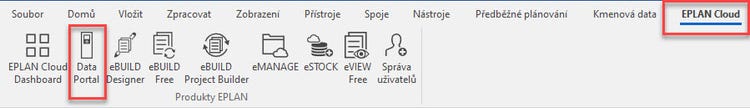

Eplan Data Portal najdete, stejně jako další cloudové aplikace, v kartě Eplan Cloud:

Pokud ještě nejste registrováni, můžete tak učinit zde:

REGISTRACE Eplan CLOUD

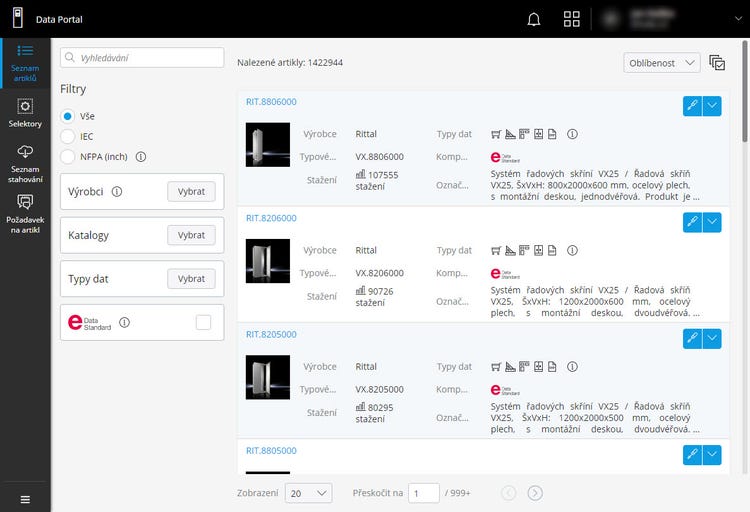

Po otevření Eplan Data Portal uvidíte záložku „seznam artiklů“ s nejstahovanějšími artikly. V levé části je možné začít procházet filtry dle výrobců, procházet katalog všech artiklů nebo filtrovat například pouze artikly s 3D makrem apod. Samotné vyhledávání je ale v takto velké databázi poměrně složité, proto je lepší cesta si komponentu vytipovat dopředu a na Data Portal využít fulltextové vyhledávání, které nalezne nejlepší shodu.

TIP: Mezi filtry lze aktivovat pole Eplan Data Standard. Toto je certifikace artiklů, zajišťující, že jsou vytvořeny podle Eplan pravidel, mají vyplněny požadované údaje v daném formátu a jsou v nejvyšší kvalitě.

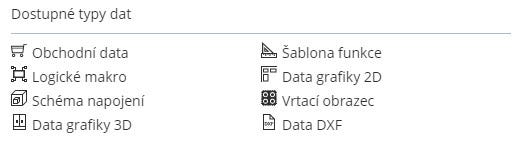

Po nalezení artiklu jsou u něj v detailu vidět (kromě obchodních informací, potvrzujících, že jde skutečně o artikl, který jsme hledali) také typy dat. Ty nám říkají, co artikl obsahuje, až ho stáhneme.

Jaké typy dat budeme potřebovat, nelze obecně říci, ale pro zjednodušení:

• Obchodní data – informace o typovém čísle, popis atd. Budou vyplněna vždy.
• Šablony funkce – definují, z jakých symbolů bude přístroj ve schématu nakreslen. Proto je chceme mít vyplněná u všeho, co se do schémat umisťuje.
• Logické makro – složitější přístroje, které nelze zakreslit standardním symbolem, jako jsou PLC, měniče, zdroje…

Další položky pak záleží na tom, jestli budeme návrh rozvaděče zpracovávat ve 2D, nebo 3D, a jaké výrobní podklady budeme generovat.

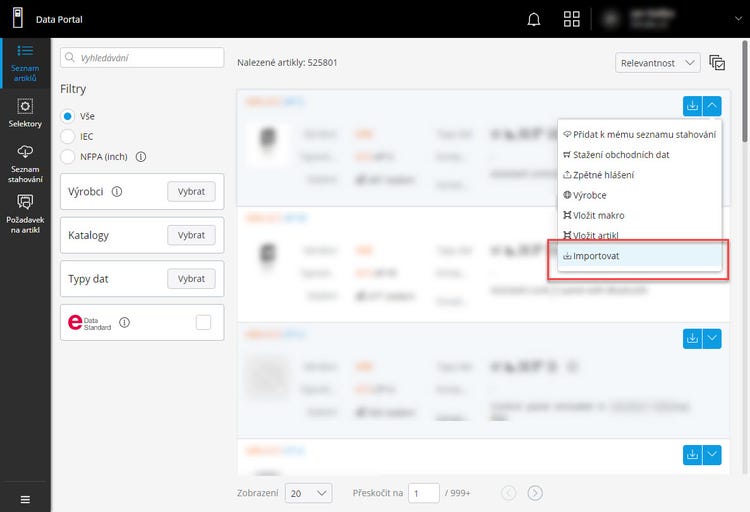

Po nalezení požadovaného artiklu ho můžeme stáhnout a importovat do databáze. Toto je opravdu dvoukrokový postup, kdy napřed artikl stáhneme:

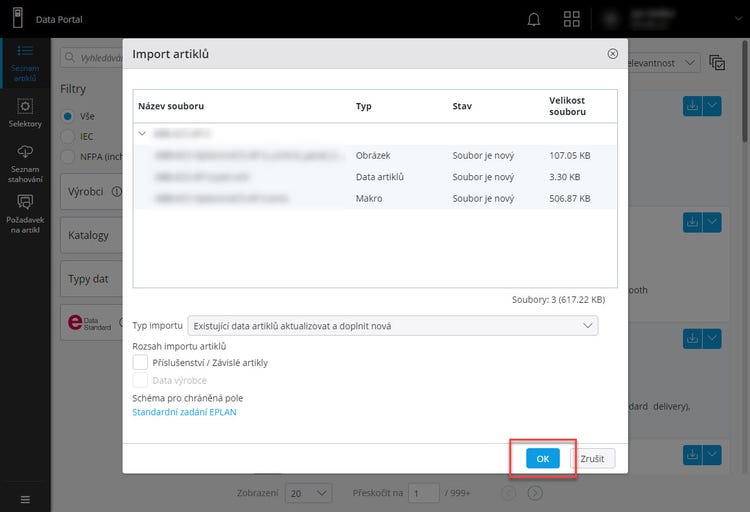

Následuje shrnutí toho, co se bude stahovat, kde můžeme vybrat, jestli se budou aktualizovat už existující artikly, stahovat pouze nové, nebo oboje, a poté potvrdíme „OK“:

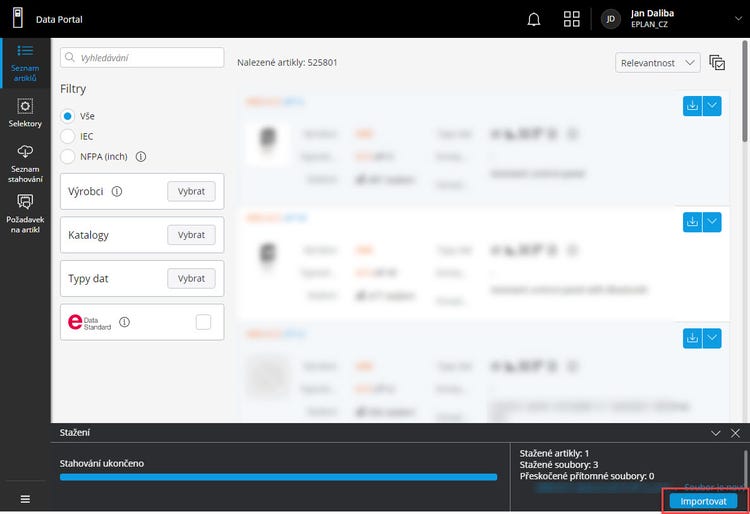

A nakonec importujeme do databáze:

Nyní je artikl připravený v databázi a můžeme ho vybrat v centru vkládání a vložit do projektu.

Více o Eplan Data Portal pak naleznete v české nápovědě.

TIP: Pro snadnější vyhledávání přímo z webových stránek lze také použít rozšíření pro Google Chrome, které vyhledává na Eplan Data Portal a nalezené artikly vám připraví ke stažení do seznamu stahování.

Vlastní artikly

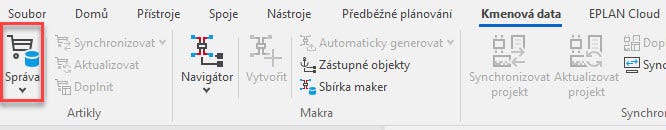

Samozřejmě ne vše se dá najít na Eplan Data Portal. Může jít o výrobek některého lokálního dodavatele nebo nějaký speciální komponent. Takové artikly si samozřejmě můžete vytvořit sami ve Správci artiklů.

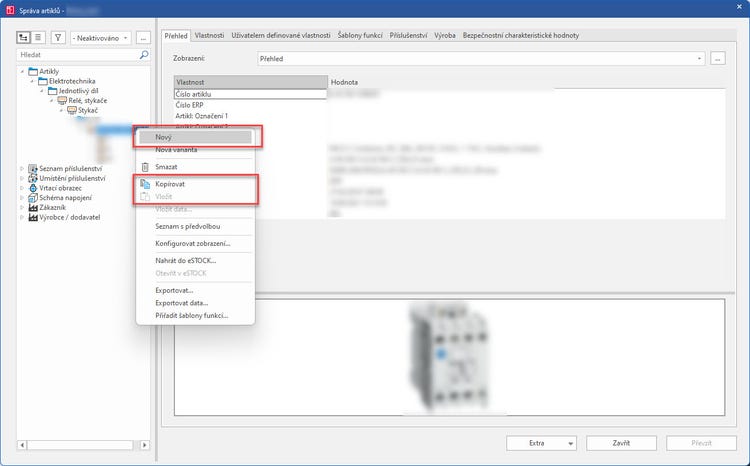

Zde lze v levé části vybrat správnou kategorii (pokud není zatím založena, lze ji později změnit) a vybrat „Nový“ z kontextového menu, případně kopírovat/vložit podobný artikl, a upravit mu data tak, aby odpovídala nové položce.

Následně na záložce „vlastnosti“ vyplňte požadovaná data a nezapomeňte na šablony funkcí – ty rozhodují o tom, jaké symboly se budou vkládat do schémat.
