Hlavní novinky verze Eplan Platforma 2024

Novinky rozhraní Eplan Platforma 2024

• Vylepšený import karet
  – umožní specifikovat, co se má importovat, aniž by došlo ke kompletnímu přepsání nastavení platformy
• Našeptávač ve vyhledávání funkcí
  – při hledání funkce nově našeptává i umístění funkce v uživatelském rozhraní
• Funkce Přiřadit pro přiřazení artiklu již existujícímu symbolu
• Funkce Kombinované zobrazení ve Správě artiklů

Novinky 3D návrhu a výroby rozváděčů

Zpracování svorkovnic

Rozhraní Zpracování svorkovnic sjednocuje a zjednodušuje konfiguraci svorkovnic. Novinky:

• Funkce lze vyvolat přímo z kontextového menu, a to sice funkce:
  – vygenerovat Nové svorky (přístroje)– Přejít na grafiku pro přechod na konkrétní stránku rozkreslení svorky
• Přibyly ikony pro:
  – Přidání/Odebrání seřaditelného příslušenství – Přemístění příslušenství v rámci svorkovnice (na správnou pozici)
• Nový dialog Kontrola svorkovnice pro zamezení duplicit, přítomnosti artiklů, použití šablon. Jednotlivé problémy se vypíšou přímo v dialogu – netřeba je dohledávat.

Zpracování kabelů

• nová funkce Napojit kabelové spoje– umožňuje zamezit vzniku volných, nezapojených žil kabelů tím, že vygeneruje rezervní svorky– takto vygenerované svorky zohlední ve vyhodnoceních a plánech svorkovnice a v 3D modelu rozváděče

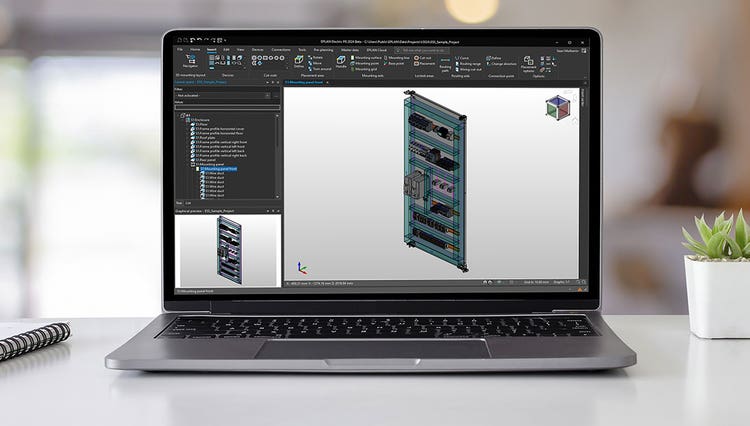

Návrh rozváděče

• Nová funkce Řadit bez mezer (v rozváděči)
  – eliminuje mezery na montážní liště
• Nová funkce Vypočítat celkovou hmotnost skříně– zohlední nejen přístroje a mechaniku, ale zahrnuje i délkové komponenty (žlaby, lišty, spoje)
• – v nové kontrolní hlášení ověřuje vyplnění potřebných parametrů pro výpočet

Orientace v prostoru

• Nová funkce Navigační kostka
  – zjednodušuje orientaci v prostoru a 3D ovládání
  – způsob ovládání je stejný jako u 3D CADu


Novinky PLC

• Nastavení symbolických adres nově
  – umožňuje definovat použité struktury, označovací znaky a pořadí
• Přiřazovací seznam lze nově exportovat do Excelu (nikoliv jen do .TXT)

Ověření návrhu a výpočty v Eplan ve vlastnostech bloku

Vlastnosti bloku umožňují procházet strukturou databází po funkcích, spojích či stranách a najít požadované vlastnosti. Novinky:

• Uživatelem definované vlastnosti bloku
  – rozšiřuje stávající indexované vlastnosti o možnost vytvořit vlastní, uživatelsky pojmenované
  – nové ikony pro přechody mezi funkcemi
• Tabulka náhradních textů– je nově dostupná i na lokální úrovni (nejen na úrovni projektu), díky čemuž ji lze používat v makrech napříč projekty
• Výpočty– Eplan umožňuje velké množství matematických či statistických výpočtů (např. úbytek napětí, max. délka kabelu) – je však třeba definovat vzorce
