Konfigurace tras pro pokládku kabelů pomocí modulu Eplan FieldSys

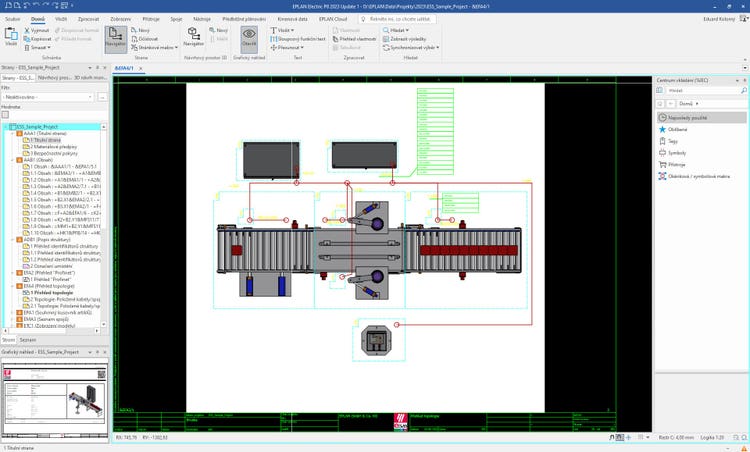

Modul Fieldsys je založen na 2D výkresech uspořádání strojů/zařízení, případně budov, které lze načíst do projektu Eplan ve formátu DWG nebo DXF. V rámci platformy Eplan může konfigurátor systému přidat do těchto podkladů rozmístění jednotlivých komponent jako jsou rozváděče, čidla, motory apod. a zakreslit v příslušném měřítku možné trasy pro pokládku kabelů. To znamená, že spojení mezi rozváděčem a jednotlivými provozními komponenty lze efektivně plánovat a trvale dokumentovat. Umístění komponent zakreslených ve schématech zapojení probíhá jednoduše přetažením metodou Drag&Drop ze seznamu v příslušném navigátoru.

Na základě propojení mezi komponenty definovanými ve schématu elektrického zapojení Fieldsys zaroutuje všechny kabelové spoje do projektantem definovaných tras. Následně se vypočítají délky zaroutovaných kabelů a zkontroluje stupeň zaplnění jednotlivých kabelových tras. Délky kabelů se automaticky zapíší k příslušným kabelům do schématu zapojení a tím i do všech relevantních výstupů, jako např. seznam kabelů a kusovník.

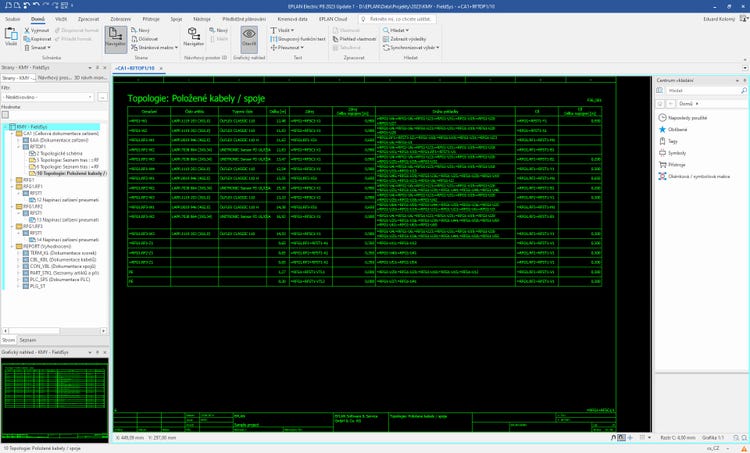

Samozřejmostí je možnost generování komplexních výstupů obsahujících informace o počtech a délkách použitých kabelů, délkách jednotlivých kabelových tras a potřebného materiálu pro jejich vytvoření. Projektová dokumentace kabelových tras může mimo jiné obsahovat i výpis položených kabelů pro každou zakreslenou trasu, takže jsou k dispozici všechny informace, které jsou nebytné při procesu pokládky kabelů.
