Efektivní tvorba a úpravy artiklů – Základní data artiklů a Eplan Data Standard

Využijte Eplan Data Portal

Do projektu potřebujeme přidat nový přístroj. K tomu jsou zapotřebí kvalitní data artiklu, která obsahují údaje pro kusovník, šablonu funkce nebo logické makro pro schéma zapojení, 3D model pro digitální dvojče rozváděče, případně ještě vrtací obrazec pro obrábění skříně a připojovací schéma pro návrh routování spojů.

Samozřejmě první místo, kde budeme tato data hledat, je Eplan Data Portal. Pokud zde požadovaný artikl najdeme, máme vyhráno. A v případě, že je u artiklu zobrazena ikona Eplan Data Standard, máme k dispozici opravdu kvalitně zpracovaná data, která obsahují vše potřebné.

Vlastní příprava artiklů

Přesto se čas od času nevyhneme tomu, že si musíme data artiklu vytvořit sami. A tehdy se začnou objevovat různé otázky. Například: jak definovat číslo artiklu, jakou zvolit zkratku pro označení výrobce, jaká data je třeba vyplnit, jak definovat šablonu funkce, jak vytvořit vrtací obrazec nebo připojovací schéma a spousta dalších.

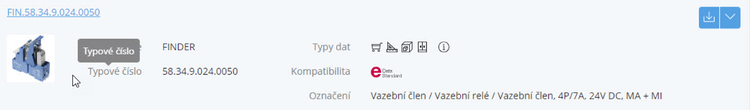

Začneme od toho nejdůležitějšího, a to je číslo artiklu. Číslo artiklu má jasně definovanou podobu. Vždy je složeno ze zkráceného označení výrobce a objednacího čísla příslušného přístroje, přičemž tyto dva údaje jsou vzájemně odděleny tečkou. Při dodržení výše uvedeného formátu máme vždy jistotu, že v databázi nemohou vzniknout duplicity. V žádném případě nebudeme nahrazovat číslo artiklu, zejména u artiklů stažených z databáze Eplan Data Portal, různými identifikátory, pod nimiž jsou přístroje obsaženy v našem ERP nebo PLM systému. K tomu je učeno datové pole „Číslo ERP“. U obou datových polí (Číslo artiklu a Číslo ERP) navíc probíhá kontrola duplicit a Eplan případnou duplicitní položku nedovolí vytvořit.

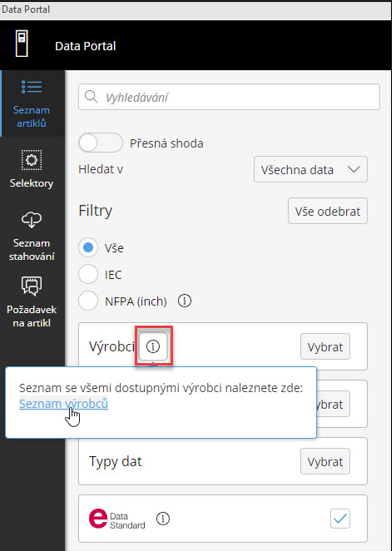

Jaké označení výrobce ale zvolit? Pokud vytváříme nový artikl výrobce, který již má data v databázi Eplan Data Portal, je třeba dodržet stejné označení výrobce. Pokud se jedná o výrobce, který dosud data v databázi Eplan Data Portal nemá, musí se jeho označení lišit od všech, jež už byla použita. Kde ale tyto údaje zjistit? Je to jednoduché. V databázi Eplan Data Portal stačí kliknout na ikonku s písmenem „i“ v místě, kde je možné definovat filtr podle výrobců. Pomocí odkazu Seznam výrobců si můžeme stáhnout PDF soubor s aktuálním seznamem všech výrobců, kteří mají data v databázi Eplan Data Portal.

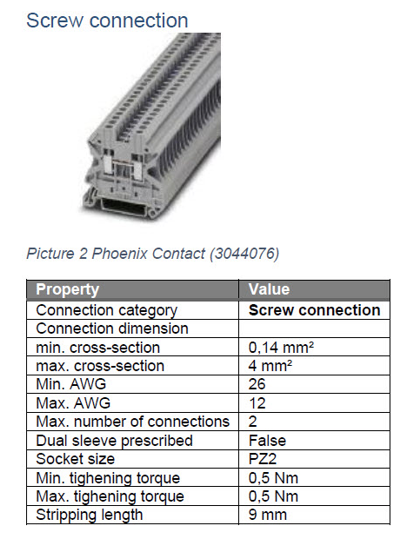

Významnou pomůckou při vyplňování dalších datových polí nám může být Eplan Data Standard. Jedná se o dokument, který je v současné době závazný pro všechny výrobce komponent, kteří chtějí své výrobky umístit na Eplan Data Portal. Více než 100stránkový dokument definuje, která datová pole je nutné vyplnit, jakými daty a v jakých jednotkách, a to v závislosti na typu konkrétního artiklu. Dále jsou v něm uvedeny různé názorné příklady, např. definice funkce pro různé typy přístrojů, vytvoření přístroje složeného z více částí (patice a relé, patice a elektronický modul PLC karty), připojovací schéma pro různé varianty připojení, a další.

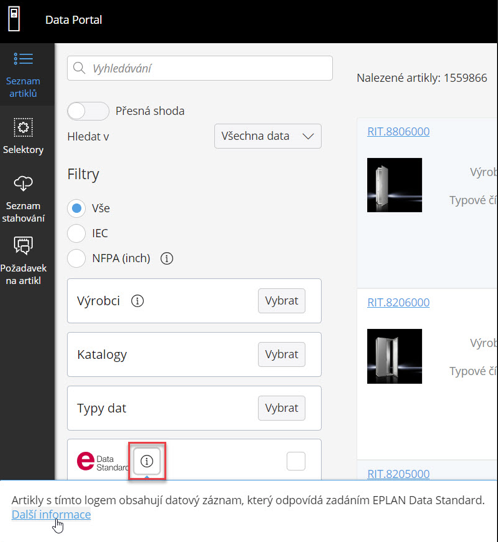

V této chvíli se nabízí otázka, kde tento dokument najít? Je to opět velmi jednoduché. Stačí spustit webový prohlížeč a zadat adresu www.eplan.com. Přihlásíme se do svého účtu na Eplan Cloud a spustíme aplikaci Eplan Data Portal. Zde klikneme na ikonku s písmenem „i“ vedle ikony Eplan Data Standard. Pak už stačí kliknout na odkaz „Další informace“.

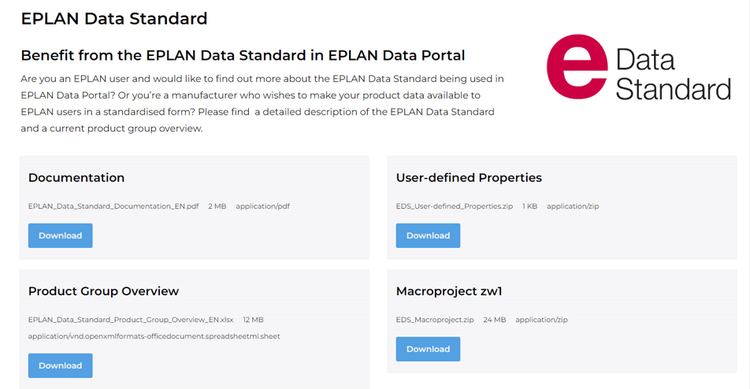

V zobrazeném okně si můžeme stáhnout vše, co se Eplan Data Standardu týká. V části „Documentation“ je k dispozici PDF dokument s popisem datového standardu. Pod nadpisem „Product Group Overview“ najdeme přehlednou XLSX tabulku se seznamem povinných datových polí pro jednotlivé produktové skupiny artiklů, a nakonec si můžeme stáhnout vzorový projekt maker, který obsahuje pravidla a vzory pro vytváření maker zejména pro PLC.

V dalším příspěvku, který připravuji si ukážeme, jak vytvářet pro artikly šablony funkcí a jak upravovat databázi artiklů hromadně pomocí funkcí MS Excel.
