Do esquema elétrico ao painel montado: como o Smart Production guia a produção

O problema que o chão de fábrica não consegue resolver sozinho

A construção de painéis é ao mesmo tempo artesanal e crítica. Cada painel é um produto com tolerância zero para erros de fiação, e ao mesmo tempo precisa ser montado rapidamente para atender prazos cada vez mais curtos.

Esse equilíbrio é difícil de manter quando o processo de produção depende de:

• Documentação impressa com risco constante de versões desatualizadas;
• Técnicos experientes para interpretar esquemas e tomar decisões no posto;
• Listas de materiais que não refletem alterações de última hora;
• Treinamento longo para novos operadores aprenderem os padrões da empresa.

O resultado é previsível: retrabalho, atrasos, variações de qualidade entre operadores e uma operação que escala com dificuldade.

A cadeia que conecta engenharia e fábrica

O Eplan Smart Production não existe de forma isolada. Ele é o elo final de uma cadeia digital que começa na engenharia:

1. Eplan Electric P8 — gera o diagrama elétrico, a referência normativa e documental do projeto.

2. Eplan Pro Panel — cria o gêmeo digital 3D do painel: componentes, trilhos DIN, dutos, furações, caminhos e comprimentos de fios.

3. Eplan Smart Production — recebe os dados de fabricação do Pro Panel e os transforma em instruções guiadas no posto de trabalho, acessadas via navegador.

Essa cadeia significa que o operador na linha de montagem trabalha a partir da mesma fonte de dados que o engenheiro usou para projetar. Não há tradução, não há reinterpretação — é o gêmeo digital se materializando no painel físico.

O que é o Eplan Smart Production na prática

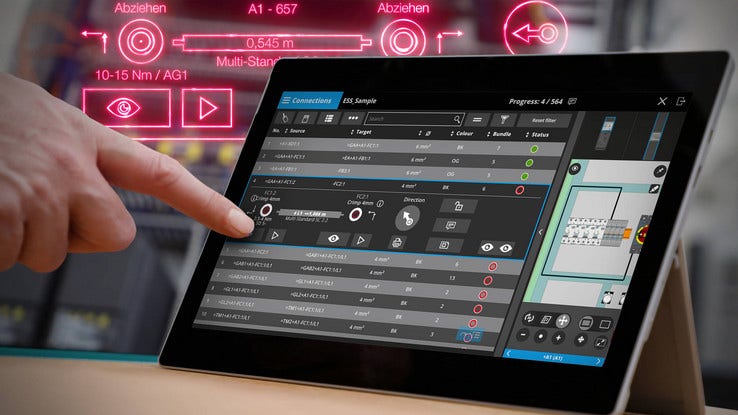

O Smart Production é um sistema de assistência ao trabalhador para montagem de componentes e instalação de conexões no painel, acessado no navegador — em uma tela touch no posto de trabalho, em um tablet ou em qualquer dispositivo conectado.

Em vez de documentação estática, o operador recebe:

• Checklists guiadas com passos de trabalho claros e sequenciados;
• Visualização 3D do gabinete com posição e orientação de cada componente;
• Rotas de fios com origem, destino, seção, comprimento e caminho otimizado;
• Confirmação de etapa — cada passo só avança quando concluído e verificado;
• Gestão de ordens com acompanhamento em tempo real para líderes e PCP.

Etapa 1 — Preparação e montagem mecânica

O operador recebe instruções sequenciais para instalação de trilhos DIN e dutos, com conferência de posições e distâncias diretamente no modelo 3D. A colocação de cada componente eletrotécnico é guiada por checklist — com confirmação de cada etapa antes de avançar.

Não há espaço para dúvida sobre o que vai onde. A posição correta está na tela.

Etapa 2 — Fiação guiada

Com a montagem mecânica concluída, o operador passa para a fiação. O sistema exibe o caminho de cada fio com origem, destino, seção e comprimento — além da ordem de instalação para reduzir cruzamentos e retrabalho.

Ao final, o modo "check" valida as conexões realizadas antes de concluir a tarefa.

Etapa 3 — Gestão de alterações sem atritos

Quando o cliente pede uma mudança de última hora, a engenharia atualiza o projeto no Eplan. O Smart Production sincroniza a ordem e guia o operador para aplicar as alterações com segurança — sem risco de confusão entre versões ou de refazer algo que já estava correto.

Os impactos que aparecem mais rápido

Produtividade no posto de trabalho. Menos tempo procurando informação, menos decisões sendo tomadas na base da experiência individual. O operador executa — o sistema orienta.

Qualidade padronizada. Montagem e fiação fiéis ao gêmeo digital, com rastreabilidade de cada etapa. O painel que saiu do operador A é idêntico ao do operador B.

Onboarding de novos técnicos. Novos operadores aprendem seguindo o próprio sistema — sem precisar de um técnico sênior ao lado. O treinamento é mais rápido e o padrão é mantido desde o primeiro painel.

Visibilidade para gestão e PCP. O dashboard apresenta progresso por ordem, gargalos, tempos de execução e consumo de materiais — em tempo real, sem precisar perguntar para ninguém na fábrica.

Papel zero. Versões atualizadas no navegador, documentação viva do processo. A última alteração aprovada pela engenharia é a que o operador vê na tela — sempre.

Perguntas frequentes sobre o Eplan Smart Production

Preciso ter o Eplan Pro Panel para usar o Smart Production?

O Pro Panel é o caminho recomendado, pois é ele que gera o gêmeo digital 3D com os dados de fabricação que o Smart Production utiliza. Outros formatos de exportação de dados também podem ser suportados via integração — consulte nossa equipe para avaliar o seu caso específico.

O operador precisa ter conhecimento de Eplan para usar o Smart Production?

Não. O Smart Production foi desenvolvido para ser acessível a qualquer operador — independentemente do nível técnico. As instruções são visuais, sequenciadas e confirmadas passo a passo. O conhecimento de engenharia fica no projeto; o operador executa o que o sistema orienta.

Como o sistema lida com alterações durante a produção?

Quando uma alteração é aprovada na engenharia, ela é propagada para as ordens ativas no Smart Production. O sistema indica ao operador exatamente o que precisa ser refeito ou ajustado — sem risco de confusão entre versões.

O Smart Production funciona sem conexão com internet?

Por ser acessado via navegador, requer conexão de rede. Pode funcionar em rede local (intranet) dentro da fábrica, sem necessidade de acesso externo à internet.

Quanto tempo leva para implementar?

Depende do nível de maturidade dos dados de engenharia. Empresas que já trabalham com Pro Panel e têm projetos bem estruturados chegam à produção guiada mais rapidamente. A EPLAN Brasil oferece um processo consultivo para mapear o caminho mais adequado para cada operação

Conclusão: o painel físico começa no dado digital

A lacuna entre o que o engenheiro projeta e o que o operador monta é, em muitas fábricas, onde o tempo e a qualidade se perdem. Documentação desatualizada, interpretação variada, dependência de quem "sabe de cor" — são ineficiências que se repetem em cada painel produzido.

O Eplan Smart Production fecha essa lacuna. O gêmeo digital que o engenheiro criou no Pro Panel vira instrução na tela do operador — passo a passo, versão sempre atualizada, rastreabilidade completa.

O resultado não é apenas um processo mais organizado. É uma operação que escala, que treina novos técnicos com mais facilidade, que responde a alterações sem travar a linha e que entrega painéis com qualidade consistente — independentemente de quem está no posto de trabalho.
