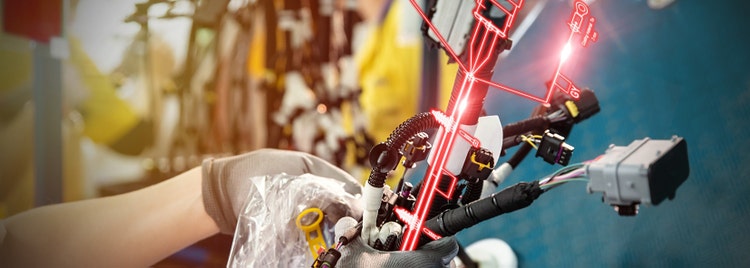

Optimisez votre processus de production : développez votre planche à clous dans un environnement 3D

Les désavantages du travail non numérique

Un faisceau de câbles est fabriqué sur une planche à clous. Il y a deux façons usuelles de fabriquer cette planche à clous :

• Sur la base du prototype de la machine, un premier faisceau de câbles est réalisé. Ensuite, le faisceau de câbles est retiré de la machine, la longueur des câbles est mesurée et une plaque à clous est fabriquée.
• Les distances sont mesurées sur le prototype. Sur la base de ces mesures, une planche à clous est dessinée manuellement.

Les deux méthodes ne sont pas optimales. Lorsqu'on mesure les distances manuellement, une erreur peut vite se glisser. De plus, il arrive souvent que le technicien ne suive pas le même tracé que la personne qui a pris les mesures, ce qui entraine une certaine confusion et ralentit le processus de production.

Câblages dans un environnement 3D

Ce que nous venons de décrire vous semble familier ? Grâce à Eplan Harness proD, de tels malentendus et erreurs font désormais partie du passé.

Importez facilement votre schéma électrique d'Eplan Electric P8 et votre modèle 3D dans le logiciel. Le câblage est ensuite réalisé virtuellement dans l'environnement 3D. Il suffit à l'ingénieur d'insérer le bon connecteur et le logiciel sélectionne automatiquement les bonnes broches de connexion, en faisant correspondre le connecteur et la section du fil.

Le logiciel utilise ensuite ce modèle 3D pour générer une planche à clous ou un dessin de câble très détaillé, que l'ingénieur peut affiner par la suite. Par la suite, une BOM complète (Bill of Material) peut être exportée pour acheter les composants nécessaires.

De plus, vous pouvez également générer une liste de fils avec la couleur, la longueur, la section et la finition de chaque liaison. Ces informations peuvent ensuite être transmises à des machines automatiques de fabrication de fil pour gagner encore plus de temps.

Eplan Harness proD convient aussi bien pour les faisceaux de câbles plus complexes multibranches comme pour les faisceaux plus petits et les câbles préfabriqués. Le résultat est toujours le même : vous générez une documentation de production claire et détaillée.

Les avantages d’ Eplan Harness proD

Lorsque vous utilisez Eplan Harness proD pour faire des dessins de câbles ou des planches à clous, vous en retirez plusieurs avantages :

• Gain de temps : vous n'avez pas à attendre que le prototype soit terminé. Dès que vous disposez d'un modèle 3D, vous pouvez commencer à créer la planche à clous et les faisceaux de câbles.
• Une documentation claire et détaillée.
• Les erreurs de mesure manuelle sont évitées.
• Il n'y a plus de confusion sur le bon tracé à suivre pour le câblage.
• Une base de données d'articles uniforme peut être utilisée pour optimiser le transfert d'informations.

Eplan Harness proD est adapté à tout type de modèle 3D, quel que soit le programme avec lequel il est réalisé.
